Termostaattinen sekoitusventtiili sivuvedellä
Termostaattiset sekoitusventtiilit (TMV) ovat kriittisiä turvalaitteita, jotka on suunniteltu toimittamaan sekoitettua vettä ennalta asetetussa, vakaassa lämpötilassa, mikä estää palovammoja ja lämpöshokkia. Ammattimaisena termostaattisten sekoitusventtiilien valmistajana, jossa on sivuveden ulostulo, GenTant hyödyntää edistynyttä T&K- ja testauslaboratorioaan varmistaakseen tuotteiden huippuosaamisen ja edistääkseen innovaatioita. Tarkkuuslaitteita käyttämällä tarkastamme tarkasti jokaisen venttiilin suorituskyvyn, mikä takaa pitkän aikavälin luotettavuuden ja jatkuvan turvallisuuden. Sitoutumisemme huolelliseen suunnitteluun ja jatkuvaan kehitykseen mahdollistaa seuraavan sukupolven älykkäiden, kestävien venttiiliratkaisujen luomisen. Tarjoamme korkealaatuisia TMV:itä, jotka tarjoavat erinomaisen lämpötilanhallinnan, parannetun käyttäjäturvallisuuden ja vankan suorituskyvyn asuin- ja kaupallisiin sovelluksiin.
Tuotteen ominaisuus ja sovellus
1.1. GenTant-termostaattinen sekoitusventtiili, jossa on sivuveden poisto, on suunniteltu ylläpitämään tietty nesteen lämpötila lämpimän käyttöveden järjestelmissä (DHW) ja lattialämmitysjärjestelmissä.
1.2. Termostaattiset sekoitusventtiilit on varustettu turvajärjestelmällä, joka estää kiehuvan veden aiheuttaman palovamman (venttiili katkaisee sekoitetun nesteen virtauksen, jos kylmää vettä ei ole).
1.3. Sekoitusveden vakiolämpötila asetetaan venttiilin säätönupin avulla määritetylle lämpötila-alueelle.
tekniset tiedot
|
EI |
Ominaista |
Arvo |
|
1 |
Käyttönesteen maksimilämpötila, °С |
95 |
|
2 |
Suurin käyttöpaine, bar |
10 |
|
3 |
Suurin paine-ero, bar |
2 |
|
4 |
Tarkkuus, °С |
±2 |
|
5 |
Lämpötila-alue, °С |
30-65 |
|
6 |
Työväline |
Vesi, glykolien vesiliuos, jonka pitoisuus on enintään 40 % |
|
7 |
Suositeltu työpaine, bar |
1-5 |
|
8 |
Nimellishalkaisija, mm |
15-20 |
|
9 |
Nimellisvirtaus, m³/h |
1,8 -2,0 |
Tuotesuunnittelu ja materiaalit

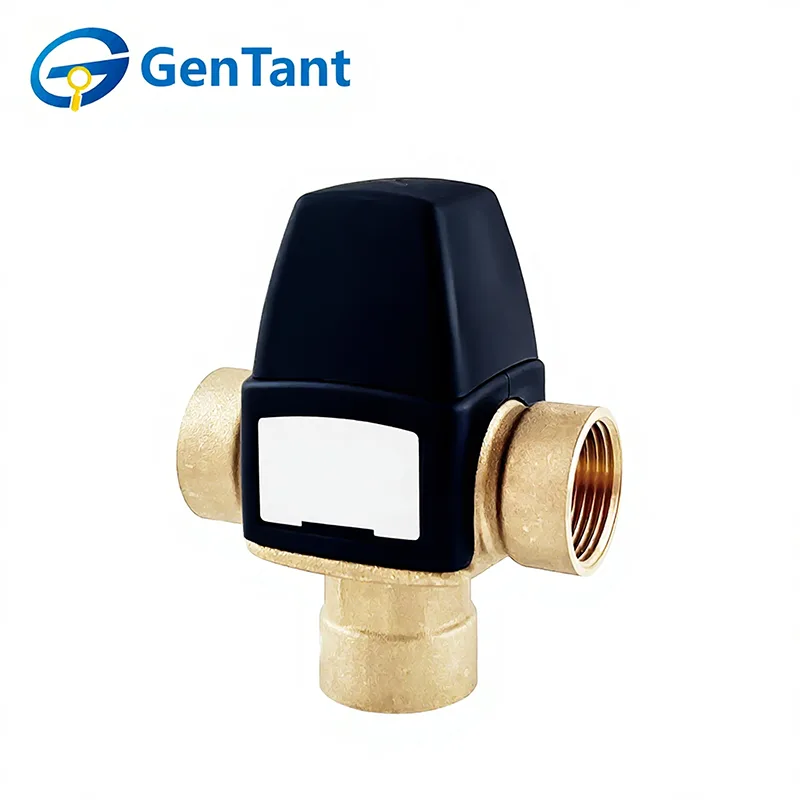

Termostaattinen sekoitusventtiili sivuvedellä (naaraskierre)
|
№ |
Tuotteen nimi |
Määrä, kpl |
Materiaali |
|
1 |
Venttiilin runko |
1 |
CW617N |
|
2 |
Mäntä |
1 |
PPS |
|
3 |
O-rengas |
1 |
EPDM |
|
4 |
O-rengas |
1 |
EPDM |
|
5 |
Kevät |
1 |
S304-WPB |
|
6 |
Venttiilin varsi |
1 |
CW617N |
|
7 |
O-rengas |
1 |
EPDM |
|
8 |
Tiiviste |
1 |
EPDM |
|
9 |
O-rengas |
1 |
EPDM |
|
10 |
Venttiilin istuin |
1 |
CW617N |
|
11 |
Kiinnitysrengas |
1 |
S304 |
|
12 |
Lämpöelementti |
1 |
H62+CW617N+S304 |
|
13 |
Venttiilin kotelo |
1 |
NYLON |
|
14 |
Säätönuppi |
1 |
NYLON |
|
15 |
Suojakorkki |
1 |
NYLON |
|
16 |
Tarra |
1 |
- |
|
17 |
Tarra |
1 |
- |
Mitat
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Paino, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |

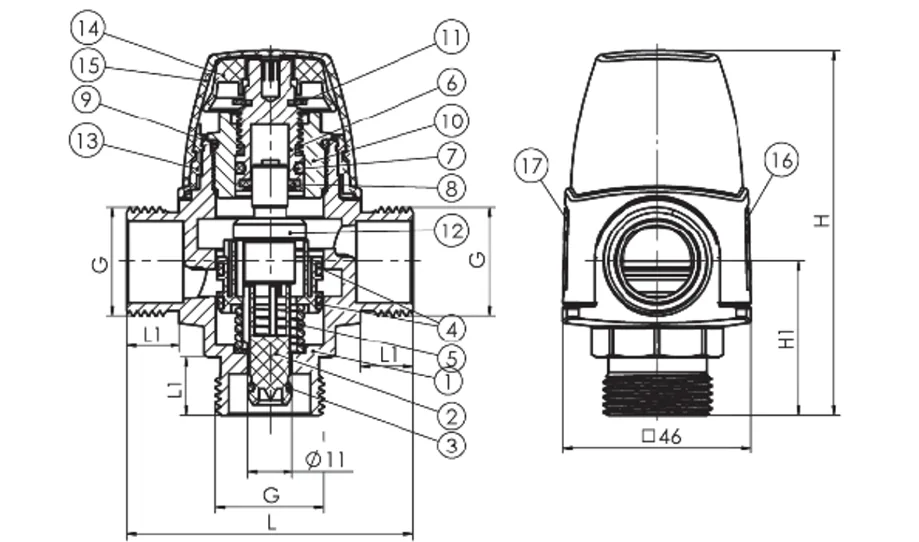

Termostaattinen sekoitusventtiili sivuvedellä (uroskierre)
|
№ |
Tuotteen nimi |
Määrä, kpl |
Materiaali |
|
1 |
Venttiilin runko |
1 |
CW617N |
|
2 |
Mäntä |
1 |
PPS |
|
3 |
O-rengas |
1 |
EPDM |
|
4 |
O-rengas |
1 |
EPDM |
|
5 |
Kevät |
1 |
S304-WPB |
|
6 |
Venttiilin varsi |
1 |
CW617N |
|
7 |
O-rengas |
1 |
EPDM |
|
8 |
Tiiviste |
1 |
EPDM |
|
9 |
O-rengas |
1 |
EPDM |
|
10 |
Venttiilin istuin |
1 |
CW617N |
|
11 |
Kiinnitysrengas |
1 |
S304 |
|
12 |
Lämpöelementti |
1 |
H62+CW617N+S304 |
|
13 |
Venttiilin kotelo |
1 |
NYLON |
|
14 |
Säätönuppi |
1 |
NYLON |
|
15 |
Suojakorkki |
1 |
NYLON |
|
16 |
Tarra |
1 |
- |
|
17 |
Tarra |
1 |
- |
Mitat
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Paino, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Asennus- ja käyttöohjeet
3.1. Sivuveden ulostulolla varustetun termostaattisen sekoitusventtiilin oikean toiminnan varmistamiseksi on ennen asennusta varmistettava, ettei putkistossa ole epäpuhtauksia. On suositeltavaa asentaa suodatin järjestelmän sisääntuloon.

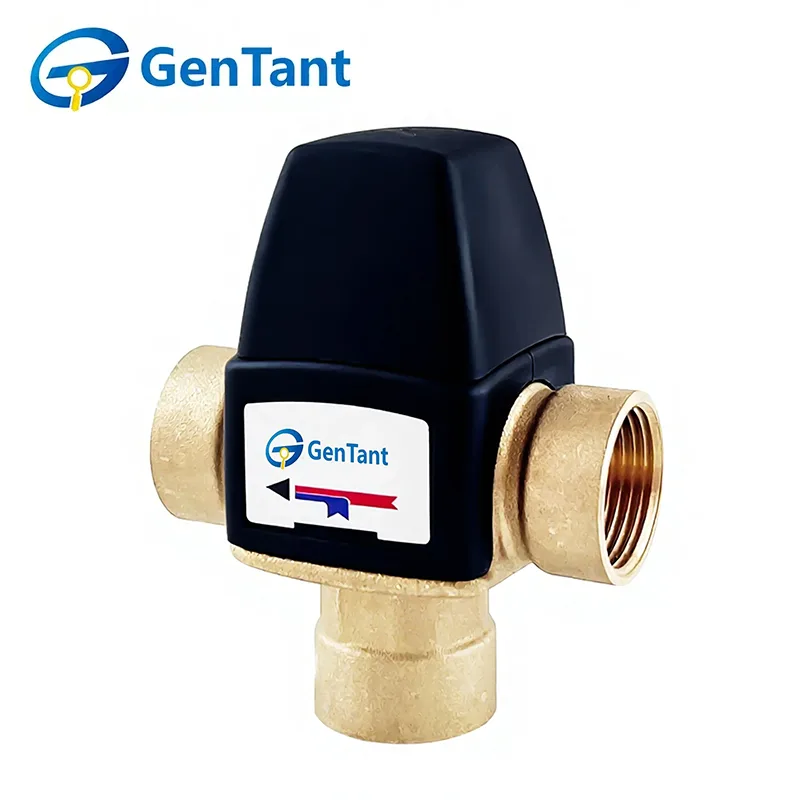

3.2. Sekoittimen rungossa näkyy (katso alla oleva kuva):
kuuman veden sisääntulo punaisella värillä;
kylmän veden sisääntulo sinisellä värillä;
sekoitettu vedenpoistoaukko punaisella-sinisellä.

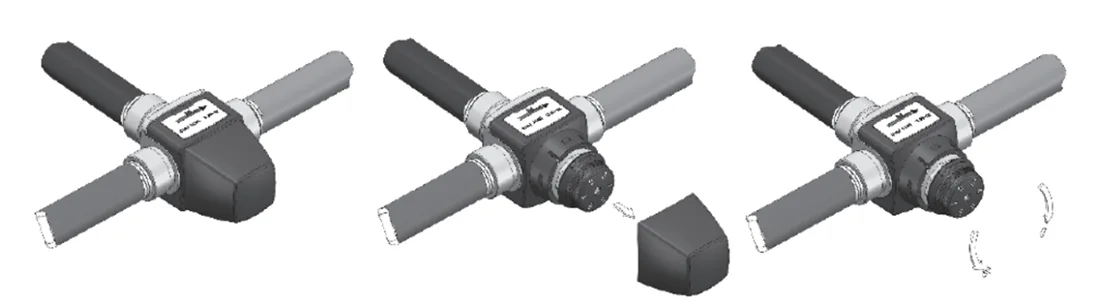

3.3. Veden lämpötila termostaattisen sekoitusventtiilin ulostulossa asetetaan säätönupin avulla alla olevan taulukon mukaisesti.
|
Kahvan asento |
Sekoituslämpötila, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Vipuavainten käyttö venttiilin asennuksen aikana ei ole sallittua.
3.5. Kierreliitännät tulee tehdä käyttämällä tiivistemateriaalina FUM- (fluoroplastista tiivistemateriaalia) tai LVI-polyamidikierrettä.
3.6. Kun asennat venttiiliä, älä ylitä taulukossa ilmoitettuja momenttiarvoja:
|
Lanka, tuumaa |
Suurin vääntömomentti (kierre), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Esimerkkejä käyttöveden (Domestic Hot Water) ja lämmityksen asennustavoista termostaattisilla sekoitusventtiileillä:

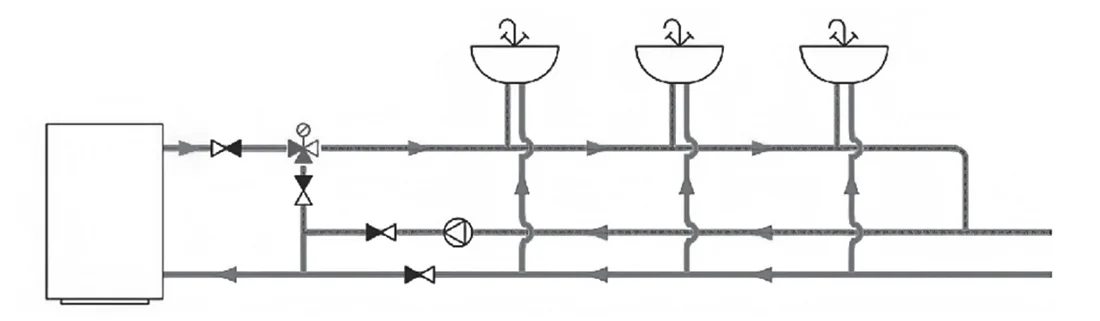

Esimerkki 1

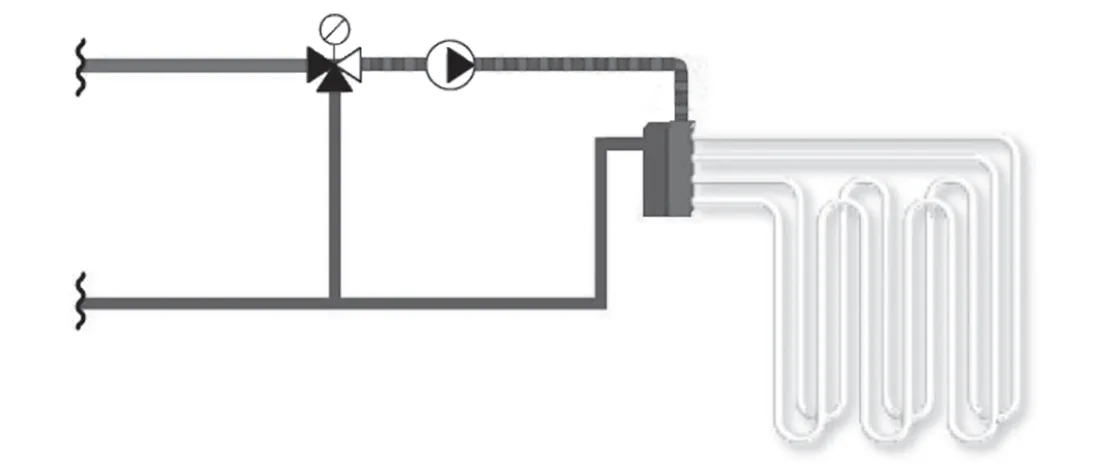

Esimerkki 2
Esimerkki lämpimästä vedestä
Käyttö ja tekninen huolto
4.1. Termostaattista sekoitusventtiiliä on käytettävä teknisten tietojen taulukossa määritellyssä paineessa ja lämpötilassa.
4.2. Venttiilin korjaus ja vaihto on sallittu vain, kun lämmönsiirtoneste on tyhjennetty.
