Paine-eron säätöventtiili

Tarkkuutta ja kestävyyttä varten suunnitellut GenTant-venttiilit on helppo integroida, joten ne ovat insinöörien ja projektipäälliköiden ensisijainen valinta maailmanlaajuisesti. Olemme sitoutuneet tarjoamaan poikkeuksellista palvelua ja räätälöityjä ratkaisuja tarjoamalla korkealaatuisia tuotteita kohtuulliseen hintaan tukkukauppiaille. Kutsumme sinut pyytämään teknistä dokumentaatiota, tutustumaan monipuoliseen tuotevalikoimaamme ja neuvottelemaan tiimimme kanssa projektitarpeiden täyttämiseksi. Tee yhteistyötä GenTantin kanssa parantaaksesi järjestelmäsi suorituskykyä ja pitkäikäisyyttä.

Tuotteen ominaisuus ja sovellus

Paine-eron säätöventtiili on suunniteltu suljetun piirin vesijärjestelmiin ylläpitämään automaattisesti vakiopaine-eroa tulo- ja paluulinjojen välillä. Vastaamalla suhteellisesti virtauksen vaihteluihin se stabiloi järjestelmän painetta, estää liiallisen virtausnopeuden ja eliminoi tehokkaasti putkien melua. Venttiili toimii yhdessä staattisen tasapainotusventtiilin kanssa kuparisten impulssiputkien kautta varmistaen tarkan virtauksen säätelyn ja paineen tasapainon. Sen vankka rakenne ja paineluokitus PN16 takaa pitkän aikavälin luotettavuuden. Venttiili tukee joustavia asennussuuntauksia, tarjoaa asetusarvomuistin ja mahdollistaa osittaisen eristyksen häiritsemättä muita järjestelmän osia, mikä varmistaa energiatehokkuuden ja paremman lämpömukavuuden.

Paine-eron säätöventtiilejä käytetään laajalti vaihtelevan virtauksen LVI-järjestelmissä, kuten jäähdytysveden ja kuuman veden kiertoverkoissa. Ne sopivat ihanteellisesti sovelluksiin, joissa on termostaattisia säätöventtiilejä, fan coil-yksiköitä ja liitinhaaroja, joissa tapahtuu toistuvia virtauksen muutoksia. Säilyttämällä vakaan paine-eron haarojen välillä venttiili parantaa järjestelmän vakautta, lyhentää käyttöönottoaikaa ja varmistaa hiljaisen ja tehokkaan toiminnan liikerakennuksissa, asuinrakennuksissa, sairaaloissa ja teollisuuslaitoksissa.

Sen ensisijaisia ​​käyttötapauksia ovat:

Kaukolämpö- ja nousujärjestelmät: Käytetään paineen vakauttamiseen eri vyöhykkeiden tai pystysuorien nousuputkien välillä suurissa rakennuksissa, mikä estää muiden haarojen avaamisen tai sulkemisen aiheuttamat virtauksen vaihtelut.

Lauhdutuskattilajärjestelmät: Suojaa kattilaa ylläpitämällä tarvittavat paineolosuhteet kondensaatiotehokkuuden optimoimiseksi ja vakaan virtausnopeuden varmistamiseksi lämmönvaihtimen läpi.

Yhdistetyt lämmön ja sähkön (CHP) järjestelmät: Säätelee syöttö- ja paluulinjojen välistä painetta varmistaakseen, että yhteistuotantoyksikkö toimii optimaalisten hydraulisten parametrien puitteissa, mikä estää ylivuodon tai riittämättömän paineen.

Tuoteparametri (erittely)

Lämpötila-alue: -5 - 110°C

Suurin käyttöpaine: 16 bar

Suurin paine-ero: 2 bar

Suurin kalvon paine-ero: 6 baaria

Asetusalue: 5–30 kPa (50–300 mbar)

Tarkkuus: ±15 %

Kuparipulssiputki: 1/8" × 1/8" × 1m (1/4" sovittimella/holkilla)

Kierreliitäntätyyppi

DN15(1/2＂)，DN20(3/4＂)，DN25(1＂)

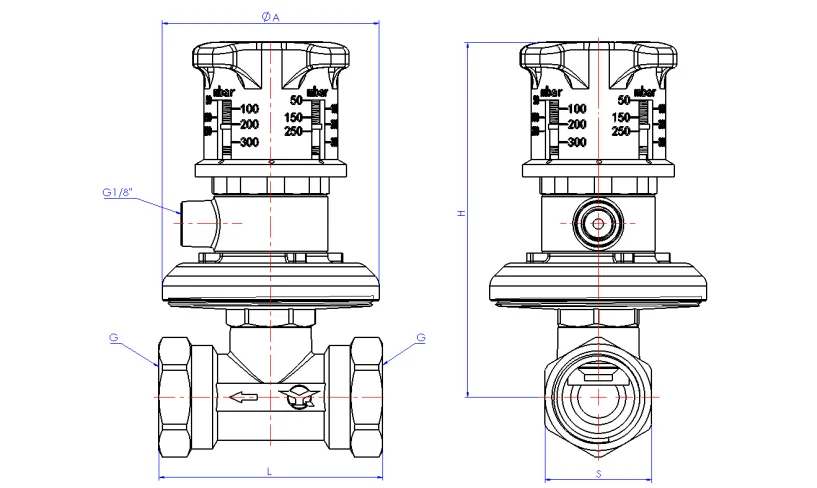

Tuotteen mitat

Käyttöohjeet

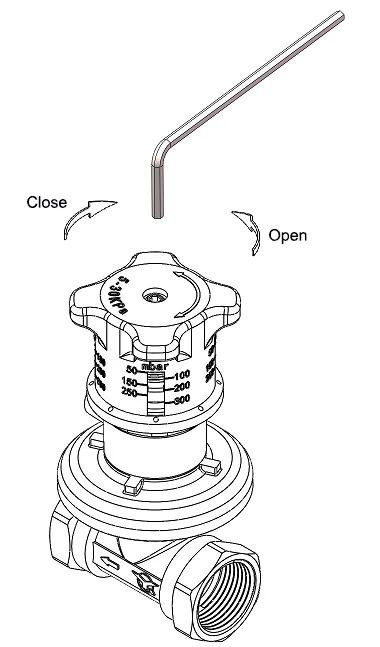

Venttiilin sulkemistoiminto

Aseta se kuusiokoloavaimella 3 mm:n kuusiokoloavaimella käsipyörän keskellä olevaan kuusiopistorasiaan. Käännä sitä myötäpäivään siirtääksesi sisäventtiilin tulppaa ja sulkeaksesi virtauskanavan.

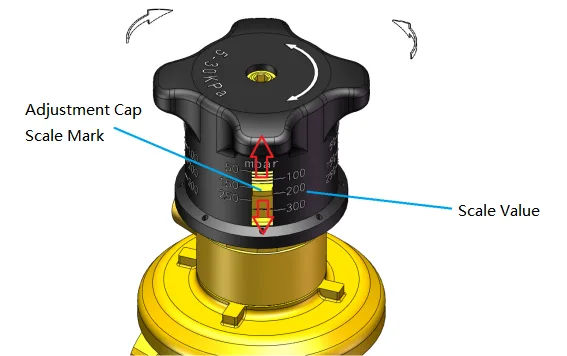

Paine-eron säätötoiminto

Käännä säätökäsipyörää käsin siirtääksesi sisäistä säätösuojusta ylös tai alas. Kohdista korkki käsipyörän halutun asteikon arvoon; asteikon arvot on kalibroitu mbarissa.
