Staattinen tasapainotusventtiili

Johtavana maailmanlaajuisena toimittajana viemme luotettavia venttiiliratkaisuja maailmanlaajuisesti, tarjoamalla kilpailukykyiset tukkuhinnat ja kattavat OEM/ODM-palvelut. Tehtaamme on varustettu tiukoilla laadunvalvontajärjestelmillä ja omistautuneella teknisellä tuella. Jos haluat hankkia tai ostaa staattisia säätöventtiilejä, pyydämme sinua tiedustelemaan uusinta tuoteluetteloamme ja pyytämään tarjouksen. Hyödynnä valmistusosaamisemme ja saumatonta maailmanlaajuista toimitusta suuriin hankintoihin tai erikoistuneisiin suunnitteluprojekteihisi.

Tuotteen ominaisuus ja sovellus

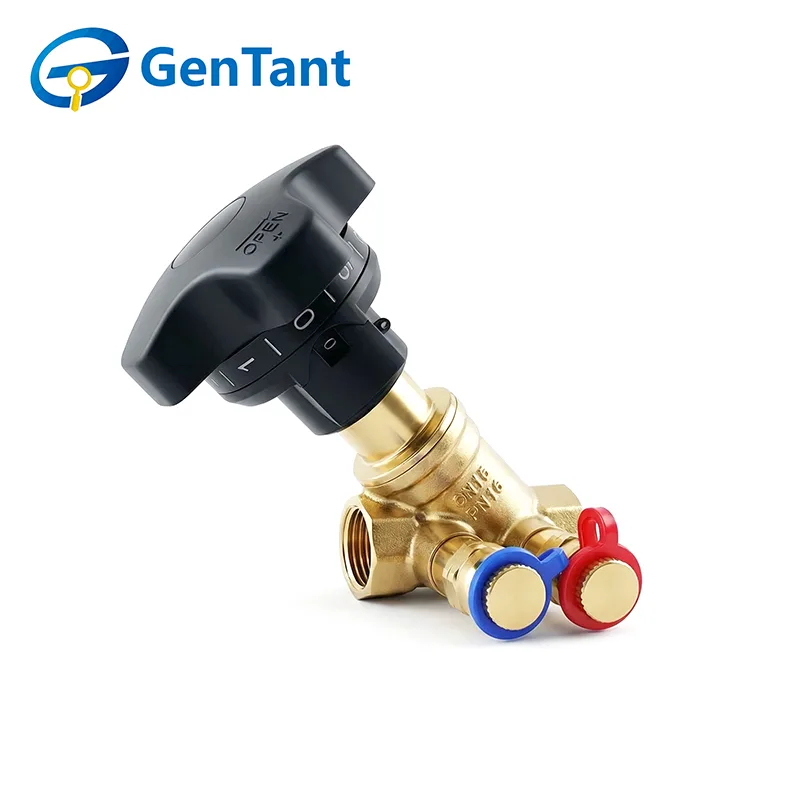

Staattisessa tasapainotusventtiilissä on digitaalinen lukitusmekanismi ja suoravirtausventtiilin runkorakenne, mikä mahdollistaa tarkan tasaprosentin virtauksen ohjauksen. Se varmistaa tarkan, väärentämisen estävän säädön ja vakaan hydraulisen suorituskyvyn kaikilla järjestelmän haaroilla.

Erityisesti suunniteltu ratkaisemaan epätasainen lämmitys/jäähdytys LVI-järjestelmissä, ja se eliminoi lämpötilan vaihtelut jakamalla virtauksen tarkasti jokaiseen liittimeen. Ihanteellinen kaukolämmitykseen, kaupalliseen ilmastointiin ja teollisuusvesipiireihin, se saavuttaa täyden hydraulisen tasapainon, vähentää pumpun energiankulutusta ja parantaa järjestelmän yleistä tehokkuutta sekä energiansäästön että mukavuuden parantamiseksi.

Tuoteparametri (erittely)

Käytettävät nesteet: Vesi, glykoliliuokset (enintään 50 % glykolia)

Käyttölämpötila-alue: -20 ~ 120°C

Suurin käyttöpaine: 16 baaria (1,6 MPa)

Nopea painetestausominaisuus: (Vaatii erillisen älykkään mittarin havaitsemiseen; anturin halkaisija on 3 mm)

Erinomainen säätösuorituskyky: Tarkka säätö avautumisen ilmaisimella, joka näyttää 1/10 kierrosta

Erinomainen sammutustoiminto

Avausasteen lukitustoiminto

Tarkkuus: ±10 %

Päämateriaalit

Hpb59-1 (messinkilaatu)

Käsipyörä: ABSTiivisteosat: PTFE, EPDM

Kierreliitäntätyyppi

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

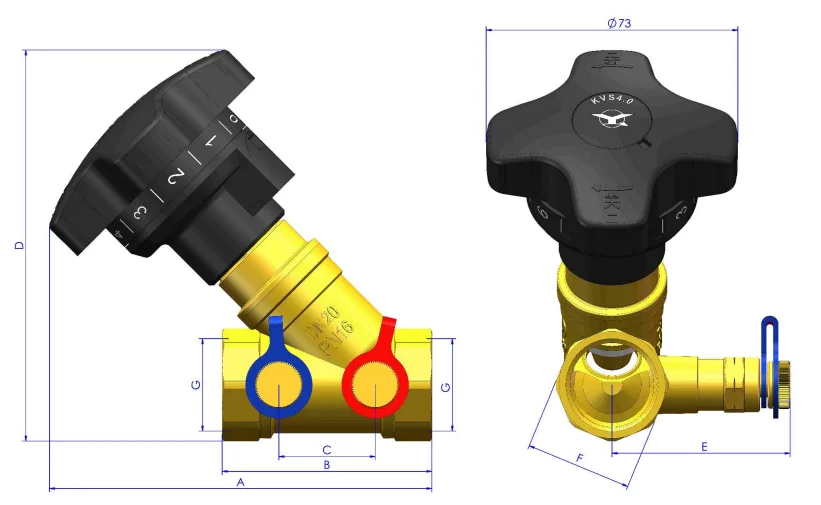

Tuotteen mitat

Venttiilin asennusohjeet ja muistilukon asetusohjeet:

Venttiilin käsipyörän ilmaisimen tulee osoittaa käyttöönottohenkilöstölle näkyvään suuntaan. Venttiilin rungon painetestiliitoksen edessä tulee välttää esteitä, jotta varmistetaan, että erillinen älylaite voidaan kytkeä havaitsemista varten käyttöönoton aikana.

Putkilinjalla, johon venttiili asennetaan, on oltava sama nimellishalkaisija.

Varmista ennen asennusta, ettei putkistossa ja venttiilissä ole epäpuhtauksia.

Venttiilin suojaamiseksi mahdollisilta epäpuhtauksilta asenna suodatin venttiilin eteen.

Asennuksen aikana väliaineen virtaussuunnan tulee olla yhdenmukainen venttiilin runkoon merkityn suunnan kanssa.

Venttiili voidaan asentaa vaaka- tai pystysuoraan.

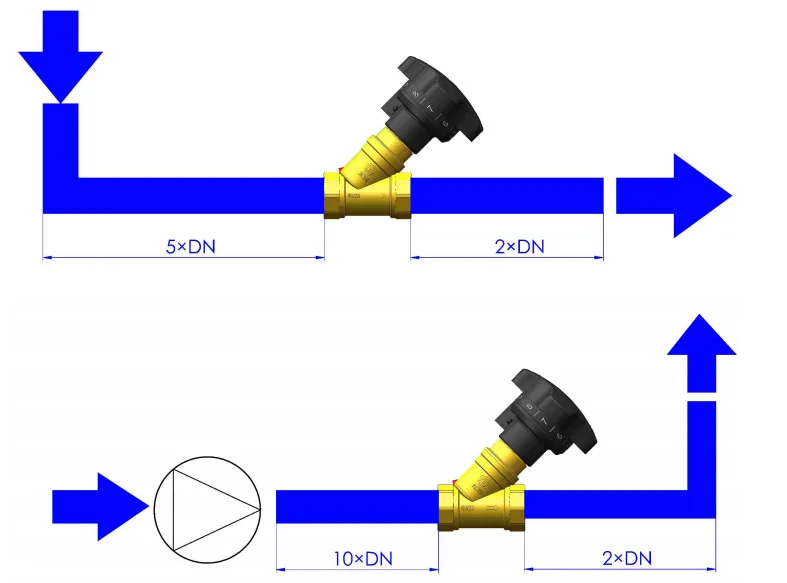

Jos venttiili asennetaan kaarevan putkiosan jälkeen, on suositeltavaa pitää suora putkiosuus ennen venttiiliä minimissä (pituus on 5 kertaa venttiilin nimellishalkaisija).

Jos venttiilin edessä on kiertovesipumppu (pumppu), suoran putken vähimmäissuosituspituus on 10 kertaa itse venttiilin nimellishalkaisija.

Venttiilin käyttöönoton jälkeen järjestelmän tasapainotilan ylläpitämiseksi venttiilin aukkoa ei saa muuttaa satunnaisesti järjestelmän normaalin toiminnan aikana, eikä varsinkaan avauksen lukituslaitetta saa vaihtaa.

Muistin lukituksen asetus

Staattisessa tasapainotusventtiilissä on asennon muistilaite, poista pölysuojus ja noudata näitä ohjeita vaaditun lukitusasetuksen saamiseksi:

1.Käytä pientä työkalua pölysuojuksen ja käsipyörän välisessä pienessä urassa ja ota se sitten ulos.

2. Aseta 5 mm:n kuusioavain käsipyörän keskelle ja pidä pyörimissuunta halutussa asennossa.

3.Paina pölysuojus takaisin paikalleen.
