Termostaattinen sekoitusventtiili pohjaveden ulostulolla
GenTant, ammattimainen lämpötilansäätöventtiilien valmistaja yli kahden vuosikymmenen ajan, toimittaa tarkan termostaattisen sekoitusventtiilin pohjavedellä maailmanlaajuisesti. Kutsumme sinut tutustumaan teknisiin tietoihimme, pyytämään näytteitä tai keskustelemaan hakemustarpeistasi, jotta voit ostaa luotettavia, kustannustehokkaita ratkaisuja projekteihisi.
Tukevat venttiilimme (käyttäen CW617N messinkiä) sekoittavat automaattisesti kuuman ja kylmän veden varmistaakseen turvalliset ja vakaat lämpötilat lämpimälle käyttövedelle (DHW) ja lattialämmitysjärjestelmille, mikä estää tehokkaasti palovammavaaran. Suunniteltu korkeaan tarkkuuteen (±2℃) ja kestävyyteen, GenTant-termostaattinen sekoitusventtiili pohjavedellä on insinöörien maailmanlaajuisesti määrittämä.
Tuotteen ominaisuus ja sovellus
1.1. GenTant-termostaattinen sekoitusventtiili pohjavedellä on suunniteltu ylläpitämään tietty nesteen lämpötila kuumavesijärjestelmissä (DHW) ja lattialämmitysjärjestelmissä.
1.2. Termostaattiset sekoitusventtiilit on varustettu turvajärjestelmällä, joka estää kiehuvan veden aiheuttaman palovamman (venttiili katkaisee sekoitetun nesteen virtauksen, jos kylmää vettä ei ole).
1.3. Sekoitusveden vakiolämpötila asetetaan venttiilin säätönupin avulla määritetylle lämpötila-alueelle.
tekniset tiedot
|
EI |
Ominaista |
Arvo |
|
1 |
Käyttönesteen maksimilämpötila, °С |
95 |
|
2 |
Suurin käyttöpaine, bar |
10 |
|
3 |
Suurin paine-ero, bar |
2 |
|
4 |
Tarkkuus, °С |
±2 |
|
5 |
Lämpötila-alue, °С |
30-65 |
|
6 |
Työväline |
Vesi, glykolien vesiliuos, jonka pitoisuus on enintään 40 % |
|
7 |
Suositeltu työpaine, bar |
1-5 |
|
8 |
Nimellishalkaisija, mm |
15-20 |
|
9 |
Nimellisvirtaus, m³/h |
1,8 -2,0 |

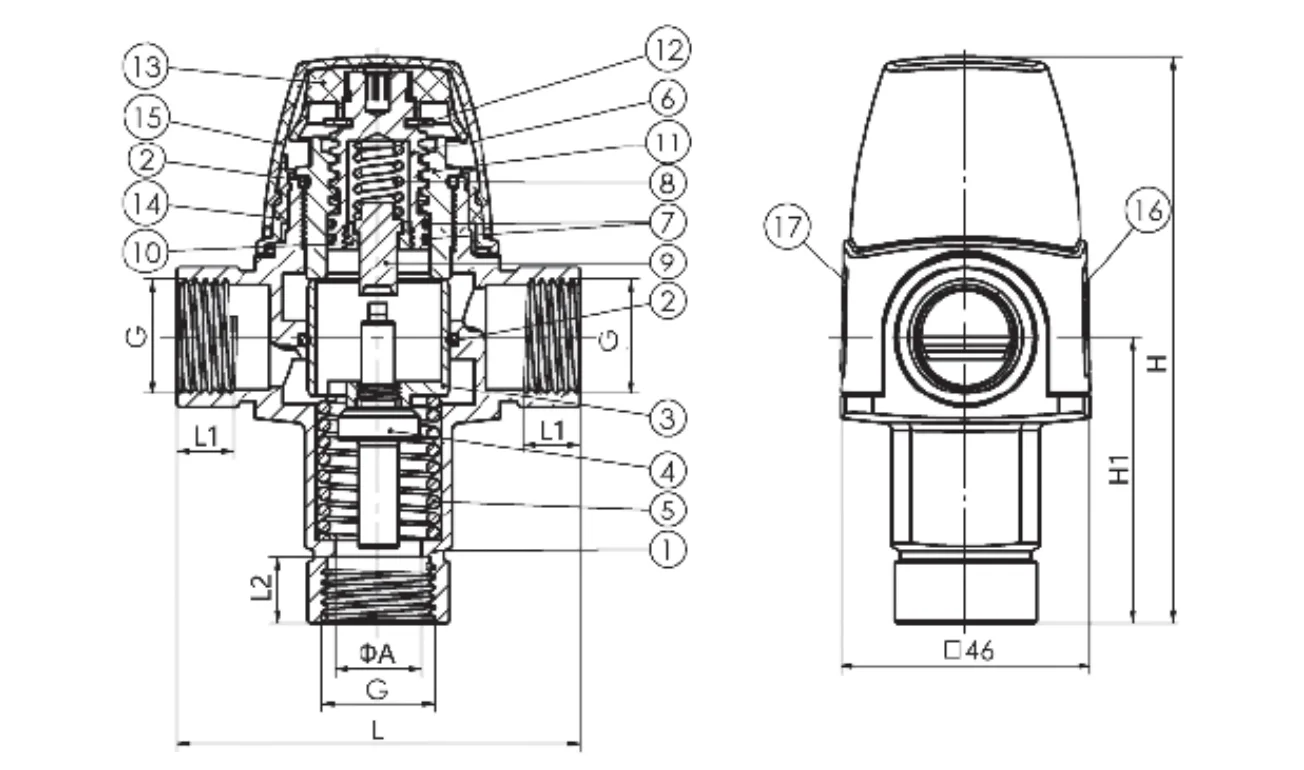

Tuotesuunnittelu ja materiaalit
Termostaattinen sekoitusventtiili pohjaveden poistoaukolla (naaraskierre)
|
№ |
Tuotteen nimi |
Määrä, kpl |
Materiaali |
|
1 |
Venttiilin runko |
1 |
CW617N |
|
2 |
O-rengas |
2 |
EPDM |
|
3 |
Mäntä |
1 |
CW617N |
|
4 |
Lämpöelementti |
1 |
H62+CW617N+S304 |
|
5 |
Kevät |
1 |
S304-WPB |
|
6 |
Säätöruuvi |
1 |
CW617N |
|
7 |
O-rengas |
2 |
EPDM |
|
8 |
Kevät |
1 |
S304-WPB |
|
9 |
Varsi |
1 |
CW617N |
|
10 |
Varren opas |
1 |
CW617N |
|
11 |
Venttiilin istuin |
1 |
CW617N |
|
12 |
Kiinnitysrengas |
1 |
S304 |
|
13 |
Venttiilin kotelo |
1 |
NYLON |
|
14 |
Säätönuppi |
1 |
NYLON |
|
15 |
Suojakorkki |
1 |
NYLON |
|
16 |
Tarra |
1 |
- |
|
17 |
Tarra |
1 |
- |
Mitat
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Paino, g |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Termostaattinen sekoitusventtiili pohjaveden poistoaukolla (uroskierre)
|
№ |
Tuotteen nimi |
Määrä, kpl |
Materiaali |
|
1 |
Venttiilin runko |
1 |
CW617N |
|
2 |
O-rengas |
2 |
EPDM |
|
3 |
Mäntä |
1 |
CW617N |
|
4 |
Lämpöelementti |
1 |
H62+CW617N+S304 |
|
5 |
Kevät |
1 |
S304-WPB |
|
6 |
Säätöruuvi |
1 |
CW617N |
|
7 |
O-rengas |
2 |
EPDM |
|
8 |
Kevät |
1 |
S304-WPB |
|
9 |
Varsi |
1 |
CW617N |
|
10 |
Varren opas |
1 |
CW617N |
|
11 |
Venttiilin istuin |
1 |
CW617N |
|
12 |
Kiinnitysrengas |
1 |
S304 |
|
13 |
Venttiilin kotelo |
1 |
NYLON |
|
14 |
Säätönuppi |
1 |
NYLON |
|
15 |
Suojakorkki |
1 |
NYLON |
|
16 |
Tarra |
1 |
- |
|
17 |
Tarra |
1 |
- |
Mitat
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Paino, g |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Asennus- ja käyttöohjeet
3.1. Termostaattisen sekoitusventtiilin oikean toiminnan varmistamiseksi on ennen asennusta varmistettava, ettei putkistossa ole epäpuhtauksia. On suositeltavaa asentaa suodatin järjestelmän sisääntuloon.
3.2. Sekoittimen rungossa näkyy (katso alla oleva kuva):
kuuman veden sisääntulo punaisella värillä;
kylmän veden sisääntulo sinisellä värillä;
sekoitettu vedenpoistoaukko punaisella-sinisellä.

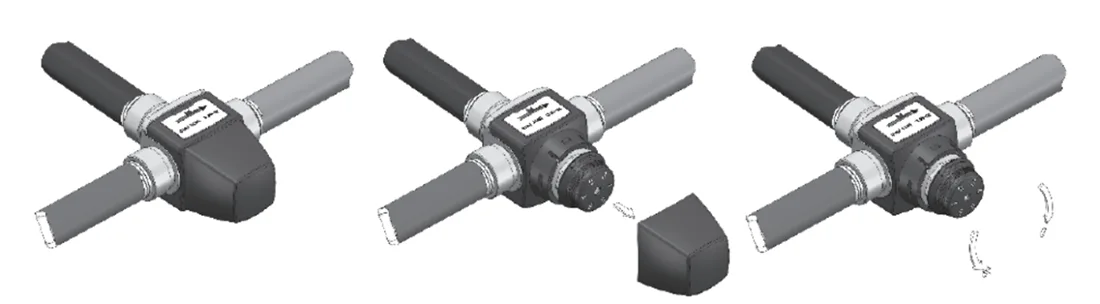

3.3. Veden lämpötila termostaattisen sekoitusventtiilin ulostulossa asetetaan säätönupin avulla alla olevan taulukon mukaisesti.
|
Kahvan asento |
Sekoituslämpötila, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Vipuavainten käyttö venttiilin asennuksen aikana ei ole sallittua.
3.5. Kierreliitännät tulee tehdä käyttämällä tiivistemateriaalina FUM- (fluoroplastista tiivistemateriaalia) tai LVI-polyamidikierrettä.
3.6. Kun asennat venttiiliä, älä ylitä taulukossa ilmoitettuja momenttiarvoja:
|
Lanka, tuumaa |
Suurin vääntömomentti (kierre), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

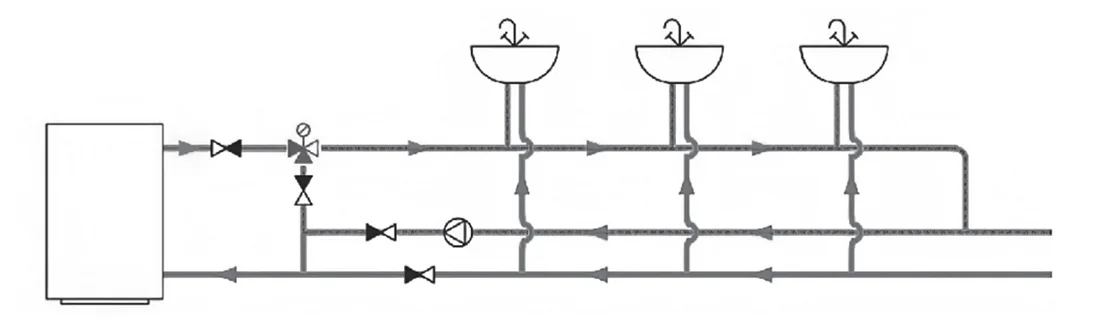

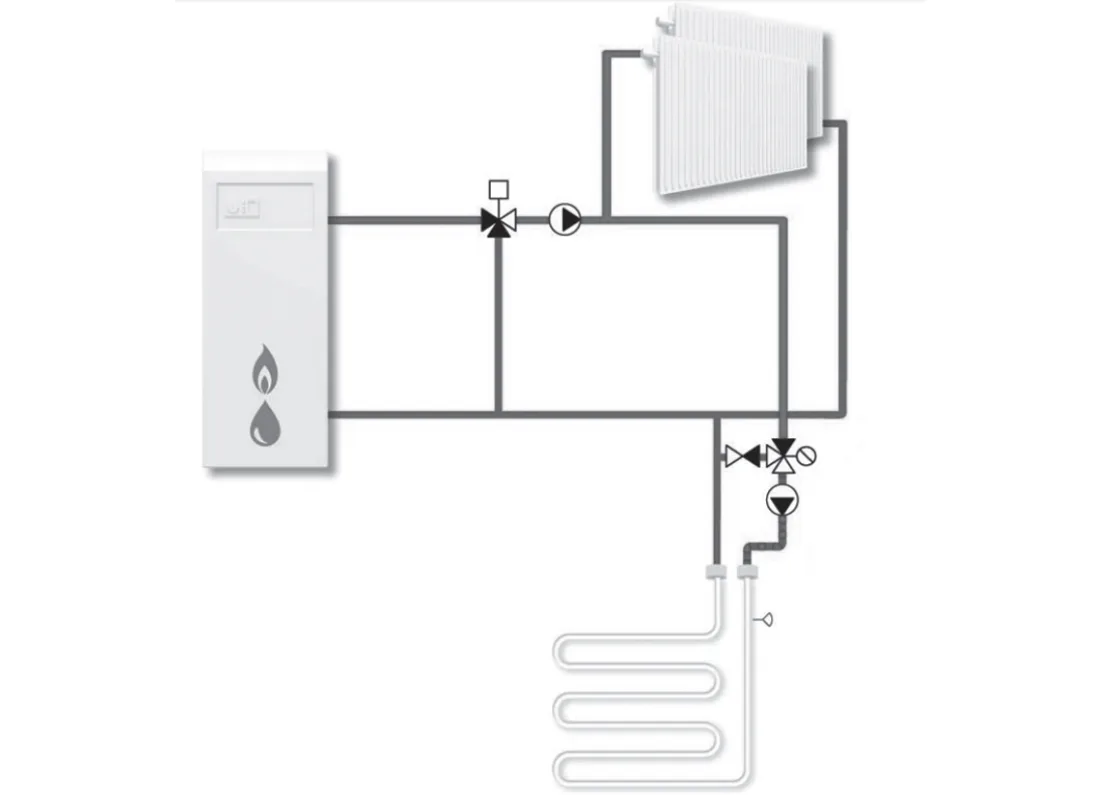

3.7. Esimerkkejä käyttöveden (Domestic Hot Water) ja lämmityksen asennustavoista termostaattisilla sekoitusventtiileillä:
Esimerkki 1
Esimerkki 2
Esimerkki lämpimästä vedestä
Käyttö ja tekninen huolto
4.1. Termostaattista sekoitusventtiiliä on käytettävä teknisten tietojen taulukossa määritellyssä paineessa ja lämpötilassa.
4.2. Venttiilin korjaus ja vaihto on sallittu vain, kun lämmönsiirtoneste on tyhjennetty.
