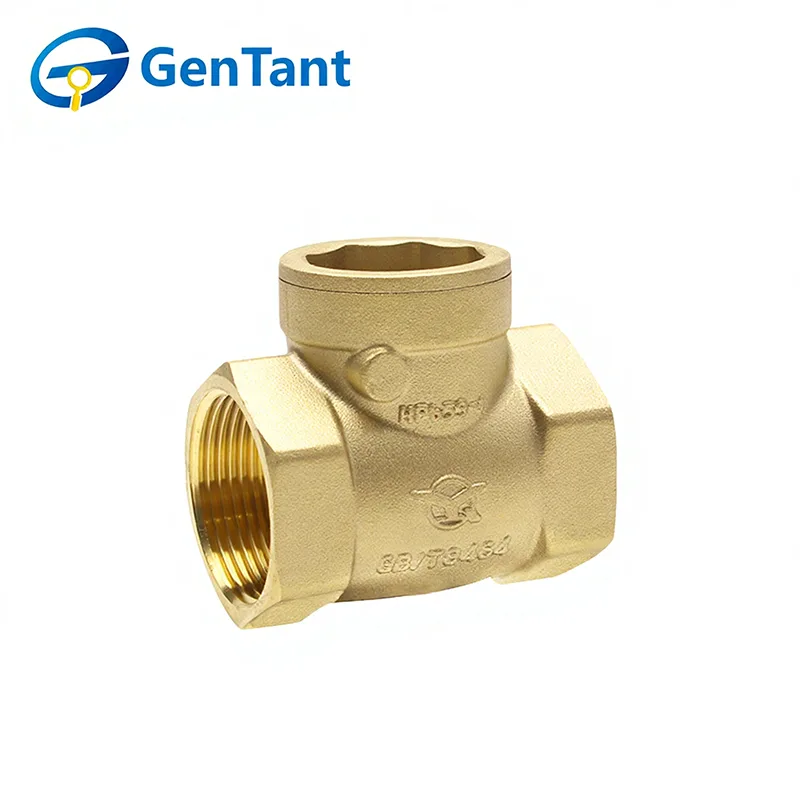

Vaakasuuntainen takaiskuventtiili

Horisontaalinen takaiskuventtiili on kriittinen virtauksen säätölaite, joka on suunniteltu sallimaan nesteen virtaus yhteen suuntaan samalla, kun se estää automaattisesti vastavirtauksen tai takaisinvirtauksen putkistojärjestelmässä. Sen ensisijainen tehtävä on suojata pumppuja, kompressoreja ja muita herkkiä laitteita vaurioilta, jotka johtuvat painepiikkeistä tai käänteiskierrosta, kun virtaus pysähtyy. Varmistamalla yksisuuntaisen virtauksen se ylläpitää järjestelmän tehokkuutta, estää vesiiskun ja turvaa prosessin eheyden sovelluksissa vesihuolto- ja LVI-järjestelmistä teolliseen käsittelyyn ja kasteluun. Suunniteltu erityisesti vaakasuoraan putkilinja-asennukseen, sen kompakti sisämekanismi ja rungon suuntaus on optimoitu tilan tehokkuutta ja luotettavaa toimintaa varten vaihtelevissa paineolosuhteissa.

Tuotteen ominaisuus ja sovellus

Sovellus

Kuparinen vaakasuora takaiskuventtiili, joka tunnetaan myös yksisuuntaventtiilinä tai takaiskuventtiilinä, estää väliaineen takaisinvirtauksen putkistojen sisällä. Vesipumpun imuputken pohjaventtiiliä pidetään myös eräänlaisena takaiskuventtiilinä. Nämä ovat automaattiventtiilejä, joissa avaus- ja sulkemiskomponentit riippuvat itse väliaineen virtauksesta ja voimasta. Niitä käytetään ensisijaisesti putkistoissa, jotka edellyttävät väliaineen virtaamista vain yhteen suuntaan, mikä estää vastavirtauksen aiheuttamat onnettomuudet.

Ominaisuus

Materiaali ja prosessi: Valmistettu korkealaatuisesta kuparimateriaalista kuumataontaprosessilla.

Työväline: Soveltuu erilaisille väliaineille, mukaan lukien vesi, öljy ja kaasu.

Käyttölämpötila: Toimii lämpötila-alueella -10°C - ≤120°C.

Suurin käyttöpaine: Suunniteltu kestämään 16 baarin suurin sallittu työpaine (PN).

Tuoteparametri

Kierreliitäntätyyppi

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Päämateriaali

①Venttiilin runko, venttiilin kansi, venttiililevy: HPb59-1

② Tiivistyselementti: Silikonikumi

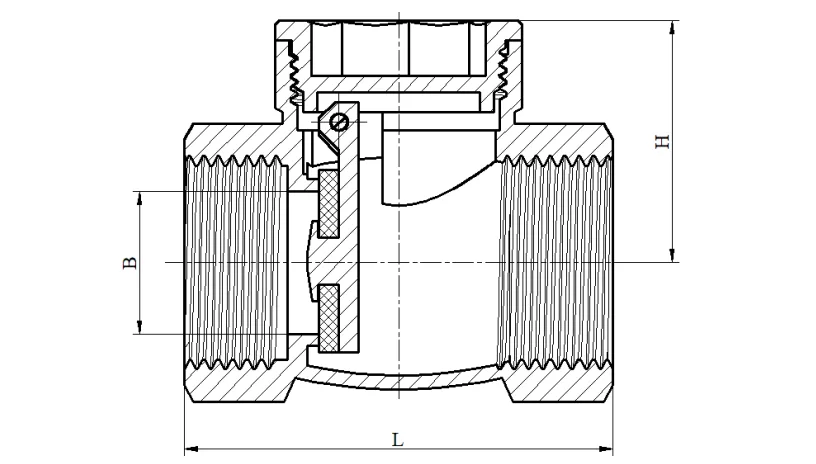

Tuotteen mitat

Asennus- ja käyttöohjeet

1. Suoraan noston takaiskuventtiilit tulee asentaa vaakasuuntaisiin putkiin; pystysuoran noston takaiskuventtiilit asennetaan yleensä pystysuuntaisiin putkiin, jolloin väliaine virtaa alhaalta ylös.

2. Kääntöventtiilien asennusasentoa ei ole rajoitettu; ne asennetaan yleensä vaakaputkiin, mutta ne voidaan asentaa myös pystysuoraan tai kaltevaan putkiin.

3.Varmista asennuksen aikana, että väliaineen virtaussuunta on yhdenmukainen venttiilin rungossa olevan nuolen kanssa.

Huolto

1. Säännöllinen puhdistus. Jotta putkilinjassa olevien epäpuhtauksien ja sedimenttien vaikutus takaiskuventtiiliin vältetään, on täyskuparinen vaakasuora takaiskuventtiili ja putkilinjan sisäpuoli puhdistettava säännöllisesti.

2. Huomaa vuorotellen kylmän ja kuuman veden käyttö. Takaiskuventtiilin toistuva avaaminen ja sulkeminen aiheuttaa vaurioita, joten vuorotellen kylmän ja kuuman veden käyttöä tulee välttää.

3. Huomaa paine. Täyskuparista vaakasuuntaista takaiskuventtiiliä käytettäessä tulee kiinnittää huomiota putkilinjan painetilanteeseen, sillä liian korkea paine vaikuttaa haitallisesti takaiskuventtiiliin. Lyhyesti sanottuna täyskuparinen vaakasuora takaiskuventtiili on yleisesti käytetty laite putkistojärjestelmissä, ja sen käyttö ja huolto on erittäin yksinkertaista ja helppoa. Varsinaisessa käytössä käyttäjien tulee toimia ja huoltaa yllä olevia vaatimuksia käyttövaikutuksen varmistamiseksi.
