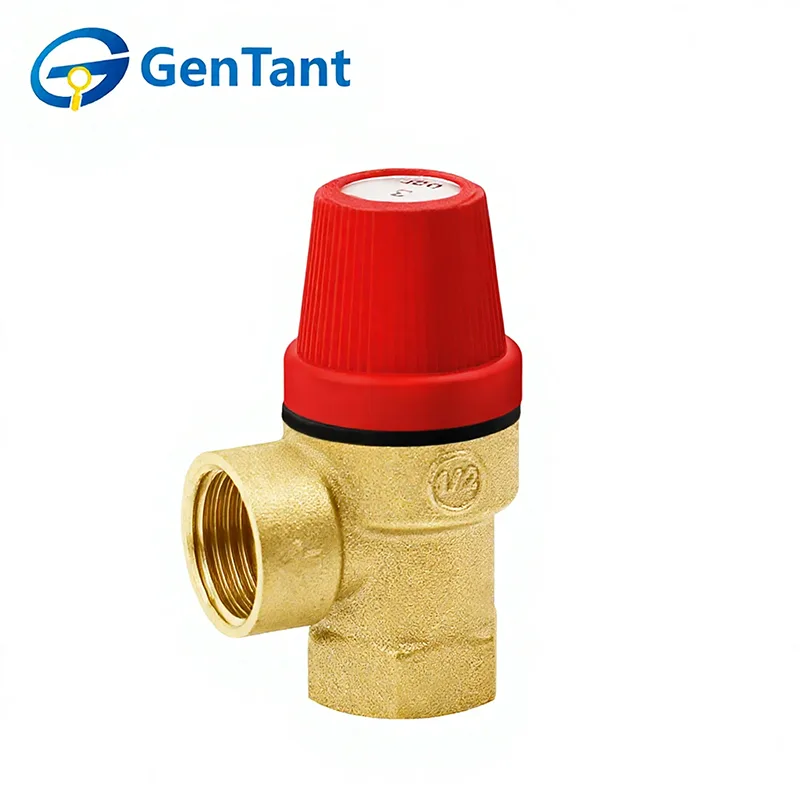

Varoventtiili

Varoventtiilit ovat kriittisiä suojalaitteita, joista ei voi neuvotella, ja ne on suunniteltu viimeiseksi puolustuslinjaksi paineistetuissa järjestelmissä. Niiden ensisijainen tehtävä on avata ja vapauttaa ylipaine automaattisesti, kun ennalta määrätty asetusarvo ylittyy, mikä estää katastrofaalisen laitevian, räjähdyksen ja varmistaa henkilöstön ja ympäristön turvallisuuden. Kun järjestelmän paine palaa turvalliselle tasolle, venttiili sulkeutuu automaattisesti uudelleen, mikä säilyttää järjestelmän eheyden ja toiminnan jatkuvuuden. Tämä olennainen toiminto tekee niistä välttämättömiä useilla teollisuudenaloilla, mukaan lukien LVI, kaupalliset kattilat, prosessilämmitys ja vesihuoltojärjestelmät.

Tuotteen ominaisuus ja sovellus

Varoventtiilejä käytetään turvasuojana eri järjestelmissä, mukaan lukien lämmitys, jäähdytys ja käyttövesi. Kun järjestelmän paine nousee ja ylittää venttiilin poistopaineen, varoventtiili aktivoituu automaattisesti vapauttamaan painetta ja vapauttamaan väliaineen, mikä varmistaa sisäisten putkistojen ja laitteiden turvallisuuden. Päinvastoin, venttiili asettuu automaattisesti uudelleen paikalleen ja sulkeutuu, kun järjestelmän paine laskee määritellyn paineen alapuolelle.

Tuoteparametri (erittely)

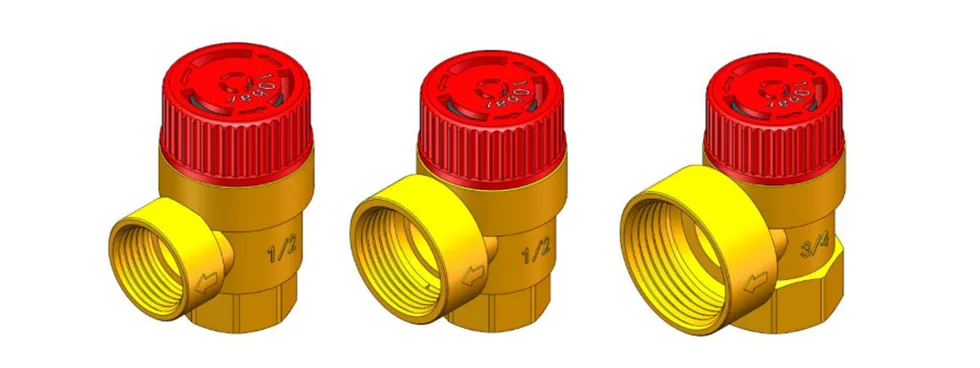

Kierreliitäntätyyppi

DN15 (1/2"), DN15 × 20 (1/2" × 3/4"), DN20 × 25 (3/4" × 1")

Tekniset tiedot

Väliaine: vesi tai glykoliliuos (enimmäispitoisuus 50 %)

Käyttölämpötila: -20℃ ~ 110℃

Suurin käyttöpaine: ≤16 bar

Nimellispaine (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (painearvoa ei voi säätää)

Avauspaine (Po): ≤Pnr 10 %

Sulkemispaine (Pf): ≤Pnr 10 %

Venttiilin runko: Korkean lämpötilan kiinteä taonta, paksumpi seinämän paksuus, suurempi lujuus.

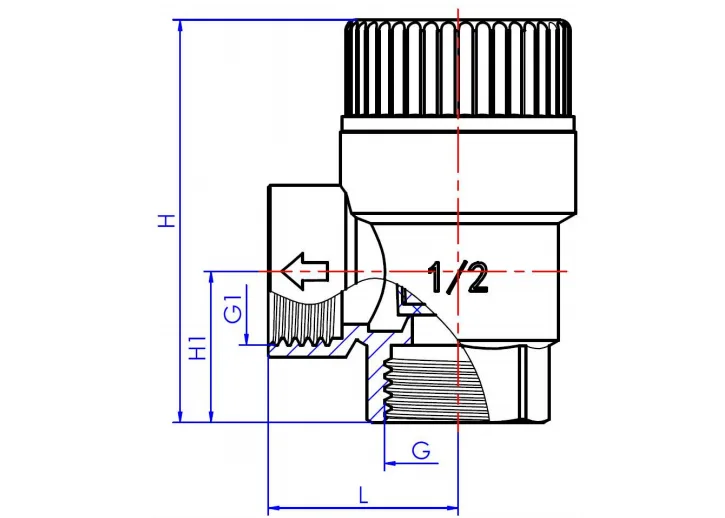

Tuotteen mitat

Toimintaperiaate

Varoventtiilin sisäinen mäntä käyttää jousen jännitystä venttiilin istukan sulkemiseen. Kun järjestelmän paine ylittää jousen esiasetetun jännityksen, mäntä liikkuu ylöspäin, poispäin istuimesta ja avaa vedenpoistokanavan. Varoventtiilin asetuspaine on järjestelmän suurin sallittu työpaine.

Kun järjestelmän paine laskee varoventtiilin sulkemispaineen alapuolelle, männän päällä olevan jousen kohdistama jännitys sulkee veden virtauskanavan ja palauttaa järjestelmän normaaliin toimintatilaan. Varoventtiilin ulostulon halkaisija on yhtä suuri tai suurempi kuin tuloaukon halkaisija; tämä rakenne helpottaa nopeaa paineenpoistoa.

Asennus- ja käyttöohjeet

Ennen varoventtiilin asentamista pätevän ammattihenkilöstön tulee valita oikea malli järjestelmän ominaisuuksien perusteella ja asiaa koskevien määräysten mukaisesti. Venttiilin runkoon on merkitty veden virtaussuunta, jota on ehdottomasti noudatettava asennuksen aikana.

1. Sovellettavat järjestelmät

1.1 Lämmitysjärjestelmät

Varoventtiili tulee asentaa lämmönlähteen yläosaan (kattila, lämpöpumppu jne.) tai 1 metrin etäisyydelle vesiputkesta. Varoventtiilin ja lämmönlähteen liitäntäputken välissä ei saa olla minkäänlaista sulkuventtiiliä.

1.2 Kotitalouksien kuumavesijärjestelmät

Varoventtiili tulee asentaa varaavan kuumavesisäiliön kylmän veden sisääntuloon varmistaen, ettei näiden pisteiden välissä ole minkäänlaisia ​​sulkuventtiilejä putkistoissa.

1.3 Painekaasujärjestelmät

Varoventtiili soveltuu käytettäväksi painekaasujärjestelmissä.

2. Asennusmenetelmä

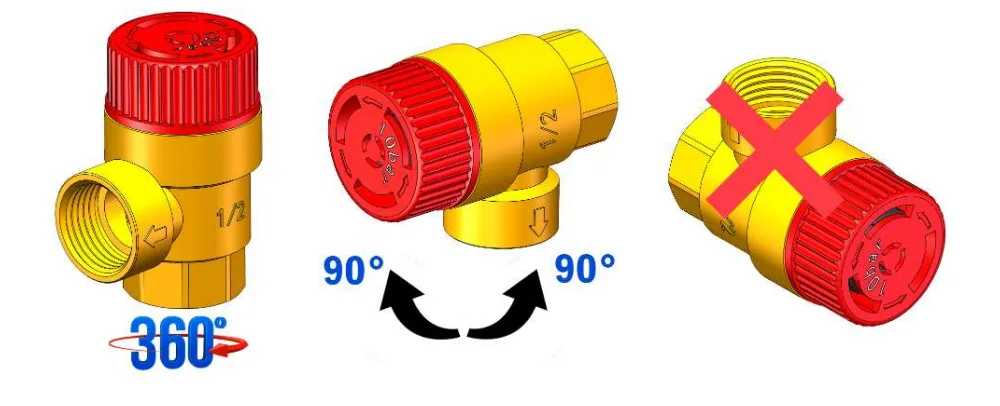

Varmista ennen asennusta, että järjestelmän paine vastaa varoventtiilin avautumispainetta; varmista, että järjestelmä on täysin paineeton ja jäähtynyt; varmista, että järjestelmän ja varoventtiilin välillä ei ole minkäänlaisia ​​sulkuventtiilejä; huuhtele järjestelmän putkistot. Varoventtiili voidaan asentaa pysty- tai vaakasuoraan, mutta sitä ei voi asentaa ylösalaisin (kuten alla olevassa kuvassa). Näiden asennusmenetelmien noudattaminen voi estää epäpuhtauksia ja sedimenttejä vaikuttamasta normaaliin toimintaan.

3. Asennusta koskevat varotoimet

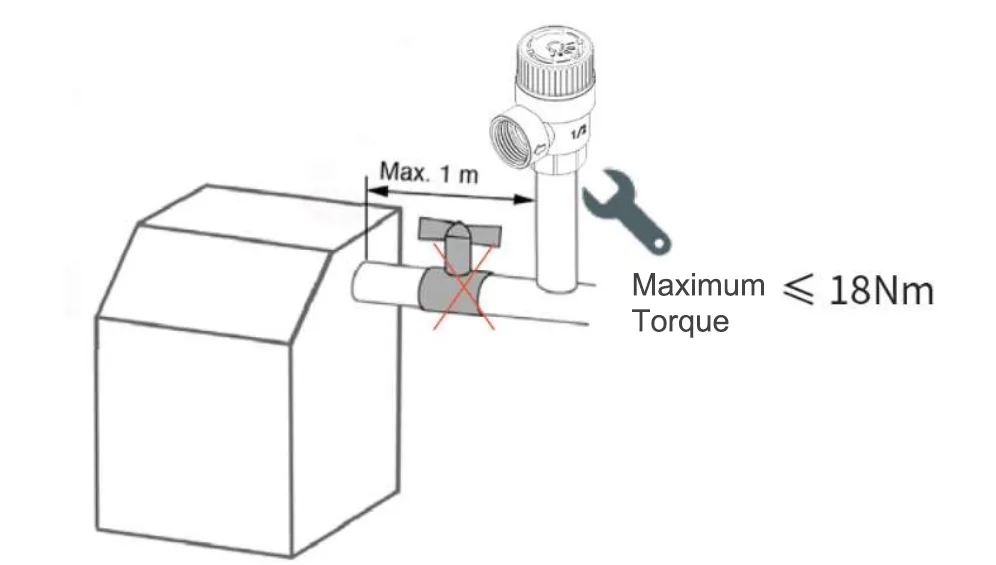

3.1 Varoventtiiliä asennettaessa vääntömomentin tulee olla ≤18N·m, jotta estetään venttiilin muodonmuutos, joka voi johtaa vaurioihin. Järjestelmän ja varoventtiilin välillä ei saa olla minkäänlaisia ​​sulkuventtiileitä (palloventtiilejä, takaiskuventtiilejä jne.), kuten alla olevassa kuvassa näkyy.

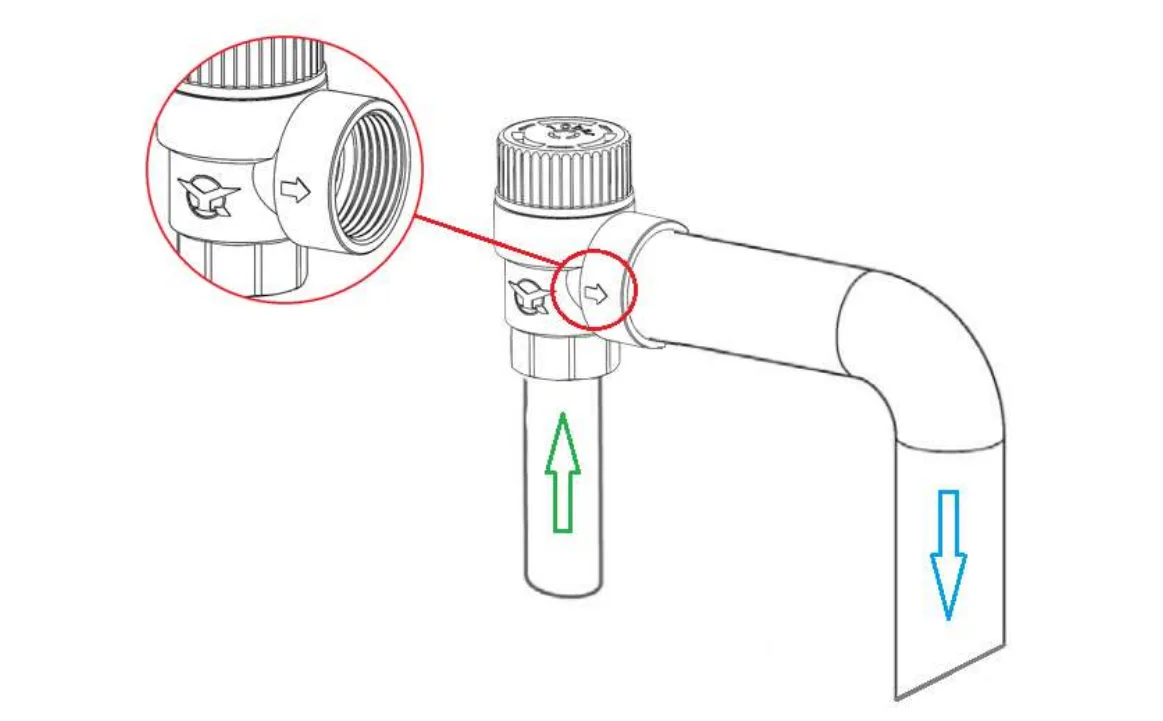

3.2 Järjestelmän varoventtiiliin yhdistävän putkiston halkaisijan tulee olla suurempi tai yhtä suuri kuin varoventtiilin tuloputken halkaisija. Varmista, että väliaineen virtaussuunta on kohdakkain turvakevennysportissa olevan nuolen suunnan kanssa alla olevan kuvan mukaisesti. On suositeltavaa sijoittaa varoventtiilin rajoitusaukon lähelle muistutuskyltti, jossa lukee: "Älä tuki ulostuloa järjestelmän käytön aikana."

3.3 Älä asenna sulkuventtiilejä tai muita venttiilitarvikkeita, jotka estävät väliaineen virtauksen paineenalennusaukkoon. Varmista, että väliaine voi valua yli paineenalennusaukosta sujuvasti ja esteettömästi. Viemäriputkessa saa olla enintään kaksi kulmaa ja pituus ≤2 metriä.

3.4 Varmista, että varoventtiilin asennuspaikan lähellä on lattiakaivo tai vastaanottolaite turvallista tyhjennystä varten käyttöönoton, vikahuollon jne. aikana, jotta vältytään virtaavan väliaineen aiheuttamilta henkilö- tai omaisuusvahingoilta.

Käyttöönotto

Pyöritä käsipyörää kerran varoventtiilin yläkäsipyörässä olevan nuolen suuntaan. Väliaine tulee poistaa paineenalennusaukosta tässä vaiheessa. Jos mitään väliainetta ei tyhjene, tarkista, onko paineenalennusportti tukossa tai onko varoventtiili vaurioitunut, ja tarkista järjestelmän paineen tila. Käsipyörän pyörittämistä voidaan käyttää vain varoventtiilin toiminnan tarkistamiseen. Älä käännä käsipyörää useita kertoja tai päinvastaiseen suuntaan, koska tämä vaurioittaa varoventtiiliä.

Huolto

Suositus: Suorita toimintatesti 6 kuukauden välein.
