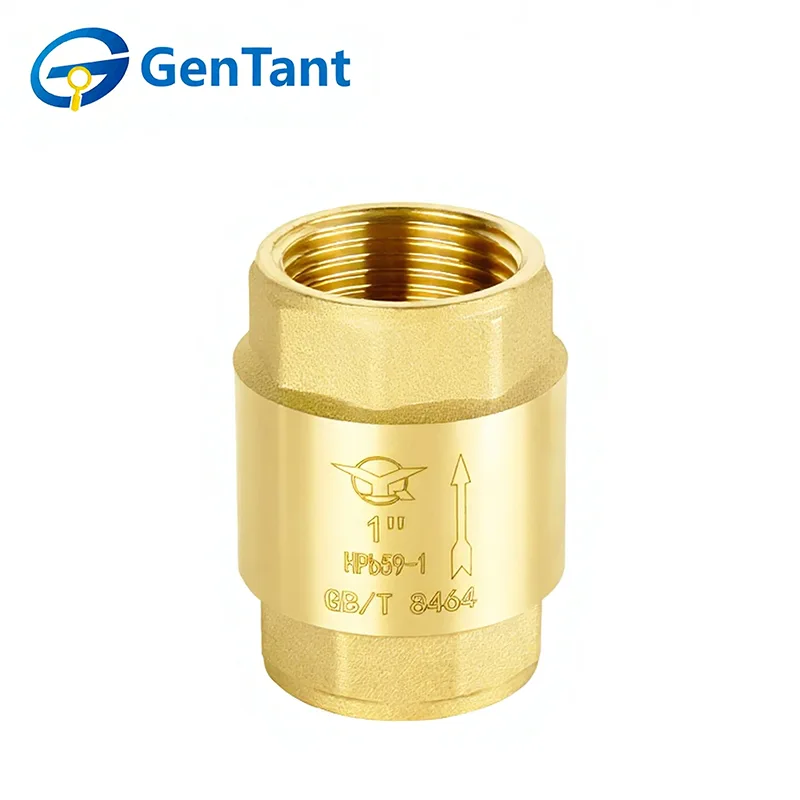

Jousen takaiskuventtiili

Jousen takaiskuventtiili on kriittinen yksisuuntainen virtauksensäätölaite, joka käyttää sisäistä jousimekanismia luotettavan tiivistyksen ja nopean vasteen varmistamiseksi. Sen ensisijainen tehtävä on sallia automaattisesti nesteen tai kaasun virtaus yhteen suuntaan samalla kun estetään vastavirtaus tai takaisinvirtaus. Kun eteenpäin suuntautuva paine ylittää kalibroidun jousivoiman, venttiililevy avautuu; kun virtaus pysähtyy tai yrittää peruuttaa, jousi työntää levyä välittömästi istukkaa vasten luoden tiiviin tiivistyksen. Tämä nopea toiminta suojaa pumppuja, kompressoreja ja putkistojärjestelmiä vesivasaran, painepiikin ja vastavirtauskontaminaation aiheuttamilta vaurioilta. Se on välttämätöntä järjestelmän eheyden ylläpitämiseksi sovelluksissa, jotka vaihtelevat vesihuollon ja LVI:n teolliseen käsittelyyn ja kasteluun.

Tuotteen ominaisuus ja sovellus

Jousen takaiskuventtiili on automaattinen venttiili, joka mahdollistaa nesteen virtauksen yhteen suuntaan samalla, kun se estää takaisinvirtauksen. Jousikuormitteisen kiekon ansiosta toiminta on nopeaa ja luotettavaa. Sen kompakti muotoilu, tiivis tiivistys ja alhainen painehäviö tekevät siitä sopivan vesi-, LVI- ja teollisuusputkistojärjestelmiin. Laajalti käytetty pumpuissa, putkistoissa ja laitteiden suojauksessa, se varmistaa järjestelmän turvallisuuden, estää vesivasaran ja ylläpitää vakaan virtauksen.

Tuoteparametri

1. Nimellispaine: 1,6 MPa

2. Käyttöväliaine: Vesi, syövyttävät ja syttymättömät kaasut

3. Käyttölämpötila: -10°C ≤ T ≤ 120°C

4. Lanka on ISO228-standardin mukainen

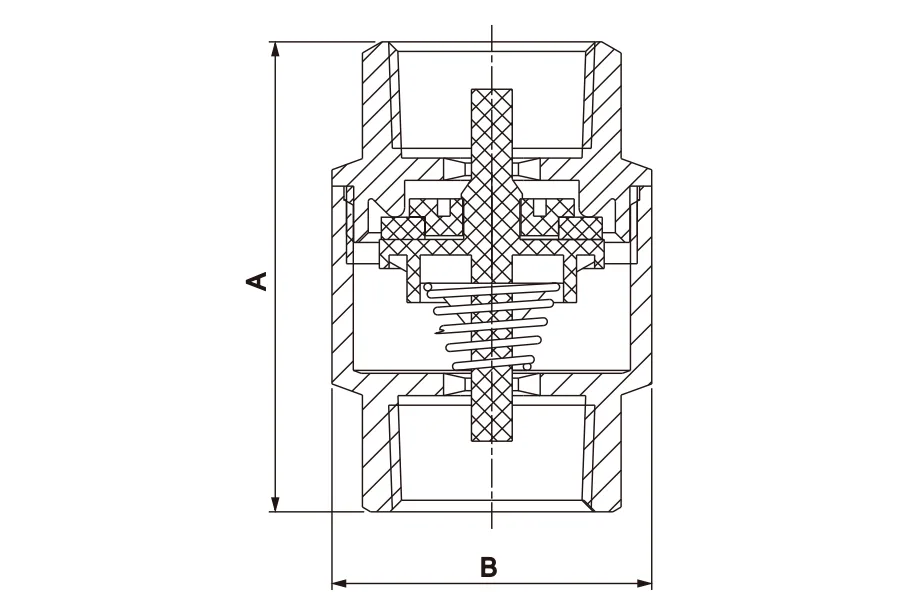

Tuotteen mitat

Asennusohjeet

1.Puhdista ja valmistele putkisto huolellisesti ennen venttiilin asentamista.

2. Ennen asennusta poista kaikki suojapäädyt ja tarkasta venttiiliportit ja istukkapinnat varmistaaksesi, että ne ovat puhtaat.

3. Tarjoa venttiilille riittävä tuki välttääksesi liitosputkien aiheuttaman jännityksen.

4.Varmista, että venttiilin paine- ja lämpötilaarvot sopivat tarkoitettuihin käyttöolosuhteisiin.

5. Ennen kuin otat venttiilin käyttöön, kierrä se kokonaan avoimesta kiinni varmistaaksesi moitteettoman toiminnan.

6. Tarkista asennuksen jälkeen, että tiivistemutteri on kunnolla kiristetty.

Huomautus 1: Jousitakaiskuventtiili voidaan asentaa vaakasuoraan tai pystysuoraan putkistoon, jossa virtaus on ylöspäin, tai välisuuntaan edellyttäen, että kääntöventtiilien saranatappi pysyy vaakasuorassa. Asenna takaiskuventtiilit riittävälle etäisyydelle pumpun ulostuloaukoista tai muista turbulenttisista virtauslähteistä. Katso lisätietoja vastaavasta teknisestä tiedotteesta.

Huomautus 2: Joissakin jousen takaiskuventtiileissä voi olla sisäinen pakkaus suojaamaan levyä kuljetuksen aikana. Poista kaikki pakkausmateriaali ennen asennusta.

Käyttöohjeet

Takaiskuventtiilit toimivat automaattisesti eivätkä vaadi manuaalisia toimenpiteitä.

Tarkastus ja huolto

1. Rutiinitarkastuksia ja ennaltaehkäisevää huoltoa ei yleensä vaadita, lukuun ottamatta karan tiivisteen satunnaista säätöä ja venttiilin säännöllistä kiertoa avoimesta kiinni.

2.Jos tiiviste vuotaa, kiristä tiivistemutteria myötäpäivään noin neljänneskierros – tai kunnes vuoto lakkaa – lisätäksesi varren tiivisteen tiivistyspainetta. Älä koskaan pakkaa venttiiliä uudelleen, kun se on järjestelmäpaineen alaisena.

3. Kun vaihdat venttiilin karaa, vaihda myös tiivistemateriaali.

Varaosat

Normaaleissa käyttöolosuhteissa varaosia tarvitaan harvoin. Suositeltavat varaosat kullekin venttiilityypille ovat: Levy-, pidike- ja saranakokoonpano.

Kun tilaat osia, ilmoita venttiilin numero, koko, tarvittava osa ja arvioitu ikä.

Huolto

1. Säännöllinen puhdistus. Jotta putkilinjassa olevien epäpuhtauksien ja sedimenttien vaikutus takaiskuventtiiliin vältetään, on täyskuparinen vaakasuora takaiskuventtiili ja putkilinjan sisäpuoli puhdistettava säännöllisesti.

2. Huomaa vuorotellen kylmän ja kuuman veden käyttö. Takaiskuventtiilin toistuva avaaminen ja sulkeminen aiheuttaa vaurioita, joten vuorotellen kylmän ja kuuman veden käyttöä tulee välttää.

3. Huomaa paine. Täyskuparista vaakasuuntaista takaiskuventtiiliä käytettäessä tulee kiinnittää huomiota putkilinjan painetilanteeseen, sillä liian korkea paine vaikuttaa haitallisesti takaiskuventtiiliin. Lyhyesti sanottuna täyskuparinen vaakasuora takaiskuventtiili on yleisesti käytetty laite putkistojärjestelmissä, ja sen käyttö ja huolto on erittäin yksinkertaista ja helppoa. Varsinaisessa käytössä käyttäjien tulee toimia ja huoltaa yllä olevia vaatimuksia käyttövaikutuksen varmistamiseksi.
