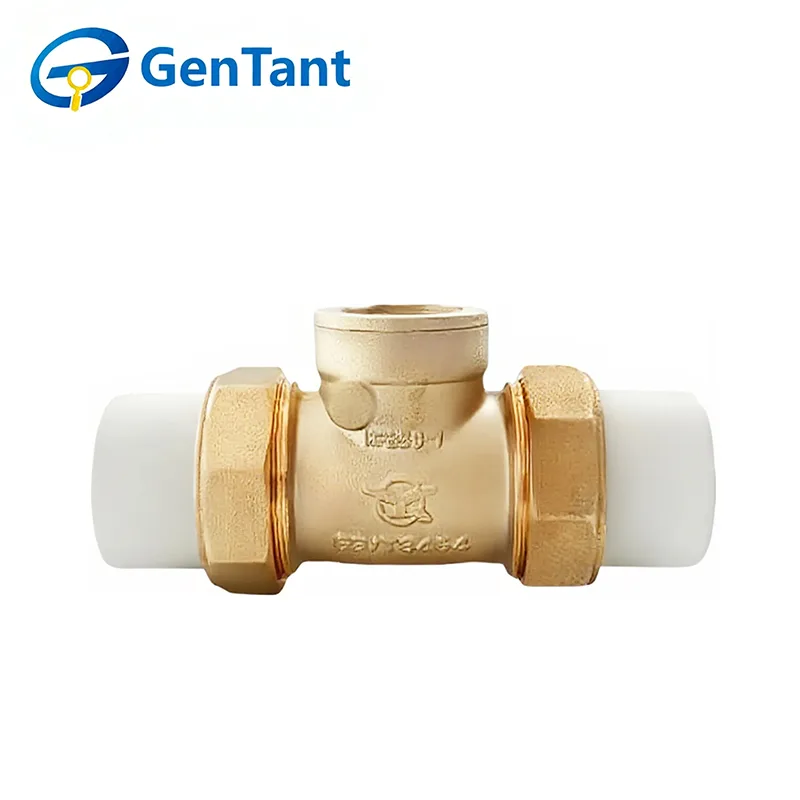

PPR vaakasuora takaiskuventtiili

PPR Horizontal Valve on erikoistunut yksisuuntainen virtauksensäätölaite, joka on suunniteltu integroitavaksi polypropeenisatunnaiskopolymeerin (PPR) putkistojärjestelmiin. Sen ydintoiminto on automaattisesti sallia nesteen virtaus aiottuun eteenpäin suuntautuvaan suuntaan ja samalla tiivistää välittömästi estääkseen päinvastaisen virtauksen tai takaisinvirtauksen, kun paine laskee tai lakkaa. Tämä mekanismi on elintärkeä suojattaessa PPR-järjestelmän osia, kuten pumppuja, mittareita ja lämmityselementtejä, vesivasaran ja käänteispainepiippujen aiheuttamilta vaurioilta. Se varmistaa käyttöturvallisuuden ja prosessin vakauden asuin- ja kaupallisissa sovelluksissa, mukaan lukien juomaveden jakelu, lattialämmitys ja aurinkolämpöjärjestelmät.

Tuotteen ominaisuus ja sovellus

PPR Horizontal Valve -venttiilissä on korroosionkestävä polypropyleenisatunnaiskopolymeerirunko, joka varmistaa yhteensopivuuden juomaveden ja kemiallisten järjestelmien kanssa. Sen integroitu kääntölevyrakenne mahdollistaa alhaisen vastuksen eteenpäinvirtauksen samalla kun se estää tiukan, automaattisen takaisinvirtauksen. Kompakti ja kevyt, se tarjoaa helpon kuumasulatuspistorasian asennuksen ja luotettavan, huoltovapaan toiminnan.

Käytetään laajasti PPR-putkiverkostoissa asuin- ja kaupallisissa vesihuolto-, kemikaali-, kastelu- ja LVI-järjestelmissä. Se estää tehokkaasti vastavirtauksen vaakaputkissa, suojaa pumppuja ja ylläpitää järjestelmän turvallisuutta juomavedessä, teollisuusnesteissä ja matalapaineisissa kiertosovelluksissa.

Tuoteparametri

1. Nimellispaine: 1,6 MPa

2. Työväline: Vesi

3. Käyttölämpötila: -10°C ≤ T ≤ 100°C

4. Lanka on ISO228-standardin mukainen

Asennusohjeet

1.Puhdista ja valmistele putkisto huolellisesti ennen venttiilin asentamista.

2. Ennen asennusta poista kaikki suojapäädyt ja tarkasta venttiiliportit ja istukkapinnat varmistaaksesi, että ne ovat puhtaat.

3. Tarjoa venttiilille riittävä tuki välttääksesi liitosputkien aiheuttaman jännityksen.

4.Varmista, että venttiilin paine- ja lämpötilaarvot sopivat tarkoitettuihin käyttöolosuhteisiin.

5. Ennen kuin otat venttiilin käyttöön, kierrä se kokonaan avoimesta kiinni varmistaaksesi moitteettoman toiminnan.

6. Tarkista asennuksen jälkeen, että tiivistemutteri on kunnolla kiristetty.

Huomautus 1: Vaakasuuntainen PPR-takaiskuventtiili voidaan asentaa vaaka- tai pystysuoraan putkistoon, jossa virtaus on ylöspäin, tai välisuuntaan edellyttäen, että kääntöventtiilien saranatappi pysyy vaakasuorassa. Asenna takaiskuventtiilit riittävälle etäisyydelle pumpun ulostuloaukoista tai muista turbulenttisista virtauslähteistä. Katso lisätietoja vastaavasta teknisestä tiedotteesta.

Huomautus 2: Joissakin takaiskuventtiileissä voi olla sisäinen pakkaus suojaamaan levyä kuljetuksen aikana. Poista kaikki pakkausmateriaali ennen asennusta.

Käyttöohjeet

PPR:n vaakasuora takaiskuventtiili toimii automaattisesti eikä vaadi manuaalista toimenpiteitä.

Tarkastus ja huolto

1. Rutiinitarkastuksia ja ennaltaehkäisevää huoltoa ei yleensä vaadita, lukuun ottamatta karan tiivisteen satunnaista säätöä ja venttiilin säännöllistä kiertoa avoimesta kiinni.

2.Jos tiiviste vuotaa, kiristä tiivistemutteria myötäpäivään noin neljänneskierros – tai kunnes vuoto lakkaa – lisätäksesi varren tiivisteen tiivistyspainetta. Älä koskaan pakkaa venttiiliä uudelleen, kun se on järjestelmäpaineen alaisena.

3. Kun vaihdat venttiilin karaa, vaihda myös tiivistemateriaali.

Varaosat

Normaaleissa käyttöolosuhteissa varaosia tarvitaan harvoin. Suositeltavat varaosat kullekin venttiilityypille ovat: Levy-, pidike- ja saranakokoonpano.

Kun tilaat osia, ilmoita venttiilin numero, koko, tarvittava osa ja arvioitu ikä.

Huolto

1. Säännöllinen puhdistus. Jotta putkilinjassa olevien epäpuhtauksien ja sedimenttien vaikutus takaiskuventtiiliin vältetään, on täyskuparinen vaakasuora takaiskuventtiili ja putkilinjan sisäpuoli puhdistettava säännöllisesti.

2. Huomaa vuorotellen kylmän ja kuuman veden käyttö. Takaiskuventtiilin toistuva avaaminen ja sulkeminen aiheuttaa vaurioita, joten vuorotellen kylmän ja kuuman veden käyttöä tulee välttää.

3. Huomaa paine. Täyskuparista vaakasuuntaista takaiskuventtiiliä käytettäessä tulee kiinnittää huomiota putkilinjan painetilanteeseen, sillä liian korkea paine vaikuttaa haitallisesti takaiskuventtiiliin. Lyhyesti sanottuna täyskuparinen vaakasuora takaiskuventtiili on yleisesti käytetty laite putkistojärjestelmissä, ja sen käyttö ja huolto on erittäin yksinkertaista ja helppoa. Varsinaisessa käytössä käyttäjien tulee toimia ja huoltaa yllä olevia vaatimuksia käyttövaikutuksen varmistamiseksi.
