Paineenalennusventtiili

GenTant-venttiilit on suunniteltu kestämään ja tarkkuuteen, ja ne ovat insinöörien määrittämiä ja yhteistyökumppanit maailmanlaajuisesti hankkineet. Olemme sitoutuneet laadunvalvontaan ja tuotamme ammattimaisesti korkealaatuisia ratkaisuja, jotka on räätälöity erilaisiin sovellustarpeisiin. Tehtaamme tarjoaa räätälöityjä palveluita ja ilmaisia ​​näytteitä, joiden avulla voit arvioida tuotteemme ennen päätöksentekoa. Pyydämme sinua tutustumaan teknisiin tietoihimme tai keskustelemaan hakemusvaatimuksistasi tiimimme kanssa. Tehdään yhteistyötä toimittaaksemme luotettavia, kustannustehokkaita paineenhallintaratkaisuja seuraavaan projektiisi.

Tuotteen ominaisuus ja sovellus

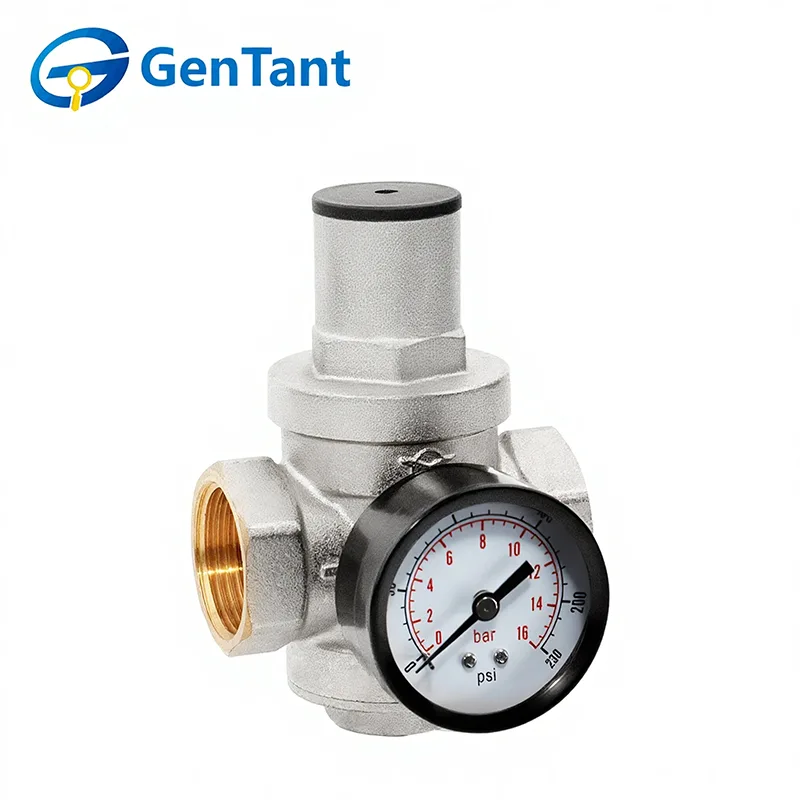

Tämä paineenalennusventtiili, joka tunnetaan myös nimellä paineensäädin, on suunniteltu käytettäväksi kuuman ja kylmän veden syöttöjärjestelmissä säädettävän paineen alentamiseksi. Se ylläpitää johdonmukaisesti alavirran painetta asetuspisteessä tai sen alapuolella riippumatta pääsyöttöpaineen vaihteluista. Edes staattisissa olosuhteissa paine säätimen jälkeen ei ylitä esiasetettua arvoa. Toiminnan jälkeisen toimintaperiaatteen ansiosta se varmistaa tarkan ja luotettavan ohjauksen. Säätimessä on sivussa kierreportti paineen valvontaa varten (painemittari myydään erikseen), ja molemmat liitospäät on varustettu nailonsuojakorkilla tiivisteen eheyden varmistamiseksi.

Tuoteparametri (erittely)

Nimellishalkaisija: DN15 - DN50

Suurin tulopaine: 2,5 MPa

Paineensäätöalue: 0,1 - 0,55 MPa

Tehdasasetettu lähtöpaine: 0,3 MPa

Käyttöaineen enimmäislämpötila: +80°C

Ulottuvuus

Tuotteen rakenne ja toimintaperiaate

Rakenne

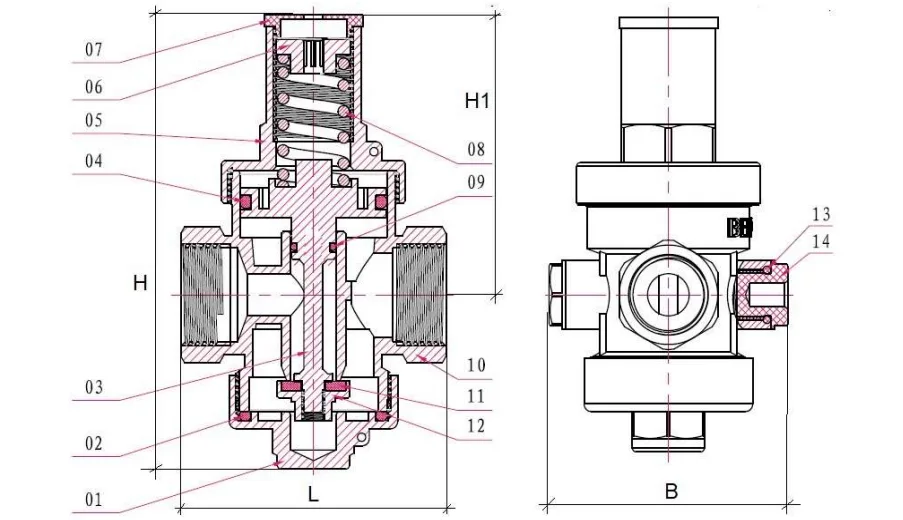

GenTant-paineenalennusventtiili koostuu tulo- ja ulostuloliitännöistä, jousikuormitteisesta anturielementistä ja säätömekanismista.

Toimintaperiaate

Neste tulee sisääntulokammioon ja kohdistaa yhtä suuren voiman venttiilin tulppaan ja männän alapintaan. Jousen voima pitää säätimen auki, kunnes ulostulokammion mäntään vaikuttava keskipaine tasapainottuu asetetun paineen kanssa. Tässä vaiheessa venttiilitulppa alkaa sulkea kammioiden välistä kulkua, lisää vastusta ja laskee ulostulopainetta asetettuun arvoon. Messinkisellä säätömutterilla säätimen ulostulopaine voidaan asettaa haluttuun arvoon, joka poikkeaa tehtaalla esiasetusta (3 bar).

Asennus- ja käyttöohjeet

Paineensäädin voidaan asentaa mihin tahansa suuntaan. Nesteen suunnan tulee vastata venttiilin runkoon merkittyä nuolta. Säätöholkin tulee olla käyttöasennossa.

Säädin tulee asentaa paikkaan, joka helpottaa käyttöönottoa ja huoltoa.

Säätimen eteen on asennettava mekaaninen suodatin, jonka suodatushienokkuus on vähintään 500 mikronia.

Asennuksen aikana on täytettävä seuraavat ehdot:

● Puhdista ja huuhtele putkilinjan tuloosa perusteellisesti.

● Varmista, että säätimen työkammioon ei pääse tiivistemateriaaleja (kuten PTFE-kierretiivisteteippiä, hampputiivistenauhaa jne.).

● Uudisrakennuksissa tai suurissa saneerausprojekteissa putkiston painetestaus ja huuhtelu on suoritettava ennen säätimen asennusta.

GenTant-paineenalennusventtiili ei saa kestää putkilinjan kuormia (mukaan lukien taivutus, puristus, jännitys, vääntö, kohdistusvirhe, tärinä, kiinnikkeiden epätasainen kiristäminen jne.). Tarvittaessa on asennettava tuet tai kompensaattorit poistamaan putkiston venttiiliin kohdistuvat kuormitukset. Säätimen suurin asennusmomentti on lueteltu alla olevassa taulukossa

On suositeltavaa asentaa säädin ennen vesimittaria. Paineensäätö on suoritettava painemittarilla, joka voidaan asentaa säätimen pistokkeen paikkaan. Mittari näyttää säätimen ulostulopaineen.

Säädä asetettua painetta avaamalla ensin korkki ja kiertämällä sitten säätöruuvia jakoavaimella, kunnes haluttu paine on saavutettu painemittarin osoittamalla tavalla. Säätöruuvin kiertäminen myötäpäivään lisää asetettua painetta, kun taas kääntäminen vastapäivään vähentää sitä. Kiristä kansi kunnolla säädön jälkeen.

Melun tai kavitaation välttämiseksi on suositeltavaa pitää tulo/poistopainesuhde alle 2,5 MPa:ssa. Esimerkiksi, jos vaadittu ulostulopaine on 4 baaria, tulopaine ei saa ylittää 10 baaria. Harkitse tarvittaessa lisäpaineenalennusventtiilien asentamista sarjaan.
