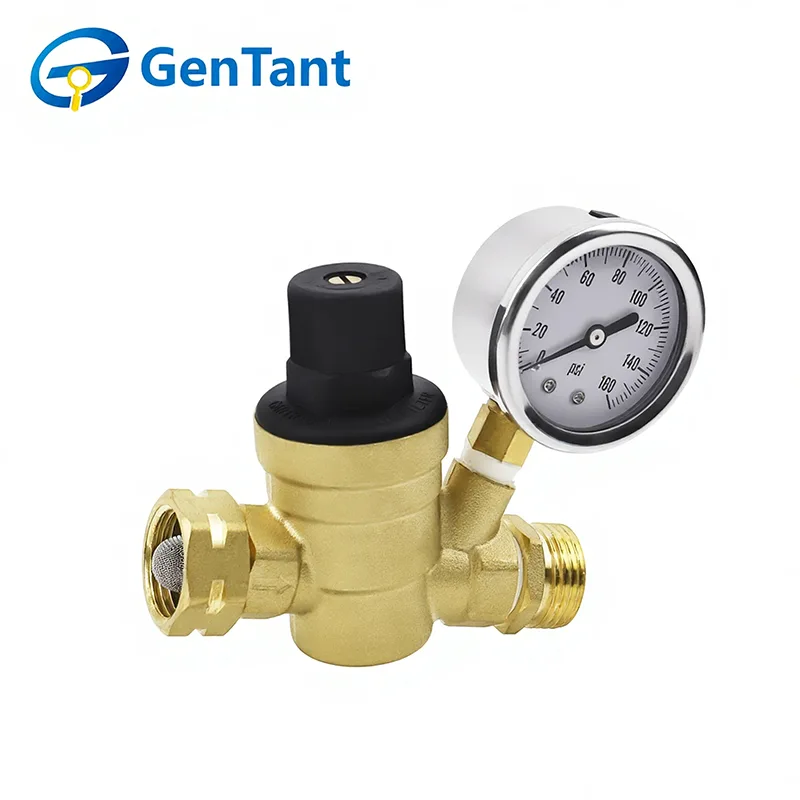

Paineenalennusventtiili mittarilla

Paineenalennusventtiili mittarilla on integroitu ohjausyksikkö, joka on suunniteltu varmistamaan tarkka paineenhallinta nestejärjestelmissä. Venttiilin ydintoiminto on automaattisesti alentaa korkeampi, vaihteleva tulopaine vakaalle, turvalliselle ja ennalta määritetylle ulostulotasolle, mikä suojaa alavirran putkistoja, laitteita ja laitteita vaurioilta. Integroitu painemittari varmistaa välittömän, yhdellä silmäyksellä asetetun ulostulopaineen visuaalisen tarkastuksen, mikä helpottaa vaivatonta valvontaa, alkuasetusta ja jatkuvaa järjestelmän diagnostiikkaa.

Tuotteen ominaisuus ja sovellus

Tämä staattinen ja dynaaminen paineenalennusventtiili, jossa on mittari, ylläpitää vakaan alavirran paineen suurista tulon vaihteluista huolimatta. Vankka PN16-luokan rakenne mahdollistaa sekä vaaka- että pystyasennuksen vaikuttamatta suorituskykyyn, säätöön tai tiivistykseen. Eurooppalaisten EN1567 standardien mukainen, sen säätöjousi on täysin eristetty juomavedestä hygienian ja turvallisuuden takaamiseksi.

Pääasiassa kunnallisissa vesihuoltojärjestelmissä, joissa on korkea tai epävakaa putkistopaine, venttiili vähentää ja stabiloi tehokkaasti tuloveden painetta loppukäyttäjien kannalta. Sen keskeisenä tehtävänä on ylläpitää automaattisesti jatkuvaa alavirtaa paineen ylävirran vaihteluista huolimatta samalla, kun se täyttää virtaustarpeen, mikä varmistaa luotettavan ja turvallisen asuinvesihuollon.

Tuoteparametri (erittely)

Kierreliitäntätyyppi

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Tekniset tiedot

Suurin sallittu käyttöpaine (PN): 16 bar

Paineensäätöalue (Ps): 1-6 bar

Poistopaine Tehdasasetus: 3 bar

Lähtöpaineen vaihtelualue: ±10 %

Käyttölämpötila-alue: 0 ℃ (ei jäätymätön) ~ (80 ℃

Melutaso (dB(A)): 30 dBA

Materiaalin koostumus

① Venttiilin runko, venttiilin kansi, venttiilikela: HPb59-1

② Tiivistyselementti: EPDM

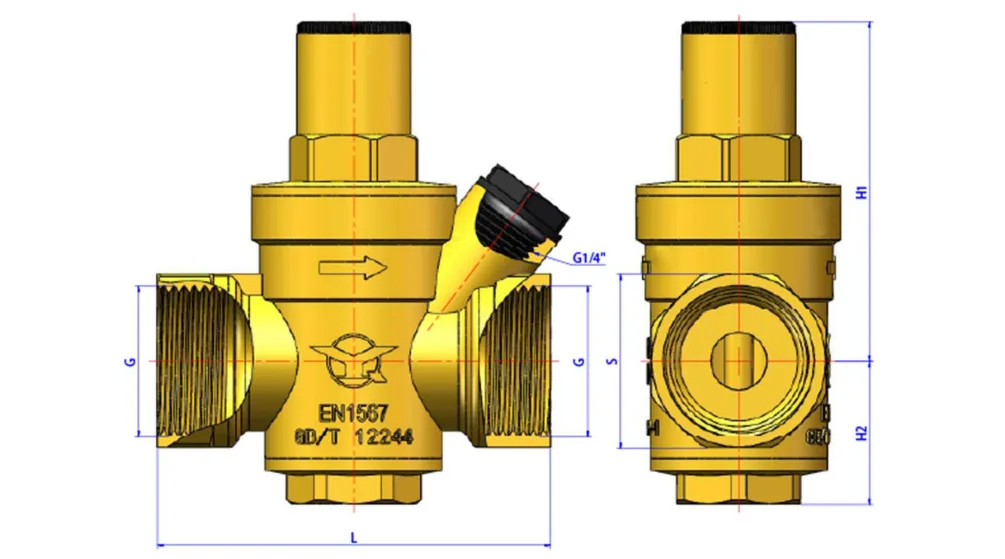

Tuotteen mitat

Tuotteen rakenne ja toimintaperiaate

Toimintaperiaate

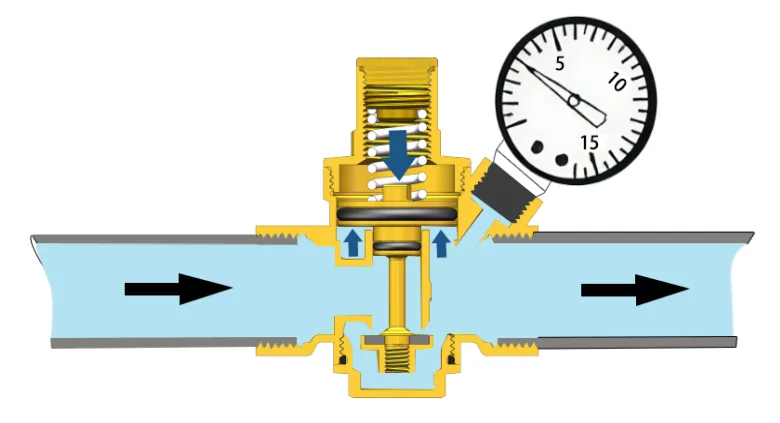

Paineenalennusventtiilin ydintoiminto on korkeiden tulopaineiden tarkka modulointi stabiloiduksi, kalibroiduksi lähtöpaineeksi, mikä suojaa myöhempien kotitalouksien ja teollisuuden nestejärjestelmien eheyttä ylijännitetapahtumia tai paikallisia ylipaineolosuhteita vastaan.

Mekaanisesti laite muodostaa hydraulisen tasapainon tasapainottamalla kahta ensisijaista voimaa: esijännitetyn jousen kohdistamaa staattista voimaa, joka jännittää venttiilin avoimeen asentoon, vasten dynaamista sulkemisvoimaa, jonka synnyttää ylävirran nestepaine, joka vaikuttaa sisäiseen mäntään. Tämä jatkuva, itsetoimiva tasapaino ylläpitää tehokkaasti johdonmukaista, alennetun paineen tilaa alavirtaan ja optimoi sekä nesteen syötön että järjestelmän suojauksen.

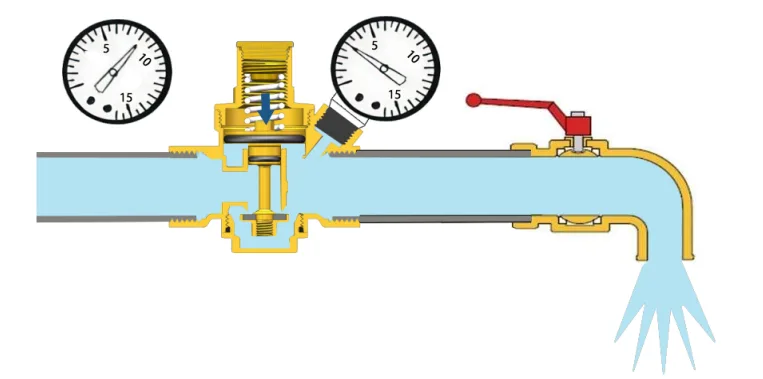

Käyttötila vedenkulutuksen aikana

Kun vesihana avataan, sisäisen jousen kohdistama voima ylittää männän alapintaan vaikuttavan ylöspäin suuntautuvan hydraulipaineen. Tämän seurauksena mäntä kääntyy alaspäin ja avaa siten nesteen virtauskanavan. Kun lisähanat aktivoituvat, männän alla oleva vastapaine pienenee, mikä johtaa suhteelliseen kasvuun paineenalennusventtiilin läpi kulkevassa tilavuusvirtauksessa.

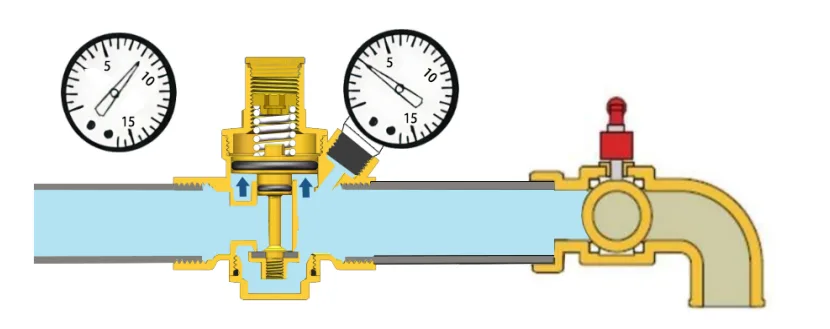

Toimintatila nollavirtauksen aikana

Kun alavirran hana suljetaan, hydraulipaine alavirtapiirin sisällä kohoaa. Tämä kohonnut paine ajaa sisäisen männän ylöspäin tiivistäen tehokkaasti nesteen kulkua ja stabiloimalla alavirran paineen sen ennalta määrättyyn asetuspisteeseen. Paineenalennusventtiilin välitön sulkeutuminen saavutetaan, kun mäntään vaikuttava ylöspäin suuntautuva hydraulinen voima ylittää sisäisen jousimekanismin kohdistaman vastavoiman.

Asennus- ja käyttöohjeet

4.1 Ennen mittarilla varustetun paineenalennusventtiilin asentamista on suositeltavaa puhdistaa ilma ja lika putkistosta.

4.2 Tarkista veden virtaussuunta (merkitty nuolella venttiilin rungossa).

4.3 Paineenalennusventtiili voidaan asentaa sekä pysty- että vaakasuoraan putkiosaan (käänteinen asennus on kielletty).

4.4 Venttiiliä ei saa asentaa paikkoihin, joissa voi esiintyä jäätymistä, kuten ulos, koska jäätyminen vaurioittaa yksikköä.

4.5 Paineenalennusventtiili tulee asentaa helposti saavutettavaan paikkaan paineen säätöä ja lukemista varten. Asennusta putkiakseleiden sisään ei suositella jäätymismahdollisuuden vuoksi.

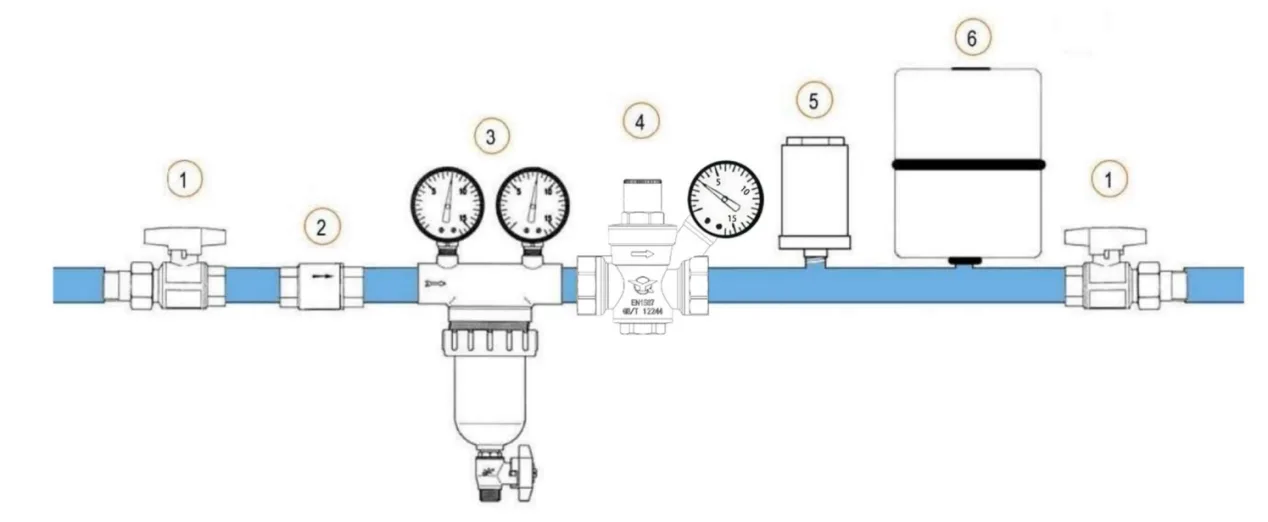

4.6 "Vesivasara"-ilmiö on ensisijainen syy paineenalennusventtiilin vikaantumiseen. Alla olevan kuvan mukaisia ​​asennusmenetelmiä suositellaan, koska ne optimoivat kaikkien myöhempien laitteiden toiminnan ja helpottavat huoltotehtäviä.

① Sulkuventtiili: Asennettu paineenalennusventtiilin eteen ja jälkeen helpottamaan eri laitteiden huoltotoimenpiteitä.

② Takaiskuventtiili: Estää takaisinvirtauksen.

③ Suodatin: Suodattaa pääsyöttöputken epäpuhtaudet estääkseen likaantumisen kaikissa loppupään laitteissa ja ylläpitääkseen niiden suorituskykyä.

④ Mäntätyyppinen dynaaminen vakaa paineenalennusventtiili.

⑤ Vesivasaran pysäytin: Estää putkiston heilahtelut, kun vedensyöttö palautetaan keskeytyksen jälkeen, mikä voi vahingoittaa kaikkia alavirran laitteita.

⑥ Paisunta-astia: Käytetään kuuman veden ja kuuman veden varastointijärjestelmissä, joissa paine voi nousta nesteen lämmön vaikutuksesta, mikä absorboi ylipainetta.

paineen säätely

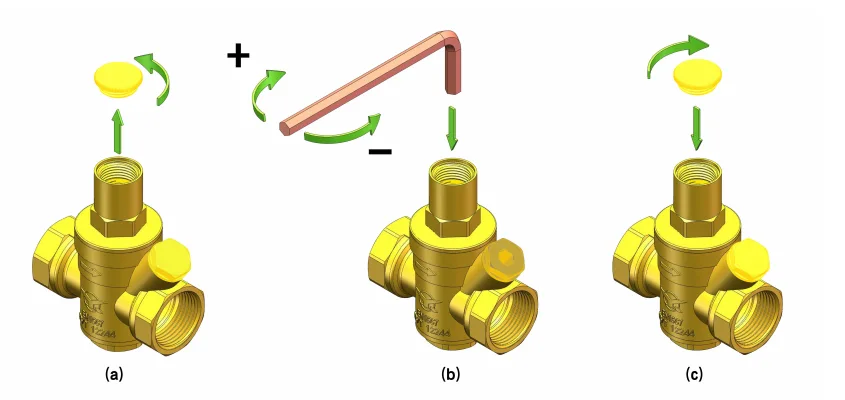

Paineenalennusventtiilin ja mittarin ulostulopaine on tehtaalla asetettu 3 baariin; alavirran painetta voidaan säätää seuraavilla menetelmillä:

1.Sulje paineenalennusventtiilin takana oleva sulkuventtiili

2.Kierrä muovikorkki auki vastapäivään

3. Aseta kuusiokoloavain paineenalennusventtiilin säätökorkkiin säätääksesi: käännä myötäpäivään lisätäksesi alavirran painetta, käännä vastapäivään vähentääksesi painetta (kuva b)

4. Paineenalennusventtiilin painemittarissa näkyvä painearvo on säädetty alavirran paine

5. Kun säätö on valmis, kiristä muovikorkki myötäpäivään

Melun tai kavitaatioilmiöiden välttämiseksi on suositeltavaa pitää tulo-ulostulopaineen alennussuhde alle 2,5:ssä. Esimerkiksi jos vaadittu ulostulopaine on 4 baaria, tulopaine ei saa ylittää 10 baaria. Harkitse tarvittaessa lisäpaineenalennusventtiilien asentamista sarjaan, jotta haluttu paineen aleneminen saavutetaan vaiheittain.

Vianmääritys

① Paineenalennusventtiili, jonka mittareita on asennettu kuumavesiputkiin tai kuumavesivarastointijärjestelmiin, kokee myötävirran paineen nousun. Tämä johtuu siitä, että veden lämmittäminen lisää painetta, ja kun veden kulutusta ei ole, paineenalennusventtiili on suljetussa tilassa, mikä estää kerääntynyttä painetta "vapautumasta".

Ratkaisu: Asenna paisunta-astia kuuman veden sisääntulon ja paineenalennusventtiilin väliin kohonneen paineen imemiseksi.

② Epäjohdonmukainen myötävirtapaine asetetun painearvon kanssa. Alueilla, joissa veden laatu on huono, paineenalennusventtiilin läpi virtaavat epäpuhtaudet voivat helposti kerääntyä venttiilin istukan ja männän väliin, mikä estää venttiiliä sulkeutumasta kokonaan. Tämä sallii ylävirran paineen tihkumisen alavirran puolelle, mikä nostaa myötävirran painetta.

Ratkaisu: Asenna suodatin paineenalennusventtiilin yläpuolelle ja suorita säännöllinen puhdistus.
