Keskitehoinen maapalloventtiili

Medium-Duty Globe Valve on perusvirtauksen ohjauslaite, joka on suunniteltu luotettavaan kuristukseen, säätöön ja päälle/pois-huoltoon nestejärjestelmissä. Sen toiminta keskittyy ainutlaatuiseen sisäiseen suunnitteluun: neste virtaa "S"-reittiä pitkin ja sitä ohjataan levyllä tai tulpalla, joka liikkuu kohtisuorassa paikallaan olevaan istuinrenkaaseen. Tämä tarjoaa tarkan virtausnopeuden modulaation, hyvän sammutuskyvyn ja hienon paineen ja tilavuuden hallinnan. Se on suunniteltu kestämään suorituskykyä ilman äärimmäisiä olosuhteita, ja se on ihanteellinen veden, höyryn, öljyn tai kaasun tasapainottamiseen, eristämiseen ja säätelyyn liikerakennuksissa, teollisuuslaitoksissa ja LVI-järjestelmissä, joissa vaaditaan toistuvaa säätöä tai luotettavaa tiivistystä.

Tuotteen ominaisuus ja sovellus

Keskitehoiset maapalloventtiilit on suunniteltu tarkkuuteen kaupallisissa LVI- ja talousvesijärjestelmissä. Keskeisiä ominaisuuksia ovat vankka pallomainen runko ja liikkuva levy, joka mahdollistaa tarkan kuristuksen ja luotettavan sammutuksen vaihtelevissa paineissa. Niitä käytetään laajalti lämmitys-/jäähdytyssilmukoiden tasapainottamiseen, kattilan syöttöveden säätelyyn ja höyrylinjojen hallintaan. Niiden kestävä muotoilu takaa vakaan virtauksen ohjauksen ja pitkän aikavälin turvallisuuden nykyaikaiselle rakennusinfrastruktuurille.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -10°C ≤ T ≤ 120°C

Lanka on ISO 228 -standardin mukainen

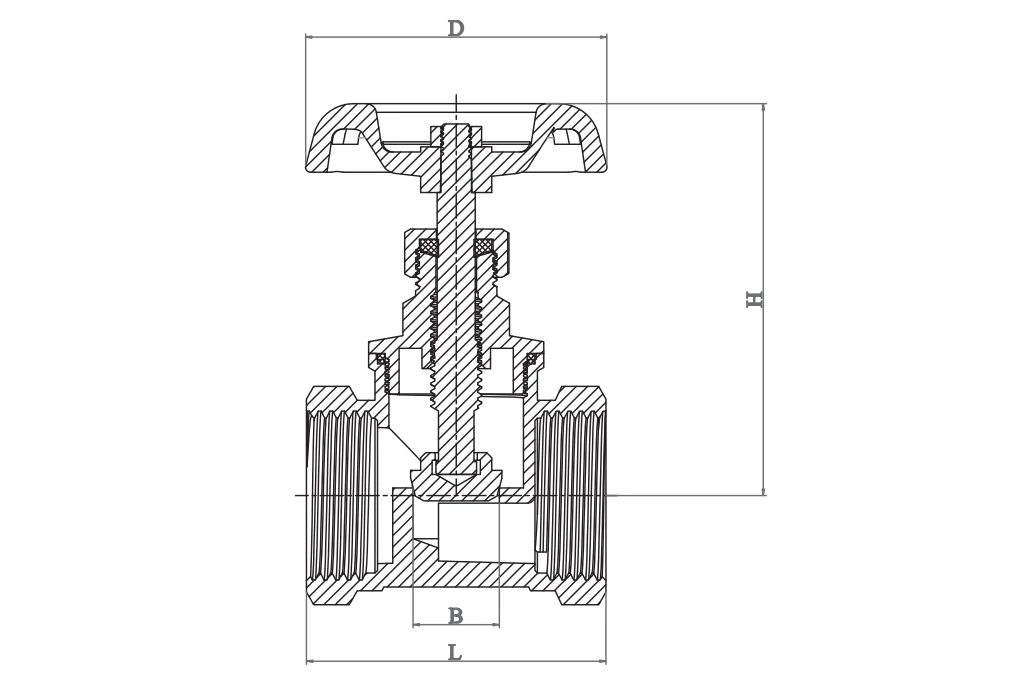

Tuotteen mitat

Asennusohjeet

1.Puhdista ja valmistele putkisto huolellisesti ennen venttiilin asentamista.

2. Ennen asennusta poista kaikki suojapäädyt ja tarkasta venttiiliportit ja istukkapinnat varmistaaksesi, että ne ovat puhtaat.

3. Tarjoa venttiilille riittävä tuki välttääksesi liitosputkien aiheuttaman jännityksen.

4.Varmista, että venttiilin paine- ja lämpötilaarvot sopivat tarkoitettuihin käyttöolosuhteisiin.

5. Ennen kuin otat venttiilin käyttöön, kierrä se kokonaan avoimesta kiinni varmistaaksesi moitteettoman toiminnan.

6. Tarkista asennuksen jälkeen, että tiivistemutteri on kunnolla kiristetty.

7. Keskitehoisille palloventtiileille on suositeltavaa asentaa kara pystysuorassa ja käyttökahva päällä.

Käyttöohjeet

Luisti- ja palloventtiilit ovat käsikäyttöisiä. Käännä kahvaa vastapäivään avataksesi ja myötäpäivään sulkeaksesi.

Tarkastus ja huolto

1. Rutiinitarkastuksia ja ennaltaehkäisevää huoltoa ei yleensä vaadita, lukuun ottamatta karan tiivisteen satunnaista säätöä ja venttiilin säännöllistä kiertoa avoimesta kiinni.

2.Jos tiiviste vuotaa, kiristä tiivistemutteria myötäpäivään noin neljänneskierros – tai kunnes vuoto lakkaa – lisätäksesi varren tiivisteen tiivistyspainetta. Älä koskaan pakkaa Medium Duty -palloventtiiliä uudelleen, kun se on järjestelmäpaineen alaisena.

3. Kun vaihdat venttiilin karaa, vaihda myös tiivistemateriaali.

Varaosat

Normaaleissa käyttöolosuhteissa varaosia tarvitaan harvoin. Suositeltavat varaosat kullekin venttiilityypille ovat:

Maapalloventtiilit: Kahva, kahvan mutteri, tiiviste, tiiviste, tiivistemutteri, levy ja istukka.

Kun tilaat osia, ilmoita venttiilin numero, koko, tarvittava osa ja arvioitu ikä.
