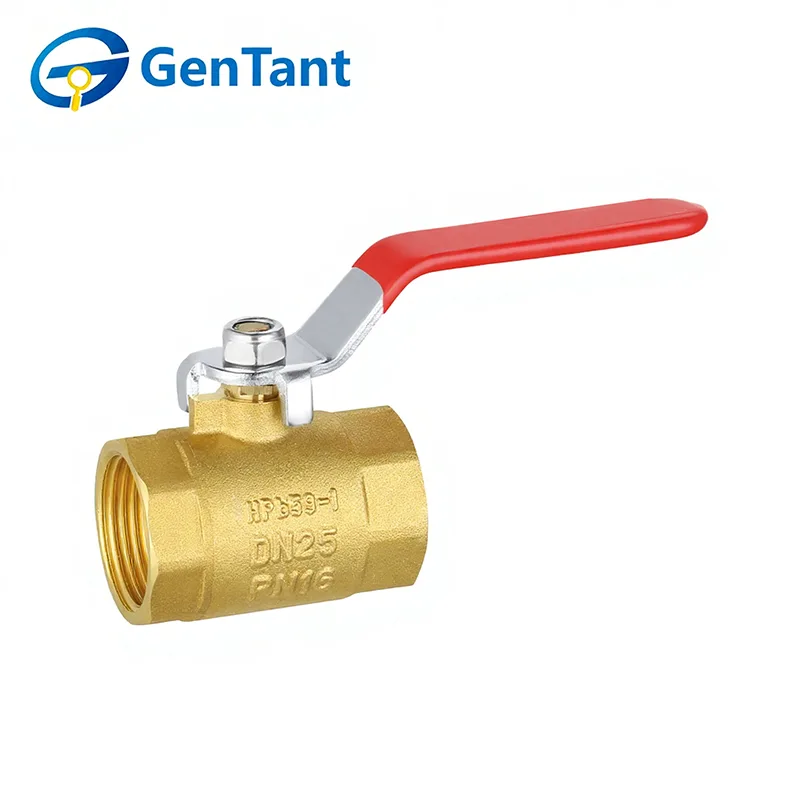

Naaraspuolinen kierrepalloventtiili

Female Thread Ball Valve on erittäin monipuolinen ja tehokas neljänneskierrossulkulaite, joka on suunniteltu luotettavaan päälle/pois-ohjaukseen useissa nestejärjestelmissä. Sen ensisijainen tehtävä on käynnistää tai pysäyttää virtaus kiertämällä onttoa, rei'itettyä palloa 90 astetta venttiilin rungossa. Avoimessa asennossa reikä on linjassa putkilinjan kanssa täyden, esteettömän virtauksen ja minimaalisen painehäviön aikaansaamiseksi; suljettuna pallon kiinteä puoli estää virtausreitin kokonaan. Sen porteissa on sisäiset (naaras) kierteet, ja se on suunniteltu liitettäväksi suoraan ulkopuolisiin (uros) kierteisiin putkiin tai liittimiin, mikä tarjoaa kompaktin, vankan ja vuotamattoman tiivisteen, joka on ihanteellinen sovelluksiin, jotka vaativat toistuvaa käyttöä.

Tuotteen ominaisuus ja sovellus

Naaraskierrepalloventtiileissä on sisäkierteet molemmissa päissä, mikä mahdollistaa turvallisen, suoran liitännän uroskierteisiin putkiin ilman ylimääräisiä liittimiä. Niiden kompakti neljänneskierrosrakenne takaa nopean sammutuksen ja luotettavan, vuotamattoman suorituskyvyn. Asuin- ja kaupallisilla aloilla ne ovat välttämättömiä juomavesilinjoille, LVI-järjestelmille ja kaasuputkille. Niiden helppo asennus tekee niistä parhaan vaihtoehdon urakoitsijoille ja huoltokorjauksille.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöaine: Vesi

Käyttölämpötila: -10°C ≤ T ≤ 80°C

Lanka on ISO 228 -standardin mukainen

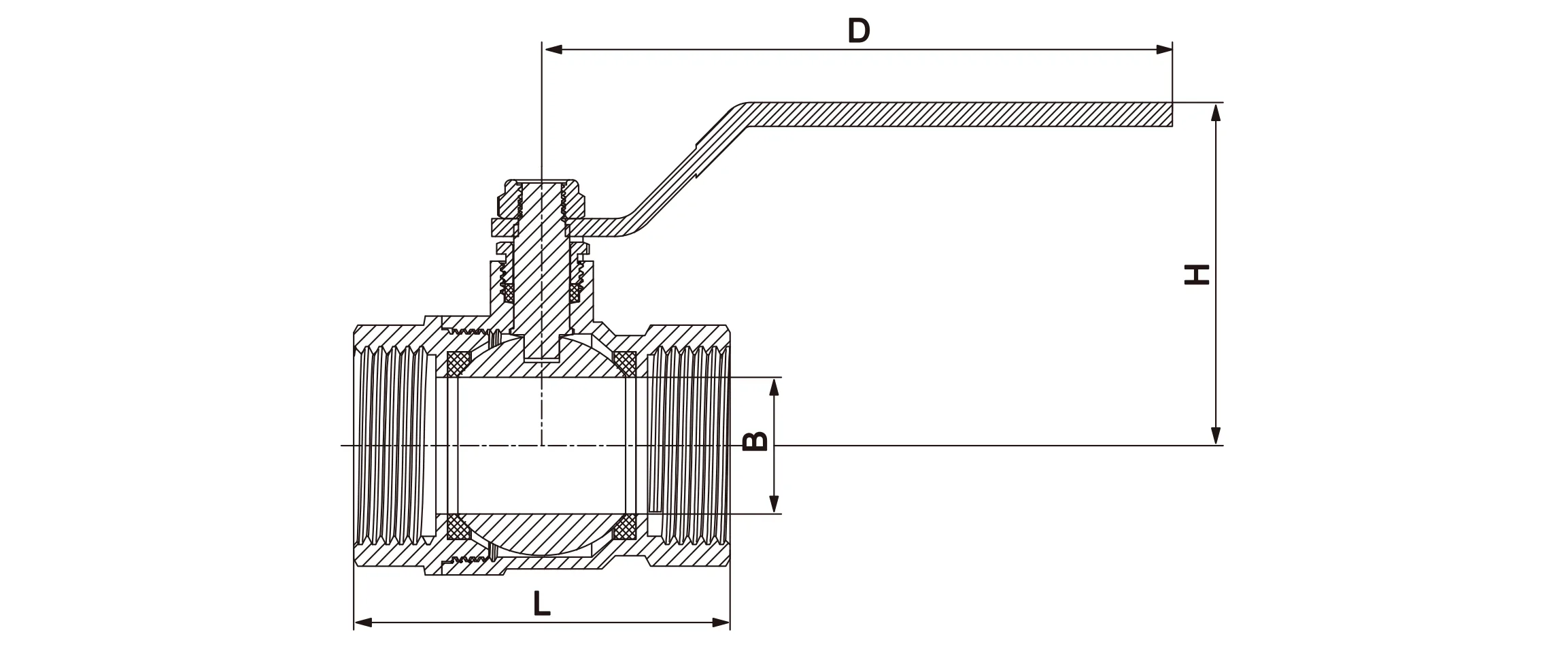

Tuotteen mitat

Tuotteen ominaisuudet ja edut

GenTant Female -kierrepalloventtiilit on suunniteltu nopeaan sulkeutumiseen ja luotettavaan virtauksen aktivointiin.

Ensiluokkainen materiaali: Valmistettu korkealaatuisesta HPb59-1 messingistä (kansallinen standardi).

Optimaalinen virtaus: Tarjoaa pienimmän mahdollisen virtausvastuksen (todellisuudessa nolla).

Korkea suorituskyky: Kestää korkeita paine-eroja sulkemisen aikana.

Nopea toiminta: Tietyissä malleissa on avautumis-/sulkeutumisnopeus 0,05 s - 0,1 s, mikä on ihanteellinen automatisoituihin järjestelmiin.

Kompakti rakenne: Kevyt ja tilaa säästävä helppoon integrointiin erilaisiin putkistoverkkoihin.

Asennusohjeet

Pitkäkestoisen suorituskyvyn varmistamiseksi ja rakenteellisten vaurioiden estämiseksi asennuksen saa suorittaa vain pätevä ammattilainen.

Valmistelu: Varmista, että putkisto on puhdas. Poista suojakorkit ja tarkasta portit roskien varalta.

Kohdistus: Varmista, että liitosputket ovat täysin kohdakkain. Liiallinen kohdistusvirhe aiheuttaa asennusrasitusta, joka voi vahingoittaa venttiiliä.

Oikea työkalu: Käytä jakoavainta tai putkipihtejä sopivalla vääntömomentilla venttiilin kuusikulmaisessa tai kahdeksankulmaisessa osassa, joka on lähinnä kiristettävää kierrettä. Älä koskaan kohdista voimaa vastakkaiseen päähän, koska se saattaa vääntää kehon.

Kierteen tiivistys: Käytä PTFE-tiivisteainetta vain putken kierteisiin. Noudata ISO 228 -standardeja kierteen pituuden suhteen; älä kiristä liikaa, sillä kierteen "alistaminen" voi vahingoittaa sisäisiä tiivistepintoja.

Järjestelmätuki: Tarjoa riittävä tuki, jotta putkien paino ei rasita venttiiliä.

Ennen huoltoa tarkistus: Varmista, että paine- ja lämpötilaarvot vastaavat järjestelmää ja kierrä venttiili kokonaan (auki/kiinni) kerran ennen käyttöönottoa.

Käyttöohjeet

Toiminta: Naaraspuoliset kierrepalloventtiilit on tarkoitettu vain päälle/pois-huoltoon. Ne on pidettävä täysin auki tai kokonaan suljettuina, eikä niitä saa käyttää kuristukseen (virtauksen säätelyyn).

Mekanismi: Nämä ovat kaksisuuntaisia ​​venttiileitä. Kahvan asento osoittaa virtaussuunnan.

Vesivasaran ehkäisy: Älä sulje venttiiliä liian äkillisesti välttääksesi "vesivasaran" vaikutukset (äkilliset painepiikit).

Kahvan käyttö: Käytä vain tehtaalla toimitettua kahvaa. Älä koskaan käytä laajennuksia vipuvoiman lisäämiseen, koska liiallinen vääntömomentti vahingoittaa sisäisiä osia.

Tarkastus ja huolto

Yleinen hoito: Säännöllinen huolto on tyypillisesti tarpeetonta satunnaisten pyöräily- ja varren tiivistystarkastusten lisäksi.

Suodatus: On erittäin suositeltavaa asentaa suodatin järjestelmän sisääntuloon venttiilin sisäisen tiivisteen suojaamiseksi.

Vuodon valvonta: Jos varsi vuotaa, kiristä tiivistemutteria myötäpäivään 1/4 kierrosta. PTFE-tiiviste on suunniteltu kompensaatiota varten.

Turvallisuusvaroitus: Älä koskaan yritä pakata tai purkaa venttiiliä, kun järjestelmä on paineistettu. Poista paine aina ensin.

Ei purkamista: Emme suosittele kaksiosaisten venttiilien purkamista osien vaihtoa varten, koska tämä yleensä vaarantaa rungon/peräkappaleen eheyden.
