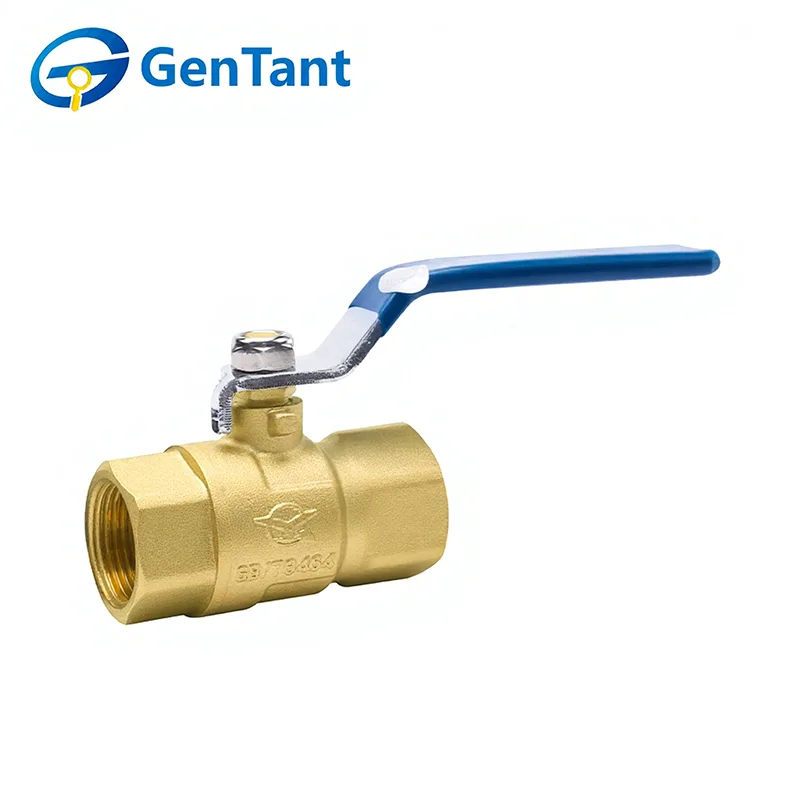

Jatkettu naaraspuolinen kierrepalloventtiili

Extended Female Thread Ball Valve on erityinen muunnelma, joka on suunniteltu sovelluksiin, jotka vaativat helpompaa pääsyä ja käyttöä vaikeapääsyisissä tai eristettyissä putkistoissa. Sen ydintoiminto heijastelee tavallisen palloventtiilin toimintaa: tarjoaa luotettavan, neljänneskierroksen päälle/pois-ohjauksen nestevirtaukselle minimaalisella painehäviöllä. Määrittelevä piirre on pidennetty varsikokoonpano, joka sijoittaa käyttökahvan kauemmaksi venttiilin rungosta. Tämän ansiosta toimilaite voi työntyä putken eristyksen, seinäpaneelien tai muiden esteiden ulkopuolelle, mikä mahdollistaa turvallisen ja kätevän manuaalisen käytön ilman, että ympäröivät materiaalit poistetaan. Venttiili päätyy sisäkierteillä (naaras) suoraa liittämistä varten ulkokierteisiin putkiin, mikä tarjoaa turvallisen ja kompaktin tiivisteen LVI-, lämmitys- ja teollisuusjärjestelmissä.

Tuotteen ominaisuus ja sovellus

Jatkettu naaraspuolinen kierrepalloventtiili on suunniteltu pitkänomaisella rungolla helpottamaan asennusta eristettyihin putkijärjestelmiin tai upotettuihin seinätiloihin. Tämä laajennus mahdollistaa kahvan toiminnan vapaasti häiritsemättä paksuja eristekerroksia, joita yleisesti löytyy kaupallisista LVI- ja jäähdytysvesiverkoista. Sen ensisijainen ominaisuus on syvä sisäkierre, joka varmistaa korkean vääntömomentin, vuotamattoman liitännän, joka on ihanteellinen raskaisiin asuinrakennusten putkitöihin ja korkean hyötysuhteen rakennusprojekteihin.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 2,0 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -10°C ≤ T ≤ 120°C

Lanka on ISO 228 -standardin mukainen

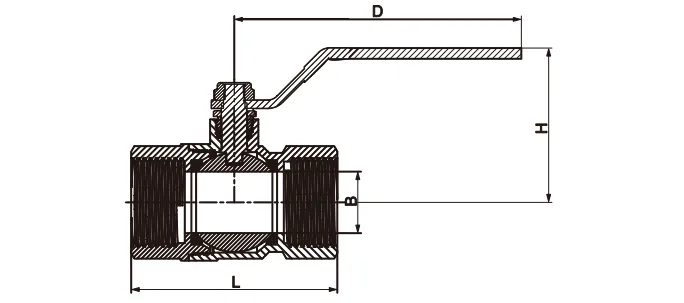

Tuotteen mitat

Tuotteen ominaisuudet ja edut

GenTant Extended Female Thread Ball Venttiilit on suunniteltu nopeaan sulkeutumiseen ja luotettavaan virtauksen aktivointiin.

Ensiluokkainen materiaali: Valmistettu korkealaatuisesta HPb59-1 messingistä (kansallinen standardi).

Optimaalinen virtaus: Tarjoaa pienimmän mahdollisen virtausvastuksen (todellisuudessa nolla).

Korkea suorituskyky: Kestää korkeita paine-eroja sulkemisen aikana.

Nopea toiminta: Tietyissä malleissa on avautumis-/sulkeutumisnopeus 0,05 s - 0,1 s, mikä on ihanteellinen automatisoituihin järjestelmiin.

Kompakti rakenne: Kevyt ja tilaa säästävä helppoon integrointiin erilaisiin putkistoverkkoihin.

Asennusohjeet

Pitkäkestoisen suorituskyvyn varmistamiseksi ja rakenteellisten vaurioiden estämiseksi asennuksen saa suorittaa vain pätevä ammattilainen.

Valmistelu: Varmista, että putkisto on puhdas. Poista suojakorkit ja tarkasta portit roskien varalta.

Kohdistus: Varmista, että liitosputket ovat täysin kohdakkain. Liiallinen kohdistusvirhe aiheuttaa asennusrasitusta, joka voi vahingoittaa venttiiliä.

Oikea työkalu: Käytä jakoavainta tai putkipihtejä sopivalla vääntömomentilla venttiilin kuusikulmaisessa tai kahdeksankulmaisessa osassa, joka on lähinnä kiristettävää kierrettä. Älä koskaan kohdista voimaa vastakkaiseen päähän, koska se saattaa vääntää kehon.

Kierteen tiivistys: Käytä PTFE-tiivisteainetta vain putken kierteisiin. Noudata ISO 228 -standardeja kierteen pituuden suhteen; älä kiristä liikaa, sillä kierteen "alistaminen" voi vahingoittaa sisäisiä tiivistepintoja.

Järjestelmätuki: Tarjoa riittävä tuki, jotta putkien paino ei rasita venttiiliä.

Ennen huoltoa tarkistus: Varmista, että paine- ja lämpötilaarvot vastaavat järjestelmää ja kierrä venttiili kokonaan (auki/kiinni) kerran ennen käyttöönottoa.

Käyttöohjeet

Toiminta: Laajennetut naaraspuoliset palloventtiilit on tarkoitettu vain päälle/pois-huoltoon. Ne on pidettävä täysin auki tai kokonaan suljettuina, eikä niitä saa käyttää kuristukseen (virtauksen säätelyyn).

Mekanismi: Nämä ovat kaksisuuntaisia ​​venttiileitä. Kahvan asento osoittaa virtaussuunnan.

Vesivasaran ehkäisy: Älä sulje venttiiliä liian äkillisesti välttääksesi "vesivasaran" vaikutukset (äkilliset painepiikit).

Kahvan käyttö: Käytä vain tehtaalla toimitettua kahvaa. Älä koskaan käytä laajennuksia vipuvoiman lisäämiseen, koska liiallinen vääntömomentti vahingoittaa sisäisiä osia.

Tarkastus ja huolto

Yleinen hoito: Säännöllinen huolto on tyypillisesti tarpeetonta satunnaisten pyöräily- ja varren tiivistystarkastusten lisäksi.

Suodatus: On erittäin suositeltavaa asentaa suodatin järjestelmän sisääntuloon venttiilin sisäisen tiivisteen suojaamiseksi.

Vuodon valvonta: Jos varsi vuotaa, kiristä tiivistemutteria myötäpäivään 1/4 kierrosta. PTFE-tiiviste on suunniteltu kompensaatiota varten.

Turvallisuusvaroitus: Älä koskaan yritä pakata tai purkaa venttiiliä, kun järjestelmä on paineistettu. Poista paine aina ensin.

Ei purkamista: Emme suosittele kaksiosaisten venttiilien purkamista osien vaihtoa varten, koska tämä yleensä vaarantaa rungon/peräkappaleen eheyden.
