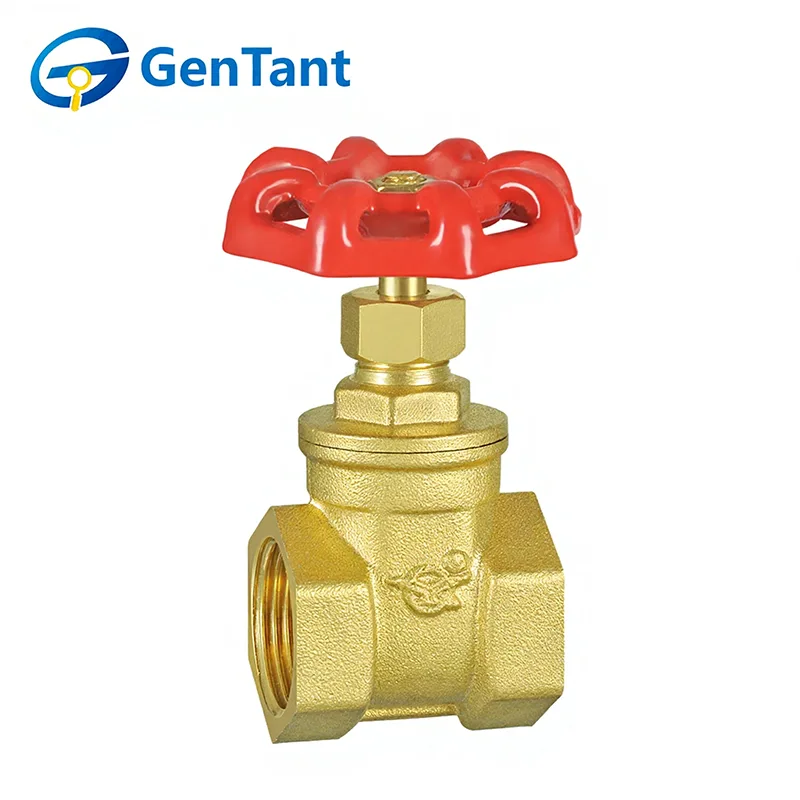

Keskitehoinen porttiventtiili

Medium-Duty Gate Valve on monipuolinen ja kestävä lineaariliikeventtiili, joka on suunniteltu luotettavaan eristyspalveluun useissa nesteenkäsittelyjärjestelmissä. Sen ensisijainen tehtävä on tarjota täydellinen, esteetön, suoraviivainen virtausreitti, kun se on täysin auki, ja täydellinen sulkeminen täysin suljettuna. Tämä saavutetaan nostamalla tai laskemalla kiinteää porttia tai kiilaa kohtisuoraan virtaukseen nähden, mikä luo tiiviin tiivistyksen venttiilin istuimia vasten. Se on suunniteltu kestämään suorituskykyä ilman raskaiden sovellusten äärimmäisiä paine- ja lämpötilavaatimuksia, ja se soveltuu ihanteellisesti veden, öljyn, kaasun ja höyryn on/off-ohjaukseen kunnallisissa, kaupallisissa ja teollisissa ympäristöissä. Se tarjoaa alhaisen virtausvastuksen ja pitkän käyttöiän oikein käytettynä.

Tuotteen ominaisuus ja sovellus

Keskitehoinen sulkuventtiili on suunniteltu luotettavaan on/off-säätöön keskipaineisissa putkistojärjestelmissä. Siinä on vankka runko, nouseva tai ei-nouseva varsi sekä tiiviisti tiivistävä portti minimaalisen painehäviön saavuttamiseksi täysin auki. Soveltuu vesi-, öljy-, kaasu- ja matalapainehöyrysovelluksiin, ja sitä käytetään laajalti teollisissa, kaupallisissa ja kunnallisissa järjestelmissä eristykseen, jakeluun ja prosessin ohjaukseen, kun toistuvaa käyttöä ei vaadita.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöaine: Vesi

Käyttölämpötila: -10°C ≤ T ≤ 100°C

Lanka on ISO 228 -standardin mukainen

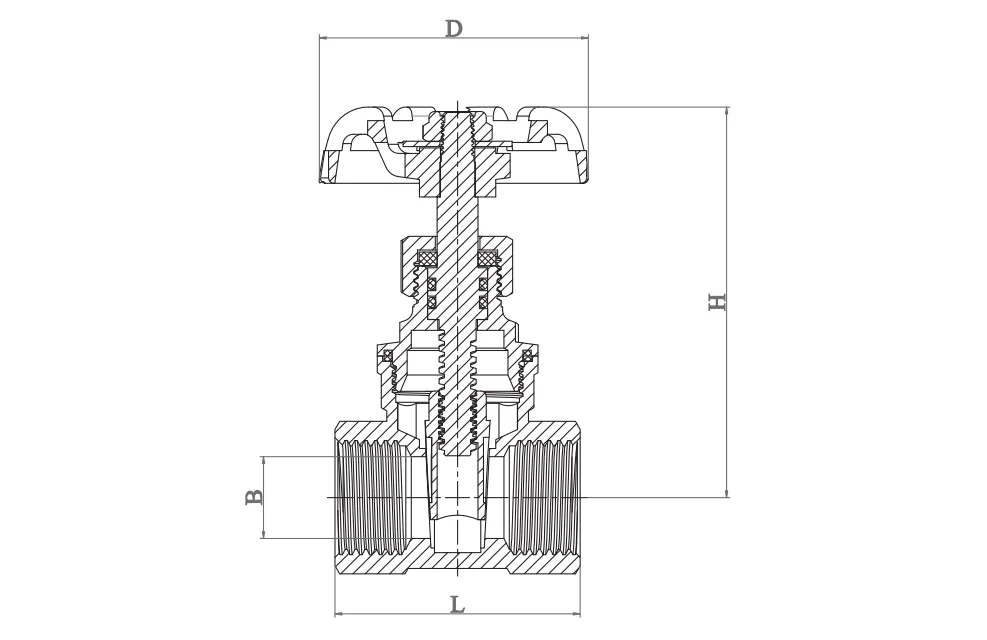

Tuotteen mitat

Asennusohjeet

1.Puhdista ja valmistele putkisto huolellisesti ennen venttiilin asentamista.

2. Ennen asennusta poista kaikki suojapäädyt ja tarkasta venttiiliportit ja istukkapinnat varmistaaksesi, että ne ovat puhtaat.

3. Tarjoa venttiilille riittävä tuki välttääksesi liitosputkien aiheuttaman jännityksen.

4.Varmista, että venttiilin paine- ja lämpötilaarvot sopivat tarkoitettuihin käyttöolosuhteisiin.

5. Ennen kuin otat Medium Duty Gate Valve -venttiilin käyttöön, kierrä se kokonaan avoimesta kiinni varmistaaksesi moitteettoman toiminnan.

6. Tarkista asennuksen jälkeen, että tiivistemutteri on kunnolla kiristetty.

7. Luisti- ja palloventtiileissä on suositeltavaa asentaa kara pystysuorassa ja käyttökahva päällä.

Käyttöohjeet

Keskitehoiset luistiventtiilit ovat käsikäyttöisiä. Käännä kahvaa vastapäivään avataksesi ja myötäpäivään sulkeaksesi.

Tarkastus ja huolto

1. Rutiinitarkastuksia ja ennaltaehkäisevää huoltoa ei yleensä vaadita, lukuun ottamatta karan tiivisteen satunnaista säätöä ja venttiilin säännöllistä kiertoa avoimesta kiinni.

2.Jos tiiviste vuotaa, kiristä tiivistemutteria myötäpäivään noin neljänneskierros – tai kunnes vuoto lakkaa – lisätäksesi varren tiivisteen tiivistyspainetta. Älä koskaan pakkaa venttiiliä uudelleen, kun se on järjestelmäpaineen alaisena.

3. Kun vaihdat venttiilin karaa, vaihda myös tiivistemateriaali.

Varaosat

Normaaleissa käyttöolosuhteissa varaosia tarvitaan harvoin. Suositeltavat varaosat kullekin venttiilityypille ovat: Kahva, kahvan mutteri, tiiviste, laippa, tiivistemutteri.

Kun tilaat osia, ilmoita venttiilin numero, koko, tarvittava osa ja arvioitu ikä.
