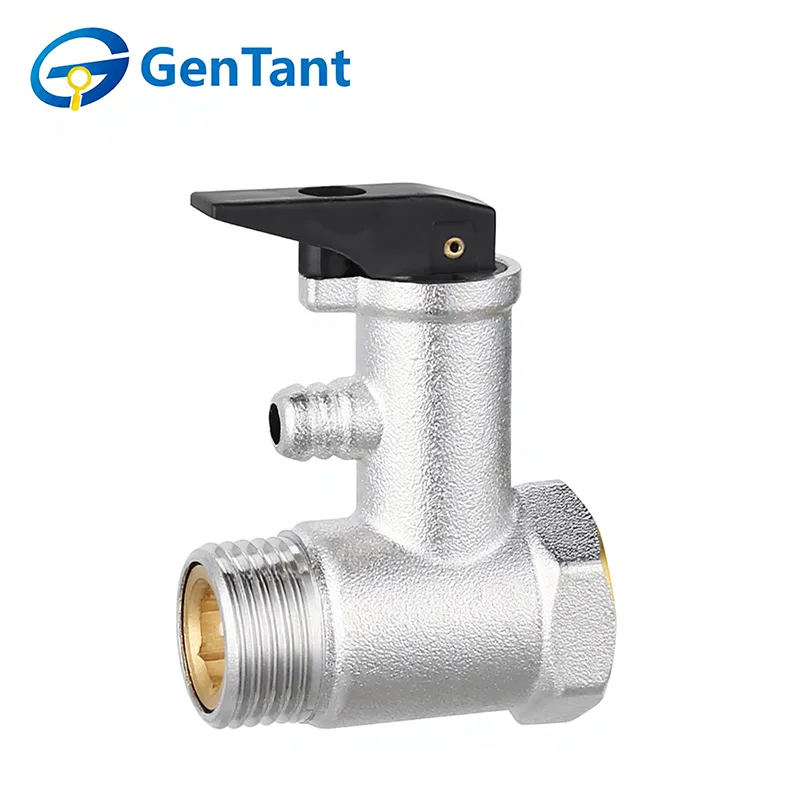

Uroskierteen turvaventtiili

Uroskierreturvaventtiili on kriittinen paineenalennuslaite, joka on suunniteltu suojaamaan laitteita ja henkilökuntaa estämällä ylipainetilanteet neste- ja kaasujärjestelmissä. Ulkoinen (uros) kierreliitännälle ominaista tämä venttiilirakenne tarjoaa turvallisen, vuotamattoman tiivisteen, kun se asennetaan vastaavaan naaraskierteiseen porttiin tai liittimeen. Sen ydintoiminto on automaattisesti avata ja tyhjentää väliaine, kun järjestelmän paine ylittää ennalta asetetun turvarajan, mikä estää mahdollisia laitevaurioita tai vaarallisia vikoja. Kun turvallinen paine on palautettu, venttiili sulkeutuu uudelleen, mikä varmistaa jatkuvan järjestelmän eheyden ja käyttöturvallisuuden. Tätä mallia käytetään laajasti sovelluksissa kaupallisista kattiloista ja paineastioista paineilmajärjestelmiin ja prosessiputkistoon.

Tuotteen ominaisuus ja sovellus

Uroskierteisiä turvaventtiilejä käytetään turvasuojalaitteina eri järjestelmissä, mukaan lukien lämmitys, jäähdytys ja käyttövesi. Kun järjestelmän paine nousee ja ylittää venttiilin poistopaineen, varoventtiili aktivoituu automaattisesti vapauttamaan painetta ja vapauttamaan väliaineen, mikä varmistaa sisäisten putkistojen ja laitteiden turvallisuuden. Päinvastoin, venttiili asettuu automaattisesti uudelleen paikalleen ja sulkeutuu, kun järjestelmän paine laskee määritellyn paineen alapuolelle.

Tuoteparametri (erittely)

Kierreliitäntätyyppi

DN15 (1/2"), DN15 × 20 (1/2" × 3/4"), DN20 × 25 (3/4" × 1")

Tekniset tiedot

Väliaine: vesi tai glykoliliuos (enimmäispitoisuus 50 %)

Käyttölämpötila: -20℃ ~ 110℃

Suurin käyttöpaine: ≤16 bar

Nimellispaine (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (painearvoa ei voi säätää)

Avauspaine (Po): ≤Pnr 10 %

Sulkemispaine (Pf): ≤Pnr 10 %

Venttiilin runko: Korkean lämpötilan kiinteä taonta, paksumpi seinämän paksuus, suurempi lujuus.

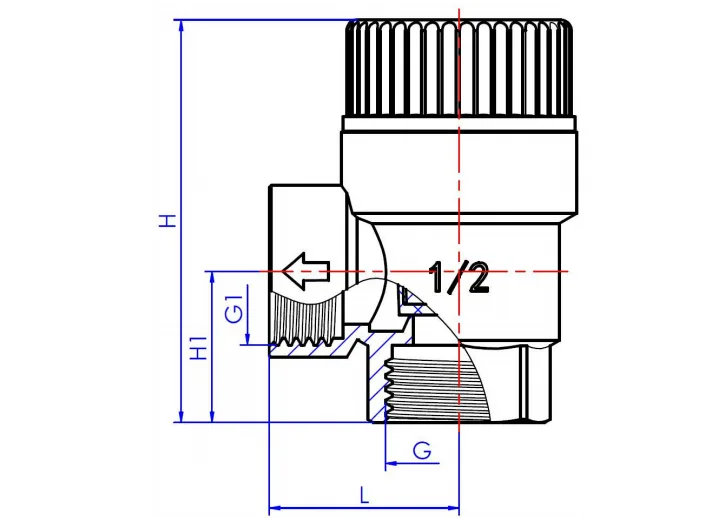

Tuotteen mitat

Toimintaperiaate

Uroskierteen turvaventtiilin sisäinen mäntä käyttää jousen jännitystä venttiilin istukan sulkemiseen. Kun järjestelmän paine ylittää jousen esiasetetun jännityksen, mäntä liikkuu ylöspäin, poispäin istuimesta ja avaa vedenpoistokanavan. Varoventtiilin asetuspaine on järjestelmän suurin sallittu työpaine.

Kun järjestelmän paine laskee varoventtiilin sulkemispaineen alapuolelle, männän päällä olevan jousen aiheuttama jännitys saa veden virtauskanavan sulkeutumaan ja palauttaa järjestelmän normaaliin toimintatilaan.

Varoventtiilin ulostulon halkaisija on yhtä suuri tai suurempi kuin tuloaukon halkaisija; tämä rakenne helpottaa nopeaa paineenpoistoa.

Asennus- ja käyttöohjeet

Ennen uroskierreturvaventtiilin asentamista pätevän ammattihenkilöstön tulee valita oikea malli järjestelmän ominaisuuksien perusteella ja asiaankuuluvien määräysten mukaisesti. Venttiilin runkoon on merkitty veden virtaussuunta, jota on ehdottomasti noudatettava asennuksen aikana.

1. Sovellettavat järjestelmät

1.1 Lämmitysjärjestelmät

Uroskierreturvaventtiili tulee asentaa lämmönlähteen yläosaan (kattila, lämpöpumppu jne.) tai 1 metrin etäisyydelle vedensyöttöputkesta. Varoventtiilin ja lämmönlähteen liitäntäputken välissä ei saa olla minkäänlaista sulkuventtiiliä.

1.2 Kotitalouksien kuumavesijärjestelmät

Varoventtiili tulee asentaa varaavan kuumavesisäiliön kylmän veden sisääntuloon varmistaen, ettei näiden pisteiden välissä ole minkäänlaisia ​​sulkuventtiilejä putkistoissa.

1.3 Painekaasujärjestelmät

Varoventtiili soveltuu käytettäväksi painekaasujärjestelmissä.

2. Asennusmenetelmä

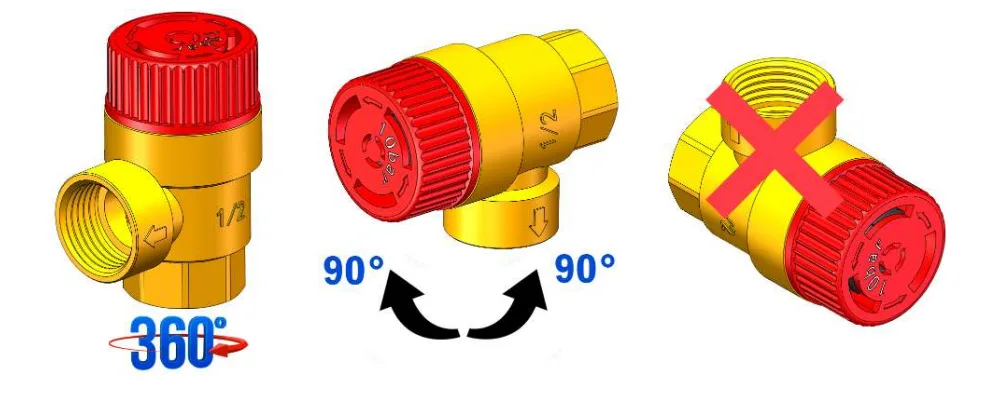

Varmista ennen asennusta, että järjestelmän paine vastaa varoventtiilin avautumispainetta; varmista, että järjestelmä on täysin paineeton ja jäähtynyt; varmista, että järjestelmän ja varoventtiilin välillä ei ole minkäänlaisia ​​sulkuventtiilejä; huuhtele järjestelmän putkistot. Varoventtiili voidaan asentaa pysty- tai vaakasuoraan, mutta sitä ei voi asentaa ylösalaisin (kuten alla olevassa kuvassa). Näiden asennusmenetelmien noudattaminen voi estää epäpuhtauksia ja sedimenttejä vaikuttamasta normaaliin toimintaan.

3. Asennusta koskevat varotoimet

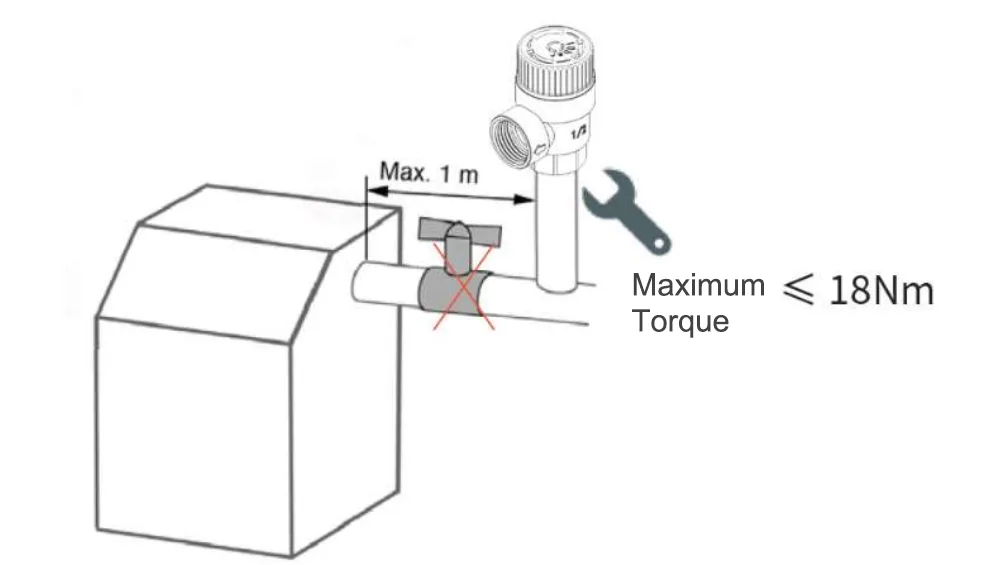

3.1 Varoventtiiliä asennettaessa vääntömomentin tulee olla ≤18N·m, jotta estetään venttiilin muodonmuutos, joka voi johtaa vaurioihin. Järjestelmän ja varoventtiilin välillä ei saa olla minkäänlaisia ​​sulkuventtiileitä (palloventtiilejä, takaiskuventtiilejä jne.), kuten alla olevassa kuvassa näkyy.

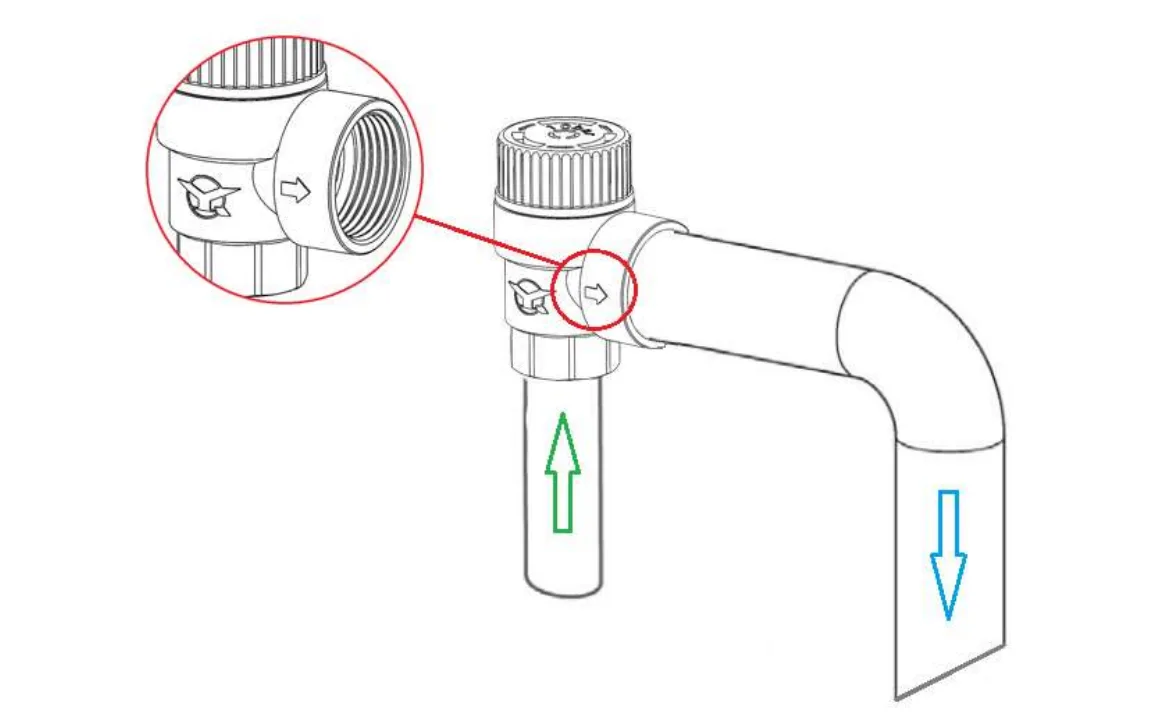

3.2 Järjestelmän varoventtiiliin yhdistävän putkiston halkaisijan on oltava suurempi tai yhtä suuri kuin varoventtiilin tuloputken halkaisija. Varmista, että väliaineen virtaussuunta on kohdakkain turvakevennysportissa olevan nuolen suunnan kanssa alla olevan kuvan mukaisesti. On suositeltavaa sijoittaa varoventtiilin rajoitusaukon lähelle muistutuskyltti, jossa lukee: "Älä tuki ulostuloa järjestelmän käytön aikana."

3.3 Älä asenna sulkuventtiilejä tai muita venttiilitarvikkeita, jotka estävät väliaineen virtauksen paineenalennusaukkoon. Varmista, että väliaine voi valua yli paineenalennusaukosta sujuvasti ja esteettömästi. Viemäriputkessa saa olla enintään kaksi kulmaa ja pituus ≤2 metriä.

3.4 Varmista, että varoventtiilin asennuspaikan lähellä on lattiakaivo tai vastaanottolaite turvallista tyhjennystä varten käyttöönoton, vikahuollon jne. aikana, jotta vältytään virtaavan väliaineen aiheuttamilta henkilö- tai omaisuusvahingoilta.

Käyttöönotto

Pyöritä käsipyörää kerran varoventtiilin yläkäsipyörässä olevan nuolen suuntaan. Väliaine tulee poistaa paineenalennusaukosta tässä vaiheessa. Jos mitään väliainetta ei tyhjene, tarkista, onko paineenalennusportti tukossa tai onko varoventtiili vaurioitunut, ja tarkista järjestelmän paineen tila. Käsipyörän pyörittämistä voidaan käyttää vain varoventtiilin toiminnan tarkistamiseen. Älä käännä käsipyörää useita kertoja tai päinvastaiseen suuntaan, koska tämä vaurioittaa varoventtiiliä.

 Huolto

Suositus: Suorita toimintatesti 6 kuukauden välein.
