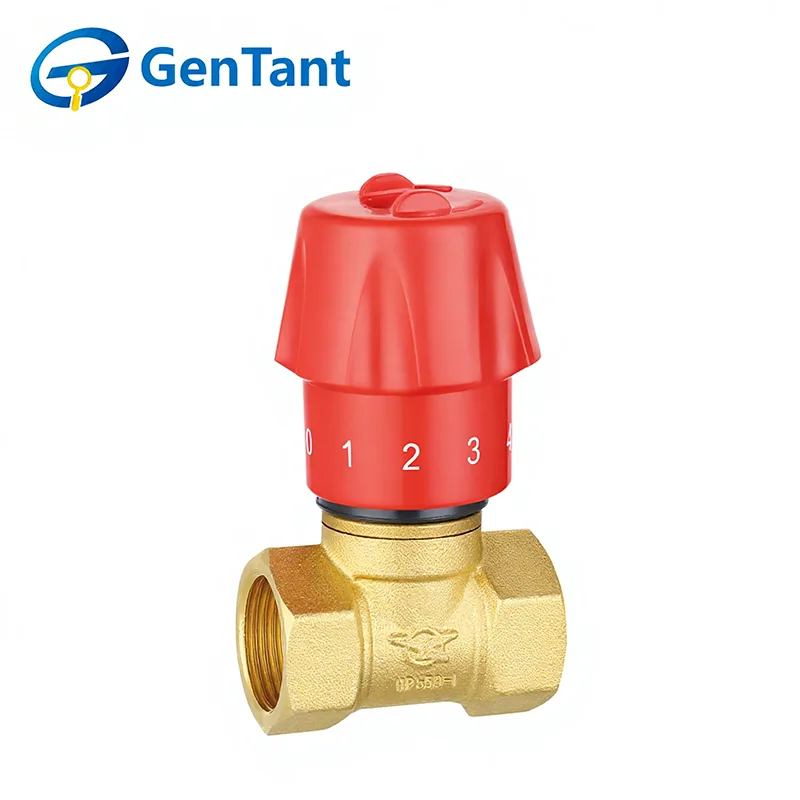

Virtauksen ohjauspalloventtiili

Flow Control Globe Valve on tarkasti suunniteltu laite, joka on suunniteltu nestevirtauksen tarkkaan modulointiin ja säätelyyn putkistossa. Sen ydintoiminto on tarjota hienosäädetty, vakaa virtausnopeuden, paineen ja tilavuuden hallinta sen sijaan, että se toimisi vain päälle/pois-laitteena. Tämä saavutetaan sen erottuvan sisäisen rakenteen ansiosta, jossa kiekko tai tulppa liikkuu lineaarisesti kohtisuorassa istukkaan nähden, mikä mahdollistaa virtausreitin asteittaisen rajoittamisen tai avaamisen. Tämä rakenne tarjoaa erinomaiset kuristusominaisuudet, joiden avulla käyttäjät voivat säätää tarkasti ja ylläpitää haluttua virtaustasoa. Se on välttämätön sovelluksissa, jotka vaativat tasaista virtauksen hallintaa, kuten tasapainotus LVI-hydronijärjestelmissä, prosessinohjaus teollisuusympäristöissä ja paineensäätö vedenjakeluverkostoissa.

Tuotteen ominaisuus ja sovellus

Flow Control -palloventtiilit on suunniteltu erittäin tarkkaan kuristukseen ja modulaatioon kaupallisissa ja asuin vesijärjestelmissä. Niiden ensisijainen ominaisuus on ainutlaatuinen sisäinen plug-and-seat-rakenne, joka mahdollistaa virtausnopeuksien ja paineiden hienosäädön. Nämä venttiilit ovat välttämättömiä LVI-silmukoiden tasapainottamisessa, kattilan syöttöveden hallinnassa ja kemikaalien annostelun ohjauksessa vedenkäsittelyssä. Niiden kyky ylläpitää vakaa virtaus vaihtelevissa olosuhteissa varmistaa järjestelmän tehokkuuden ja estää laitteiden kulumisen.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -20°C ≤ T ≤ 150°C

Lanka on ISO 228 -standardin mukainen

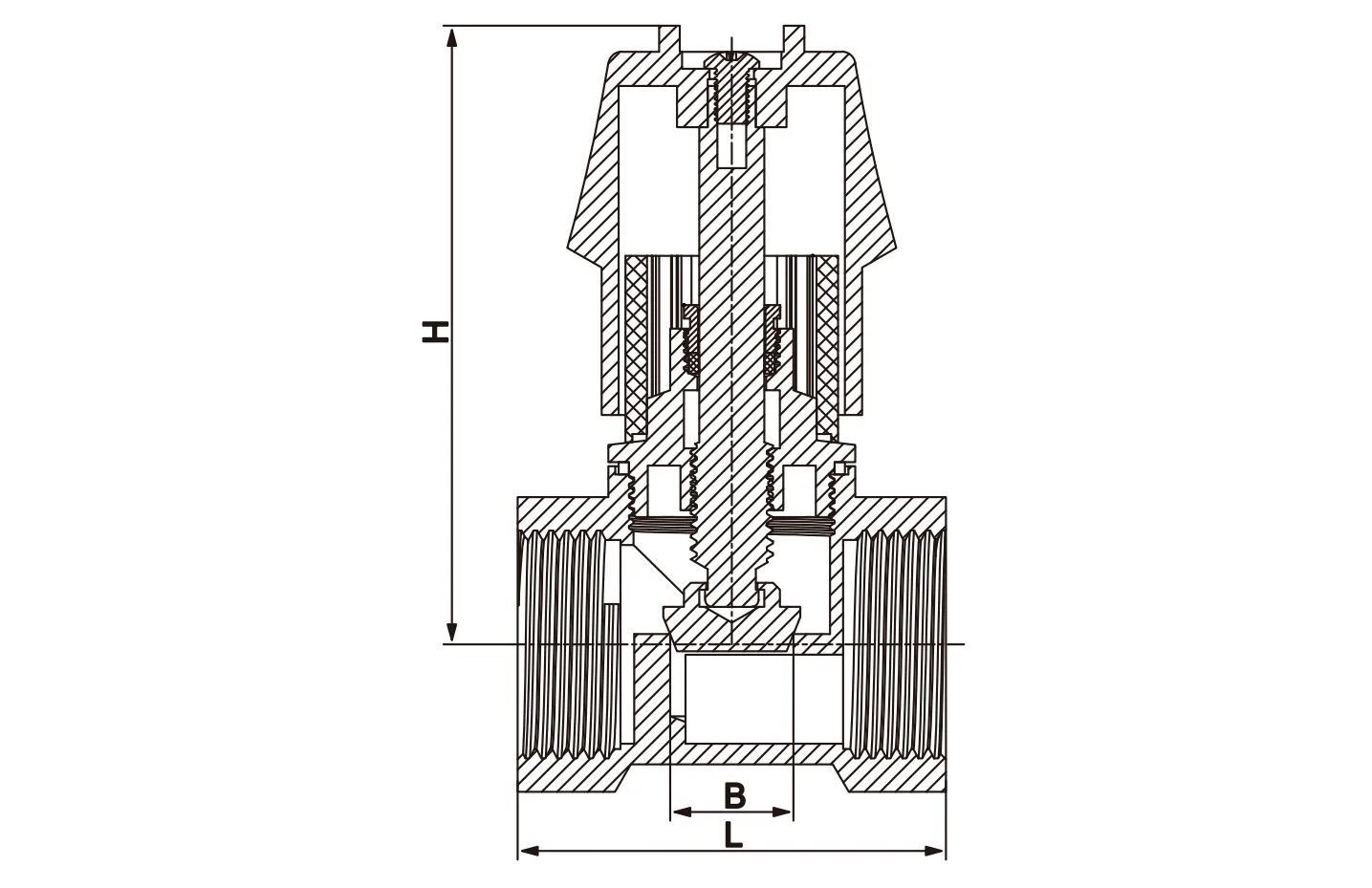

Tuotteen mitat

Asennusohjeet

1.Puhdista ja valmistele putkisto huolellisesti ennen venttiilin asentamista.

2. Ennen asennusta poista kaikki suojapäädyt ja tarkasta venttiiliportit ja istukkapinnat varmistaaksesi, että ne ovat puhtaat.

3. Tarjoa venttiilille riittävä tuki välttääksesi liitosputkien aiheuttaman jännityksen.

4.Varmista, että venttiilin paine- ja lämpötilaarvot sopivat tarkoitettuihin käyttöolosuhteisiin.

5. Ennen kuin otat venttiilin käyttöön, kierrä se kokonaan avoimesta kiinni varmistaaksesi moitteettoman toiminnan.

6. Tarkista asennuksen jälkeen, että tiivistemutteri on kunnolla kiristetty.

7. Virtauksen ohjauspalloventtiileissä on suositeltavaa asentaa kara pystysuorassa ja käyttökahva päällä.

Käyttöohjeet

Luisti- ja palloventtiilit ovat käsikäyttöisiä. Käännä kahvaa vastapäivään avataksesi ja myötäpäivään sulkeaksesi.

Tarkastus ja huolto

1. Rutiinitarkastuksia ja ennaltaehkäisevää huoltoa ei yleensä vaadita, lukuun ottamatta karan tiivisteen satunnaista säätöä ja venttiilin säännöllistä kiertoa avoimesta kiinni.

2.Jos tiiviste vuotaa, kiristä tiivistemutteria myötäpäivään noin neljänneskierros – tai kunnes vuoto lakkaa – lisätäksesi varren tiivisteen tiivistyspainetta. Älä koskaan pakkaa venttiiliä uudelleen, kun se on järjestelmäpaineen alaisena.

3. Kun vaihdat venttiilin karaa, vaihda myös tiivistemateriaali.

Varaosat

Normaaleissa käyttöolosuhteissa varaosia tarvitaan harvoin. Suositeltavat varaosat kullekin venttiilityypille ovat:

Maapalloventtiilit: Kahva, kahvan mutteri, tiiviste, tiiviste, tiivistemutteri, levy ja istukka.

Kun tilaat osia, ilmoita venttiilin numero, koko, tarvittava osa ja arvioitu ikä.
