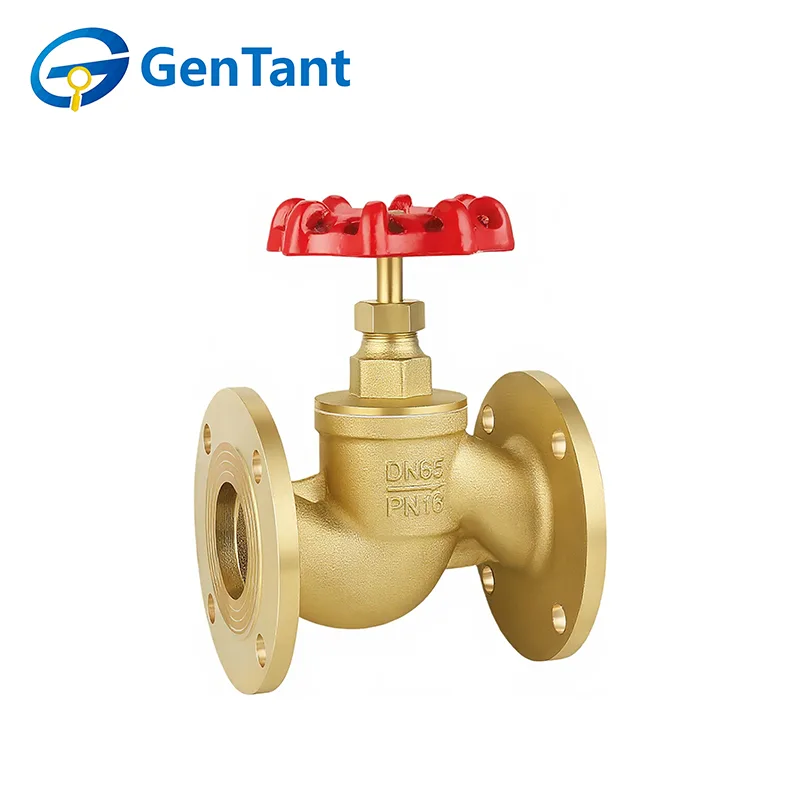

Laipallinen maapalloventtiili

Laipallinen maapalloventtiili on vankka teollinen virtauksensäätölaite, joka erottuu laipallisista päistä, jotka helpottavat turvallisen pulttiliitoksen muodostamista putkilinjan laippoihin. Sen ydintoiminto on tarjota tarkka kuristus, säätö ja luotettava nestevirtauksen katkaisu. Venttiili toimii lineaarisesti liikkuvan varren kautta, joka laskee kiekon tai tulpan kohtisuoraan kiinteään istukkarenkaaseen, mikä luo tyypillisen muutoksen virtaussuunnassa (usein "S"-reitti). Tämä rakenne mahdollistaa hienosäädetyn virtauksen ohjauksen ja positiivisen tiivistyksen. Laippaliitoksen ansiosta se soveltuu erittäin eheisiin, vuotamattomiin asennuksiin keski- tai korkeapainejärjestelmissä, joita löytyy sähköntuotannosta, kemiankäsittelystä, öljystä ja kaasusta sekä laajamittaisista LVI-sovelluksista.

Tuotteen ominaisuus ja sovellus

Laipallinen maapalloventtiili erottuu pulttiliitännöistään, joka varmistaa erittäin lujan, vuotamattoman tiivisteen ja helpon asennuksen suurempiin putkistoverkkoihin. Sen ensisijainen ominaisuus on Z-runkorakenne, joka tarjoaa poikkeuksellisen kuristustarkkuuden ja luotettavan sammutuksen. Asuin- ja kaupallisilla aloilla sitä käytetään laajalti päävesilinjoissa, LVI-jäähdytysjärjestelmissä ja kattilan syöttöveden ohjauksessa, joissa säännöllinen huolto ja vakaa virtauksen säätö ovat välttämättömiä.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -20°C ≤ T ≤ 150°C

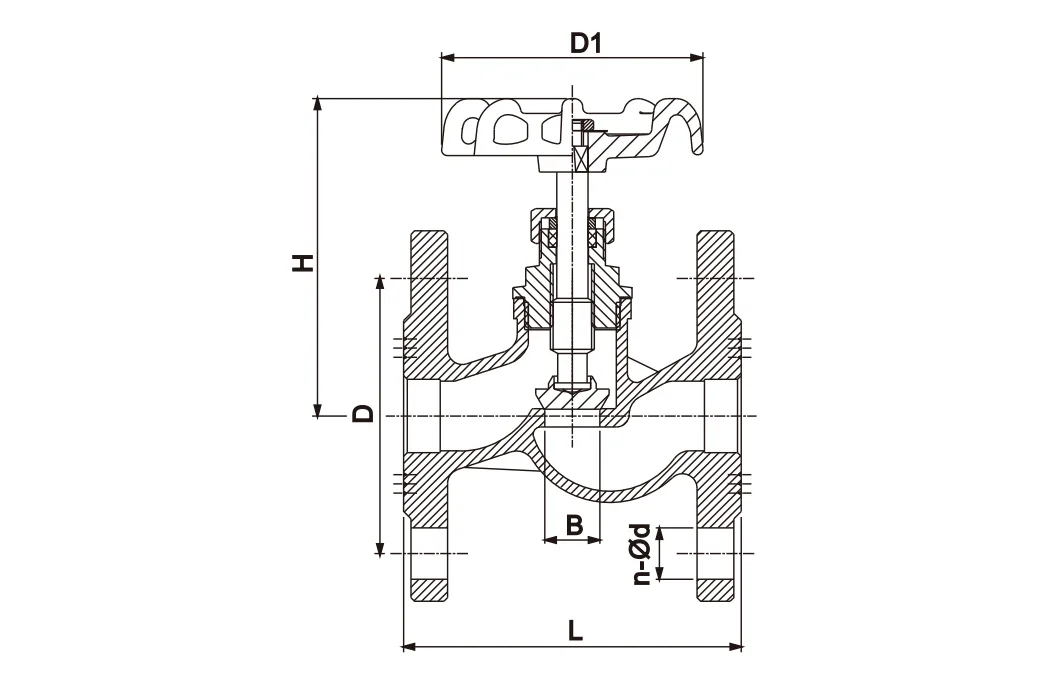

Tuotteen mitat

Asennusohjeet

1.Puhdista ja valmistele putkisto huolellisesti ennen venttiilin asentamista.

2. Ennen asennusta poista kaikki suojapäädyt ja tarkasta venttiiliportit ja istukkapinnat varmistaaksesi, että ne ovat puhtaat.

3. Tarjoa venttiilille riittävä tuki välttääksesi liitosputkien aiheuttaman jännityksen.

4.Varmista, että laipallisen palloventtiilin paine- ja lämpötilaluokitukset sopivat tarkoitettuihin käyttöolosuhteisiin.

5. Ennen kuin otat venttiilin käyttöön, kierrä se kokonaan avoimesta kiinni varmistaaksesi moitteettoman toiminnan.

6. Tarkista asennuksen jälkeen, että tiivistemutteri on kunnolla kiristetty.

7. Luisti- ja palloventtiileissä on suositeltavaa asentaa kara pystysuorassa ja käyttökahva päällä.

Käyttöohjeet

1. Portti- ja palloventtiilit ovat käsikäyttöisiä. Käännä kahvaa vastapäivään avataksesi ja myötäpäivään sulkeaksesi.

Tarkastus ja huolto

2. Rutiinitarkastuksia ja ennaltaehkäisevää huoltoa ei yleensä vaadita, lukuun ottamatta karan tiivisteen satunnaista säätöä ja venttiilin säännöllistä jaksotusta aukista kiinni.

3.Jos tiiviste vuotaa, kiristä tiivistemutteria myötäpäivään noin neljänneskierros – tai kunnes vuoto lakkaa – lisätäksesi varren tiivisteen tiivistyspainetta. Älä koskaan pakkaa venttiiliä uudelleen, kun se on järjestelmäpaineen alaisena.

4. Kun vaihdat venttiilin karaa, vaihda myös tiivistemateriaali.

Varaosat

Normaaleissa käyttöolosuhteissa varaosia tarvitaan harvoin. Suositeltavat varaosat kullekin venttiilityypille ovat:

Maapalloventtiilit: Kahva, kahvan mutteri, tiiviste, tiiviste, tiivistemutteri, levy ja istukka.

Kun tilaat osia, ilmoita venttiilin numero, koko, tarvittava osa ja arvioitu ikä.
