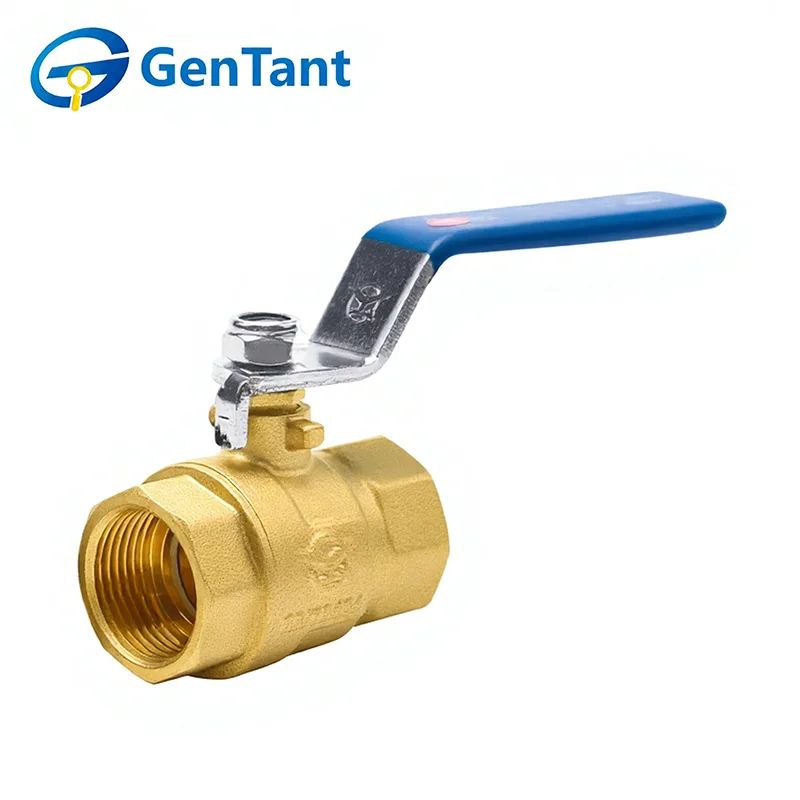

Kuparipalloventtiili

Copper Ball Valve on kestävä ja tehokas neljänneskierrosventtiili, joka on suunniteltu ensisijaisesti käytettäväksi juomavesi-, lämmitys-, kaasu- ja muissa syövyttävissä nestejärjestelmissä. Sen tehtävänä on tarjota luotettava menetelmä virtauksen avaamiseen, sulkemiseen tai eristämiseen putkilinjan sisällä. Tämä saavutetaan kiertämällä pallomaista palloa, jossa on läpimenevä reikä 90 astetta; kun se on kohdistettu putkeen, se mahdollistaa täyden, esteettömän virtauksen, ja kun se on kohtisuorassa, se luo tiiviin tiivistyksen, joka pysäyttää virtauksen kokonaan. Messingistä tai pronssista (kupariseokset) valmistettu venttiili tarjoaa erinomaisen korroosionkestävyyden, hyvän lämmönjohtavuuden, ja se on helppo asentaa juottamalla tai kierreliitännöillä, joten se on standardi asuin-, liike- ja kevyen teollisuuden putkistoissa.

Tuotesovellus

Kuparipalloventtiilit on arvostettu poikkeuksellisesta korroosionkestävyydestään ja antimikrobisista ominaisuuksistaan, mikä tekee niistä ensiluokkaisen valinnan kotitalouksien juomavesijärjestelmiin. Niiden ensisijainen ominaisuus on kestävä, lyijytön kuparirunko, joka varmistaa pitkän aikavälin hygienian ja rakenteellisen eheyden. Näitä venttiileitä käytetään laajalti kotitalouksien putkistoissa, lämminvesivaraajissa ja LVI-järjestelmissä. Niiden luotettava neljänneskierroskäyttö ja yhteensopivuus kupariputkien kanssa tekevät niistä suosikin huippuluokan rakennusprojekteissa.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -10°C ≤ T ≤ 120°C

Lanka on ISO 228 -standardin mukainen

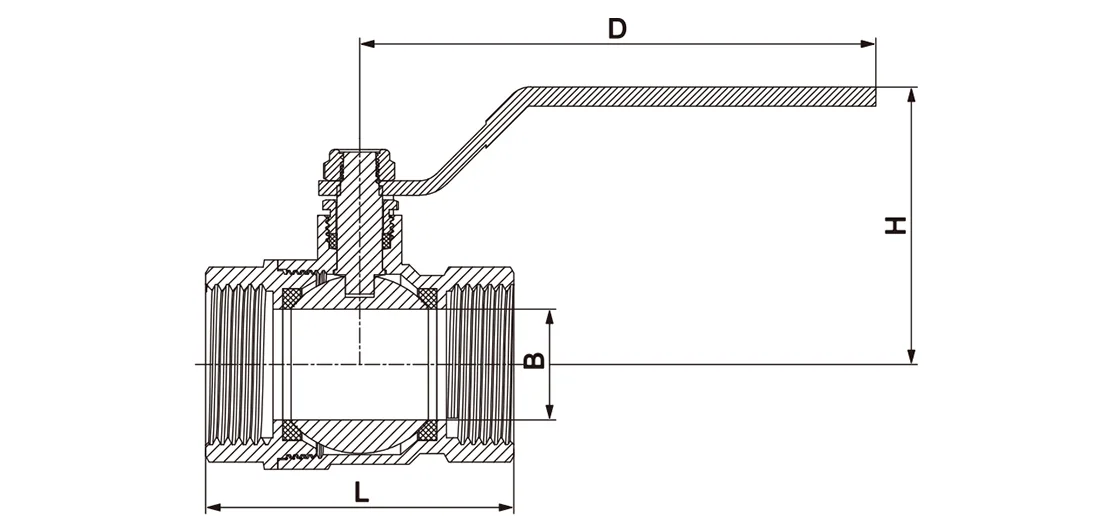

Tuotteen mitat

Tuotteen ominaisuudet ja edut

GenTant Copper Ball Venttiilit on suunniteltu nopeaan sulkeutumiseen ja luotettavaan virtauksen aktivointiin.

Ensiluokkainen materiaali: Valmistettu korkealaatuisesta HPb59-1 messingistä (kansallinen standardi).

Optimaalinen virtaus: Tarjoaa pienimmän mahdollisen virtausvastuksen (todellisuudessa nolla).

Korkea suorituskyky: Kestää korkeita paine-eroja sulkemisen aikana.

Nopea toiminta: Tietyissä malleissa on avautumis-/sulkeutumisnopeus 0,05 s - 0,1 s, mikä on ihanteellinen automatisoituihin järjestelmiin.

Kompakti rakenne: Kevyt ja tilaa säästävä helppoon integrointiin erilaisiin putkistoverkkoihin.

Asennusohjeet

Pitkäkestoisen suorituskyvyn varmistamiseksi ja rakenteellisten vaurioiden estämiseksi asennuksen saa suorittaa vain pätevä ammattilainen.

Valmistelu: Varmista, että putkisto on puhdas. Poista suojakorkit ja tarkasta portit roskien varalta.

Kohdistus: Varmista, että liitosputket ovat täysin kohdakkain. Liiallinen kohdistusvirhe aiheuttaa asennusrasitusta, joka voi vahingoittaa venttiiliä.

Oikea työkalu: Käytä jakoavainta tai putkipihtejä sopivalla vääntömomentilla venttiilin kuusikulmaisessa tai kahdeksankulmaisessa osassa, joka on lähinnä kiristettävää kierrettä. Älä koskaan kohdista voimaa vastakkaiseen päähän, koska se saattaa vääntää kehon.

Kierteen tiivistys: Käytä PTFE-tiivisteainetta vain putken kierteisiin. Noudata ISO 228 -standardeja kierteen pituuden suhteen; älä kiristä liikaa, sillä kierteen "alistaminen" voi vahingoittaa sisäisiä tiivistepintoja.

Järjestelmätuki: Tarjoa riittävä tuki, jotta putkien paino ei rasita venttiiliä.

Ennen huoltoa tarkistus: Varmista, että paine- ja lämpötilaarvot vastaavat järjestelmää ja kierrä venttiili kokonaan (auki/kiinni) kerran ennen käyttöönottoa.

Käyttöohjeet

Toiminta: Kuparipalloventtiilit on tarkoitettu vain päälle/pois huoltoon. Ne on pidettävä täysin auki tai kokonaan suljettuina, eikä niitä saa käyttää kuristukseen (virtauksen säätelyyn).

Mekanismi: Nämä ovat kaksisuuntaisia ​​venttiileitä. Kahvan asento osoittaa virtaussuunnan.

Vesivasaran ehkäisy: Älä sulje venttiiliä liian äkillisesti välttääksesi "vesivasaran" vaikutukset (äkilliset painepiikit).

Kahvan käyttö: Käytä vain tehtaalla toimitettua kahvaa. Älä koskaan käytä laajennuksia vipuvoiman lisäämiseen, koska liiallinen vääntömomentti vahingoittaa sisäisiä osia.

Tarkastus ja huolto

Yleinen hoito: Säännöllinen huolto on tyypillisesti tarpeetonta satunnaisten pyöräily- ja varren tiivistystarkastusten lisäksi.

Suodatus: On erittäin suositeltavaa asentaa suodatin järjestelmän sisääntuloon venttiilin sisäisen tiivisteen suojaamiseksi.

Vuodon valvonta: Jos varsi vuotaa, kiristä tiivistemutteria myötäpäivään 1/4 kierrosta. PTFE-tiiviste on suunniteltu kompensaatiota varten.

Turvallisuusvaroitus: Älä koskaan yritä pakata tai purkaa venttiiliä, kun järjestelmä on paineistettu. Poista paine aina ensin.

Ei purkamista: Emme suosittele kaksiosaisten venttiilien purkamista osien vaihtoa varten, koska tämä yleensä vaarantaa rungon/peräkappaleen eheyden.
