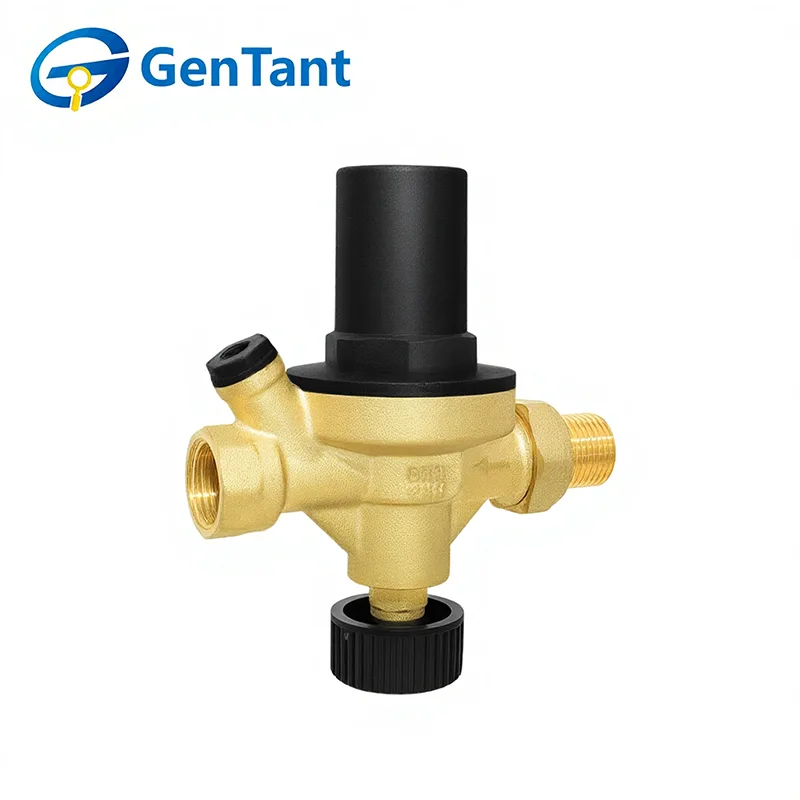

Automaattinen täyttöventtiili

Automaattiset täyttöventtiilit ovat suunniteltuja komponentteja, jotka ovat välttämättömiä nykyaikaisille nesteen ja kaasun käsittelyjärjestelmille, ja ne on suunniteltu säätelemään ja ohjaamaan tarkasti nesteiden tai kaasujen virtausta täyttötoimintojen aikana. Nämä venttiilit avautuvat, ohjaavat ja sulkeutuvat automaattisesti ja annostelevat ennalta määrätyn määrän väliainetta säiliöihin, säiliöihin tai järjestelmiin, mikä varmistaa tarkkuuden, toistettavuuden ja jätteen vähentämisen prosesseissa. Niiden ydintehtävänä on parantaa toiminnan tehokkuutta, parantaa turvallisuutta estämällä ylitäyttöä ja ylläpitää tasaista tuotteiden laatua sovelluksissa aina vedenkäsittelystä ja kemiallisesta prosessoinnista juoma- ja lääketuotantoon.

Tuotteen ominaisuus ja sovellus

Tässä integroidussa automaattisessa täyttöventtiilissä yhdistyvät useita toimintoja, kuten suodatus, paineenalennus, sulkeminen ja tarkistus. Sen suuren kalvon rakenne varmistaa korkean herkkyyden ja luotettavan toiminnan pitäen vakaan ulostulopaineen myös vaihtelevissa tuloolosuhteissa. Sisäänrakennettu takaisinvirtauksen estäjä tarjoaa kriittisen suojan juomaveden saastumista vastaan.

Ihanteellinen suljetun kierron lämmitys-, jäähdytys- ja jäähdytysvesijärjestelmiin, se asennetaan lisävesilinjoihin automaattisesti täydentämään vettä ja ylläpitämään tarkan järjestelmän paineen. Se estää vastavirtauksen syöttöpaineen laskun aikana ja varmistaa käyttöturvallisuuden ja terveysstandardien noudattamisen LVI-, teollisuus- ja kaukoenergiasovelluksissa.

Tuoteparametri (erittely)

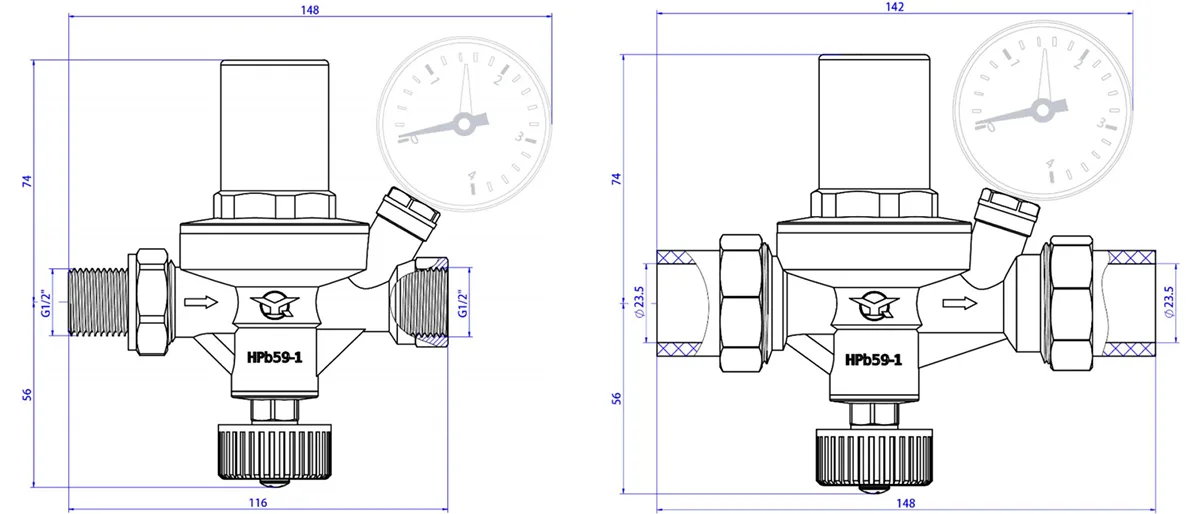

Yhteystyyppi

Automaattinen täyttöventtiilin liitäntä: DN15 (1/2")

Dual PPR Automaattisen täyttöventtiilin liitäntä: 25PPR

Tekniset tiedot

① Suurin tulopaine: 16 bar

② Paineen säätöalue: 0,2 – 6 bar

③ Tehdasasetuspaine: 1,5 bar

④ Suodatinverkko: 60 mesh (0,28 mm)

⑤ Käytettävä lämpötila-alue: 5 – 70 °C

⑥ Painemittarin liitäntä: G1/4"

Materiaalin koostumus

① Päärunko: HPb59-1 (lyijyä sisältävä messinki)

② Tiivistys: EPDM (etyleenipropyleenidieenimonomeeri)

③ Suodatinnäyttö: S304 (ruostumaton teräs 304)

Asennus- ja käyttöohjeet

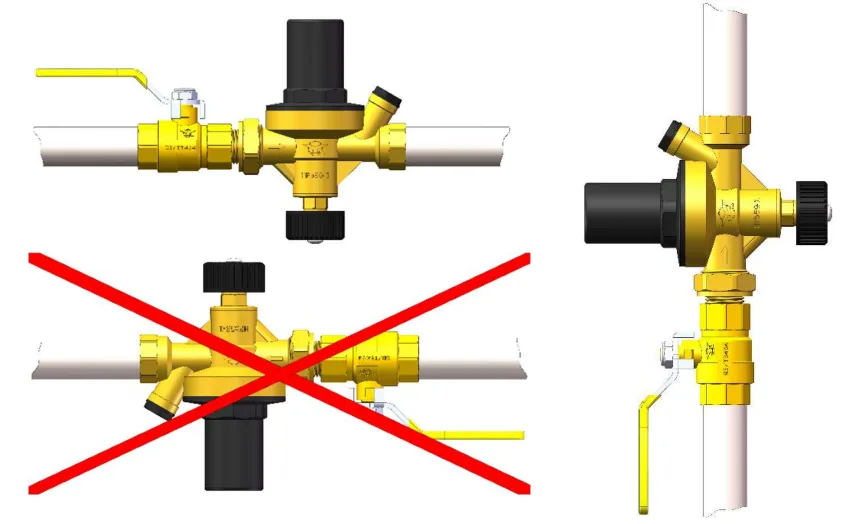

①asennus

Tämä tuote voidaan asentaa joko vaaka- tai pystysuoraan putkilinjaan, mutta sitä ei saa asentaa ylösalaisin.

Venttiilin ulostulopaine on vähintään 0,3 kg korkeampi kuin järjestelmän staattinen paine.

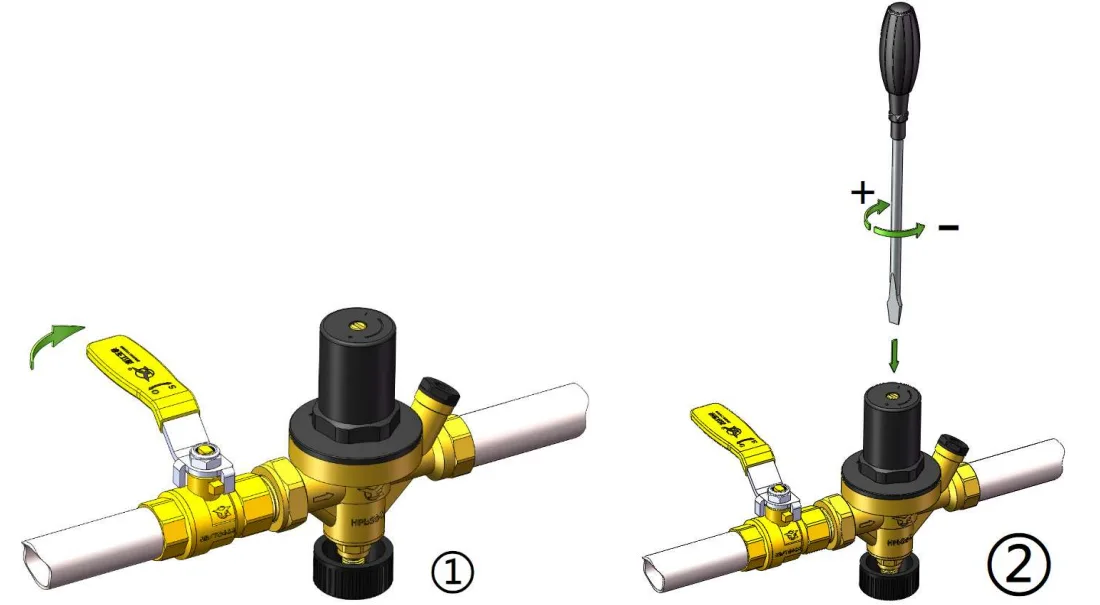

②Paineen säätö

Sulje ylävirran venttiili.

Säädä muovikorkin säätöruuvia litteällä ruuvitaltalla: käännä myötäpäivään lisätäksesi ulostulopainetta ja vastapäivään vähentääksesi ulostulopainetta. Säädä, kunnes haluttu ulostulopaine on saavutettu.

Avaa ylävirran venttiili.

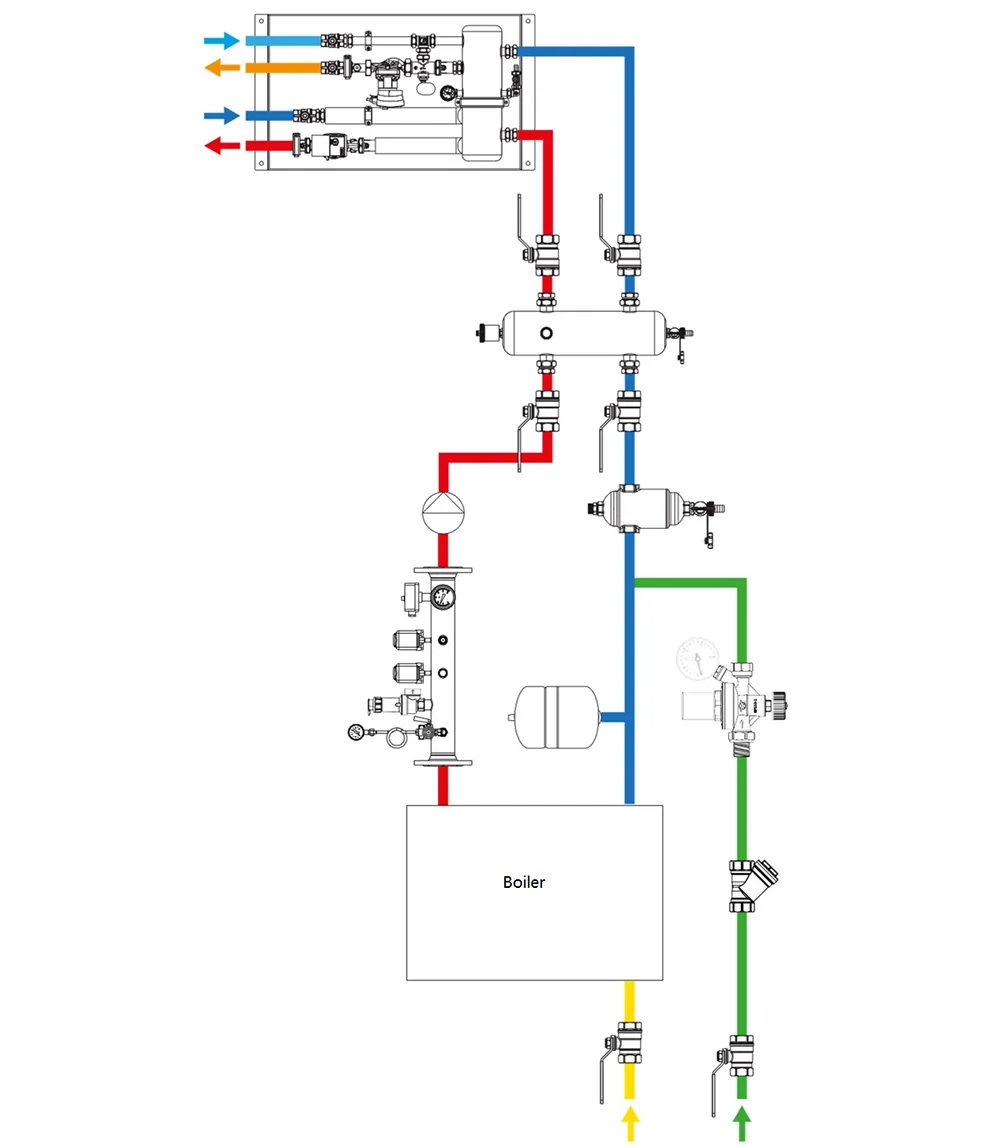

③Sovellusskenaariot
