Tarkkuutta ja kestävyyttä varten suunnitellut venttiilimme takaavat käyttöturvallisuuden ja järjestelmän pitkän käyttöiän LVI-, teollisuusprosessi- ja palosuojaussovelluksissa. Kutsumme insinöörejä ja ostajia tarkistamaan tekniset tiedot, pyytämään tarjouksen ja valitsemaan GenTantin luotetuksi kumppaniksi kriittisen infrastruktuurin turvaamiseksi. Ota yhteyttä jo tänään keskustellaksesi projektisi vaatimuksista.

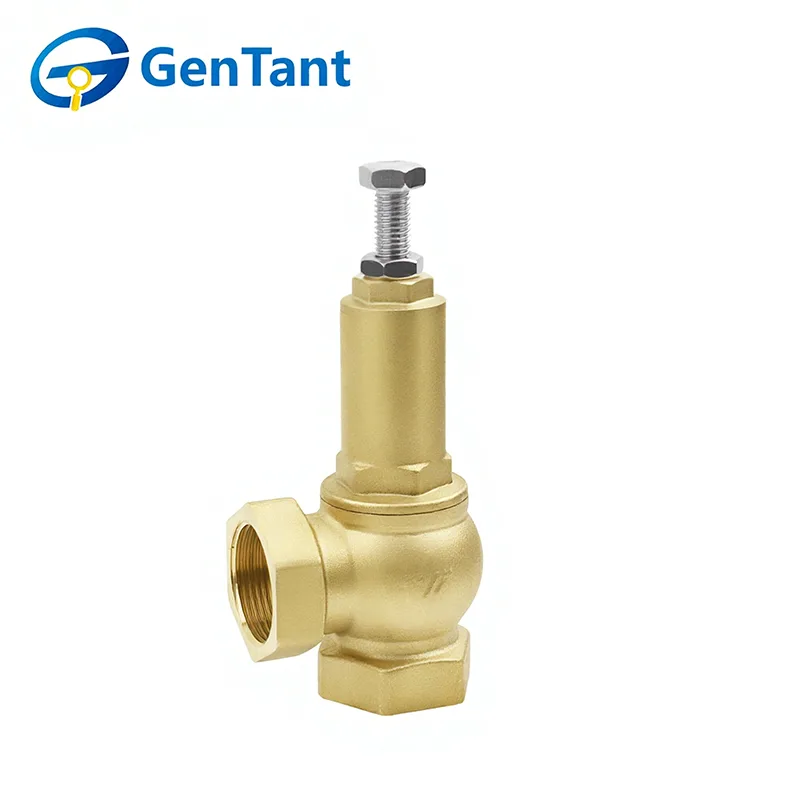

Ohitusturvaventtiili tarjoaa kriittisen ylipainesuojan avautumalla automaattisesti esiasetettuun paineeseen ylimääräisen virtauksen ohjaamiseksi. Siinä on tarkka kalibrointi, kestävä rakenne korkean luotettavuuden takaamiseksi ja väärentämisen estävä asetus varmistaakseen tasaisen turvallisuuden.
Ohitusvaroventtiili on välttämätön pumppujen, lämmönvaihtimien ja kattiloiden suojaamiseksi LVI-järjestelmissä, teollisuusprosesseissa ja palosuojapiireissä. Se estää vaurioita äkillisten virtausmuutosten, järjestelmän käynnistysten tai painepiippujen aikana ja varmistaa toiminnan jatkuvuuden ja laitteiden pitkän käyttöiän.
Tekniset tiedot
|
Nimitys/nimi |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
Suurin työpaine (bar) |
16 |
|||||||
|
Sovellettava työlämpötila (°C) |
-10-180 |
|||||||
|
Säädettävä painealue (bar) |
1-12 |
|||||||
|
Tehdasasetuspaine (bar) |
3 |
|||||||
|
Taivutusvastusarvo (N.m) |
105 |
225 |
340 |
475 |
610 |
1100 |
1550 |
1900 |
Virtausparametrit
|
Vedenpaine (bar) |
Veden virtaus (m³/h) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |

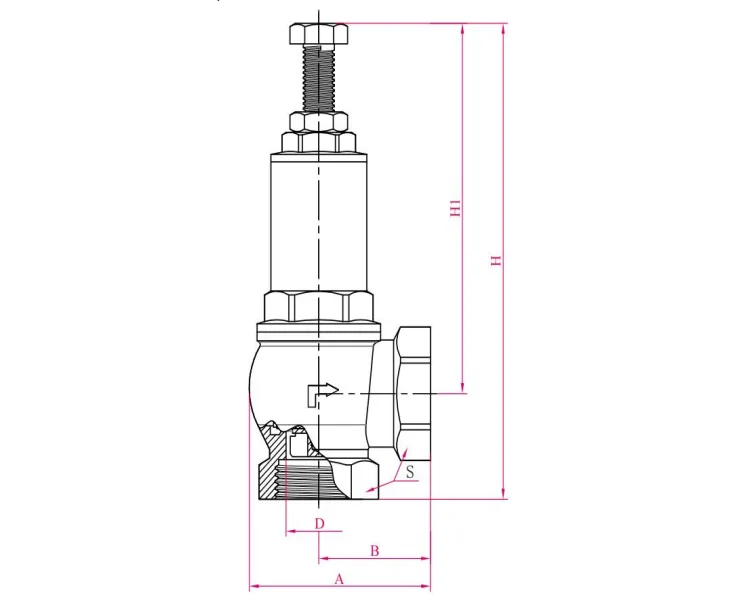

Tuotteen mitat
|
Tekniset tiedot |
D(mm) |
A(mm) |
B(mm) |
H1 (mm) |
H(mm) |
S(mm) |
Paino |
|
1/2" |
Ø16 |
50 |
31.5 |
87.5 |
112 |
28 |
323 g |
|
3/4" |
Ø20 |
60.5 |
38 |
109 |
141 |
34 |
543 g |
|
1" |
Ø25 |
69 |
42.5 |
126 |
162 |
40.5 |
772 g |
|
1 1/4" |
Ø30 |
82 |
52 |
135 |
180 |
50 |
1215 g |
|
1 1/2" |
Ø37 |
93 |
58 |
160 |
209 |
56 |
1785 g |
|
2" |
Ø43 |
111.5 |
71 |
190 |
248 |
68 |
2675 g |
|
2 1/2" |
Ø60 |
137 |
85 |
227.5 |
293.5 |
85 |
4808 g |
|
3" |
Ø72 |
153.5 |
94.5 |
261 |
338 |
98 |
6645 g |

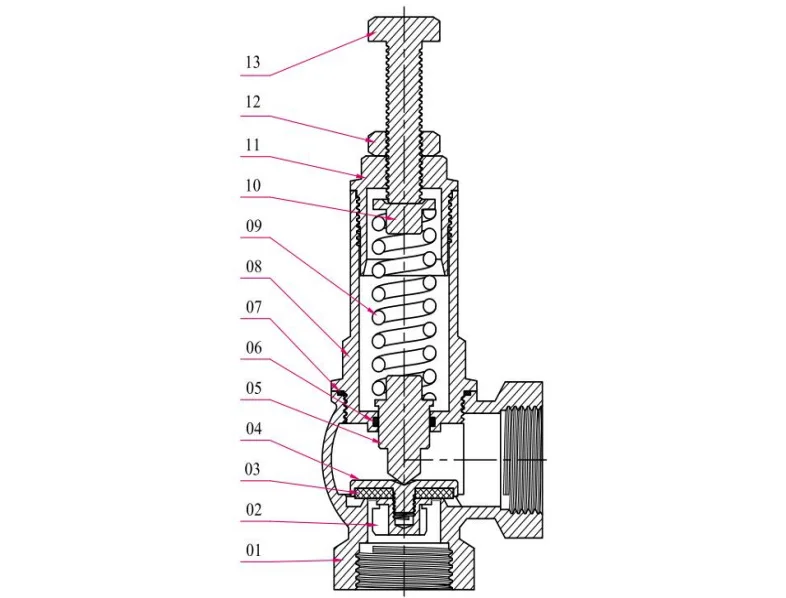

Rakenne
|
Tuote nro |
Tuotteen nimi |
Materiaali |
|
1 |
Venttiilin runko |
HPb59-1 |
|
2 |
Vesipuristinlevyn sisäosa |
HPb59-1 |
|
3 |
Tasainen aluslevy / tiiviste |
FPM |
|
4 |
Vesipuristinlevy |
HPb59-1 |
|
5 |
Venttiilin ydin / kela |
HPb59-1 |
|
6 |
O-rengas |
EPDM |
|
7 |
Tiivisterengas / tiiviste |
PTFE |
|
8 |
Adapteri / Nänni |
HPb59-1 |
|
9 |
Kevät |
65 Mn (mangaaniteräs) |
|
10 |
Jousen kiinnityslevy |
HPb59-1 |
|
11 |
Sovittimen korkki / kansi |
HPb59-1 |
|
12 |
Mutteri |
S304 |
|
13 |
Ruuvi/pultti |
S304 |
Varoventtiili on erityinen venttiili, jonka avaus- ja sulkemisosat pysyvät normaalisti suljettuina ulkoisen voiman vaikutuksesta. Kun väliaineen paine laitteiden tai putkistojen sisällä nousee tietyn arvon yläpuolelle, se estää väliaineen painetta putken tai laitteiston sisällä ylittämästä tätä arvoa purkamalla väliaineen järjestelmän ulkopuolelle. Varoventtiilit kuuluvat automaattisten venttiilien luokkaan ja niitä käytetään ensisijaisesti kattiloissa, paineastioissa ja putkistoissa säätämään painetta niin, että se ei ylitä asetettua rajaa, ja niillä on tärkeä suojatehtävä henkilökohtaisen turvallisuuden ja laitteiden toiminnan kannalta.
Huomautus: Varoventtiileille on tehtävä painetesti ennen kuin niitä voidaan käyttää.
Ennen varoventtiilin asentamista putkisto on puhdistettava ja puhdistettava perusteellisesti. Tämä liittyy siihen, voiko varoventtiili toimia kunnolla ja täyttää aiotun käyttötarkoituksensa, samalla kun se vaikuttaa suoraan sen toimintakykyyn, tiivistyskykyyn ja virtausilmaisimiin.
Varoventtiilin asennusasento
Varoventtiilin asennuspaikkaa valittaessa on huomioitava seuraavat seikat:
1.1 Varoventtiili tulee asentaa pystysuoraan suojatun järjestelmän tai laitteen paineherkimpään kohtaan, kuten kattilan yläosaan;
1.2 Varoventtiili tulee asentaa paikkaan, joka helpottaa purkamista ja määräaikaista tarkastusta ja huoltoa;
Varoventtiilin tuloputkien asennus
Varoventtiili on parasta asentaa pystysuoraan ja suoraan kattilan liitäntäputkeen ilman ylimääräisiä tuloputkia. Jos imuputkia on käytettävä, sen sisähalkaisija ei saa olla pienempi kuin varoventtiilin sisääntulon halkaisija ja sen tulee olla mahdollisimman lyhyt, jotta vähennetään putkiston vastusta ja varoventtiilin purkausreaktiovoiman kattilan liitokseen kohdistamaa momenttivoimaa.
Varoventtiilin poistoputkien asennus
Jotta poistoputken vaikutus varoventtiilin suorituskykyyn olisi mahdollisimman pieni, asennuksen aikana tulee huomioida seuraavat seikat:
3.1 Poistoputken sisähalkaisijan tulee olla suurempi kuin varoventtiilin ulostulon halkaisija liiallisen vastapaineen välttämiseksi, mikä vaikuttaisi varoventtiilin toimintaan;
3.2 Putkiston tulee olla riittävästi tuettu, jotta estetään putkilinjan jännityksen (asennusjännitys ja lämpöjännitys) lisääminen varoventtiiliin, mikä vaikuttaisi varoventtiilin toimintaan;
3.3 Periaatteessa on parempi, että jokainen varoventtiili käyttää erillistä poistoputkea. Jos kahdella tai useammalla varoventtiilillä on yhteinen jakoputki (keräysputki), kokoojaputkessa on oltava riittävä poistoala ja virtaussuunnan muutoksen kohdassa, jossa poistoputki tulee kokoojaputkeen, tulee olla mahdollisimman pieni;
3.4 Poistoputkessa tulee olla asianmukaiset tyhjennysreiät (itkureiät), jotka estävät sateen, lumen, lauhteen jne. kerääntymisen poistoputken sisään;
3.5 Ei ole kohtuutonta, että varoventtiilin poistohaaraputki kantaa poistoputken painon; sen sijaan sitä tulisi tukea erityisellä tukirakenteella, jonka pitäisi pystyä estämään putkilinjaa liikkumasta tai tärisemästä reaktiovoiman takia varoventtiilin purkautuessa.
Yrityksemme toimittamat varoventtiilit on testattu huoneenlämmössä standardimääräysten mukaisesti (tehdasasetuspaine on 3 bar). Varoventtiilin todellisen käyttötilan ja huonelämpötila-asetuksen välillä on kuitenkin lämpötilaero, mikä johtaa asetetussa paineessa (avautumispaineessa) poikkeama huonelämpötila-asetuksen ja todellisen käyttötilan välillä. Tästä syystä varoventtiileille, joissa on merkittäviä lämpötilaeroja, on suoritettava kuumasäätö paikan päällä. Säätösisältöön kuuluu yleensä asetetun paineen (avautumispaineen) säätö ja poistopaineen säätö.
Säätöpaineen ja poistopaineen säätö

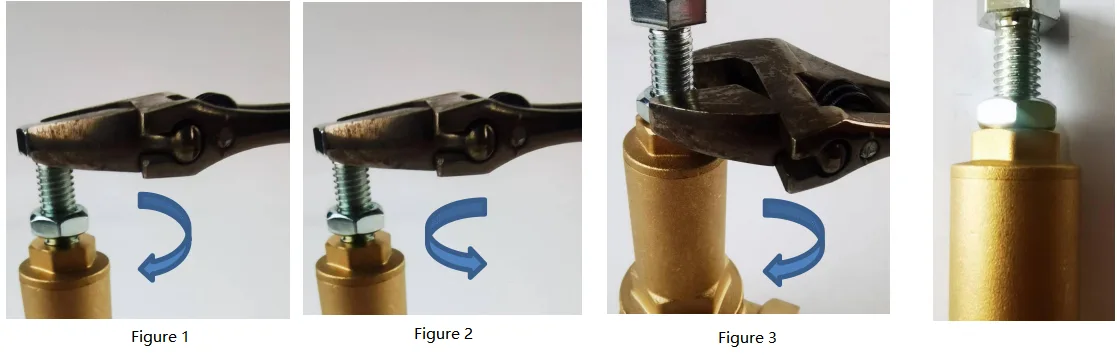

Löysää mutteria; jousen määritetyllä työpainealueella, kierrä ruuvia muuttaaksesi jousen puristusvoimaa ja säädä avautumispainetta. Kun säädät, lisää ensin varoventtiilin tulopainetta hitaasti, jotta venttiili aukeaa kahdesti. Jos avautumispaine on liian alhainen (vähennä ensin venttiilin tulopainetta), kierrä säätöruuvia myötäpäivään (Kuva 1). Jos avautumispaine on liian korkea, kierrä säätöruuvia vastapäivään (kuva 2). Kun se on säädetty vaadittuun avautumispaineeseen, kiristä mutteri (kuva 3).
