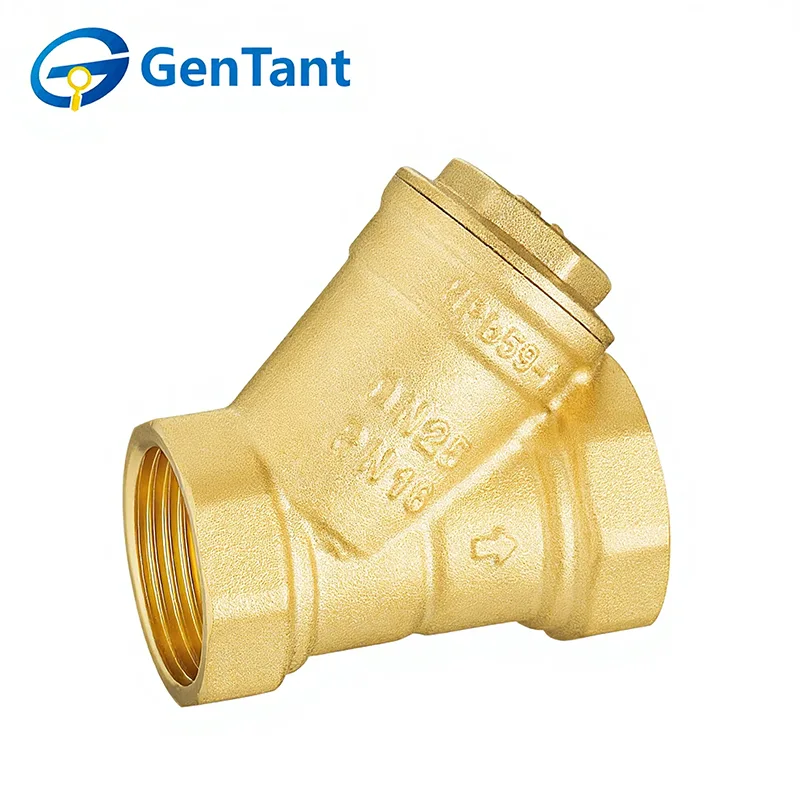

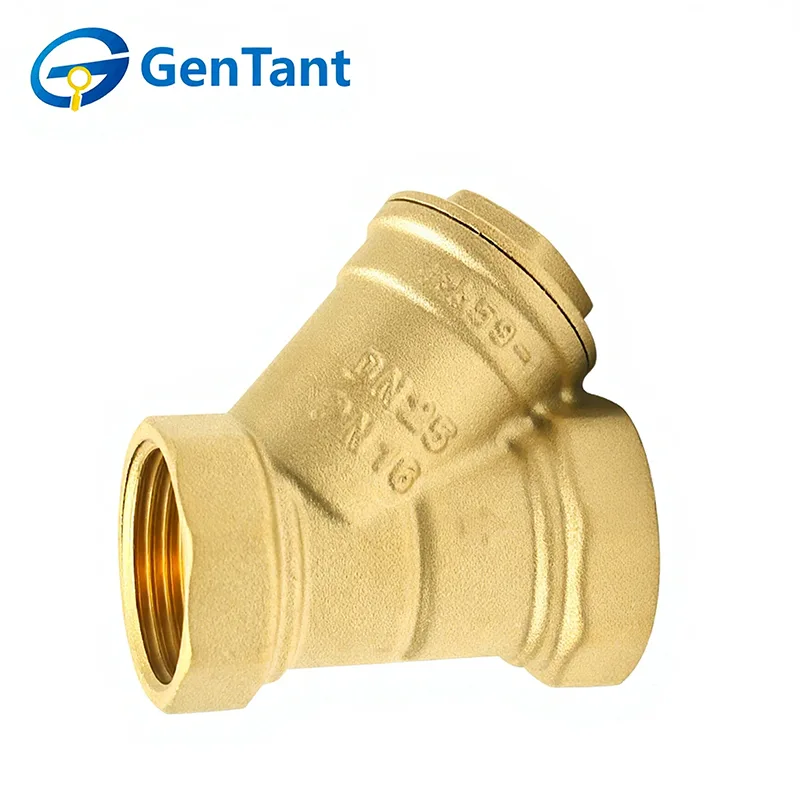

Y-tyypin siiviläventtiili

Luotettavana maailmanlaajuisena toimittajana valikoimaamme kuuluvat monipuoliset Y-tyypin siiviläventtiilit ja korisiivilät, jotka täyttävät tiukat kansainväliset standardit. Hanki luotettavia suodatusratkaisuja GenTantilta, niin voit hyötyä kilpailukykyisestä tukkuhinnoittelusta, ammattimaisesta OEM-tuotannosta ja 100 % tehtaalla testatusta laadusta. Kutsumme maailmanlaajuisia jakelijoita ja urakoitsijoita aloittamaan massahankintoja ja kokemaan maailmanluokan logistiikan ja teknisen tuen. Varmista putkistojärjestelmäsi eheys GenTantin hyväksi todetulla suodatustekniikalla.

Tuotteen ominaisuus ja sovellus

Y-tyypin siiviläventtiili on tärkeä suojakomponentti, jossa on sylinterimäinen verkkoseula, joka on sijoitettu vinoon Y-haaraan. Tämän rakenteen ansiosta se vangitsee hiekan, hilseilyn ja roskat minimaalisella painehäviöllä. Sen ensisijainen käyttökohde on kaupallisissa LVI- ja kotitalousvesilinjoissa, joissa se asennetaan ennen kalliita laitteita, kuten pumppuja ja mittareita, tukkeutumisen estämiseksi. Sen kompakti muoto tekee siitä ihanteellisen ahtaissa tiloissa rakennusten mekaanisissa tiloissa.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -10°C ≤ T ≤ 120°C

Lanka on ISO 228 -standardin mukainen

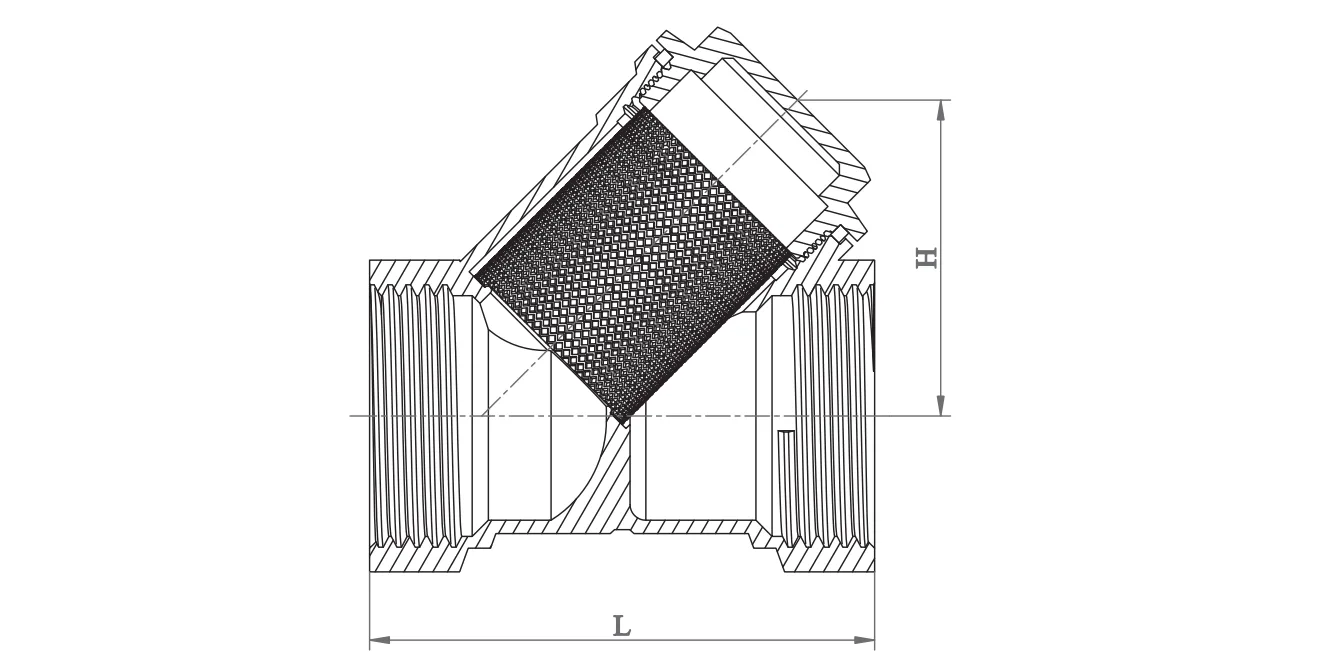

Tuotteen mitat

Asennusohjeet

Järjestelmän valmistelu: Varmista ennen asennusta, että putkilinja on huuhdeltu kaikista rakennusjätteistä. Poista suojakorkit ja tarkista, että sisäverkko on kunnolla paikallaan.

Suuntavirtaus: Siivilät ovat yksisuuntaisia. Varmista, että venttiilin rungossa oleva nuoli osoittaa nesteen virtaussuuntaan. Y-tyypin siiviläventtiilin siiviläkotelon on osoitettava alaspäin, jotta painovoima voi auttaa roskien keräämisessä.

Oikea työkalu: Kiinnitä jakoavain vain siihen kuusikulmaiseen päähän, joka on lähinnä kierrettävää putkea. Älä kohdista vääntömomenttia venttiilin runkoon, koska se voi aiheuttaa pysyviä muodonmuutoksia.

Kierteen tiivistys: Käytä PTFE-teippiä tai tiivisteainetta tiukasti urosputkien kierteisiin. Älä päästä ylimääräistä tiivisteainetta venttiiliin, koska se voi tukkia suodatinverkon.

Väli: Varmista, että siiviläkorkin alla on riittävästi tilaa, jotta seula voidaan poistaa ja puhdistaa tulevan huollon aikana.

Käyttöohjeet

Toiminta: Nämä venttiilit on suunniteltu vain mekaaniseen suodatukseen. Ne ovat passiivisia komponentteja, jotka suojaavat alavirran laitteita, kuten pumppuja, mittareita ja lämmönvaihtimia.

Ensimmäinen käyttöönotto: Kun järjestelmä on käynnistynyt, tarkkaile painehäviötä siivilä. Merkittävä pudotus osoittaa, että näyttö on kerännyt aluksi "käynnistysjätteitä" ja vaatii välitöntä puhdistusta.

Painerajat: Varmista, että käyttöolosuhteet eivät ylitä leimattuja paine- ja lämpötilaarvoja kotelon rikkoutumisen estämiseksi.

Tarkastus ja huolto

Säännöllinen puhdistus: Ruuvaa siivilä ajoittain irti ruostumattoman teräsverkon poistamiseksi ja puhdistamiseksi. Taajuus riippuu nesteen sedimenttitasoista.

Tiivisteen tarkastus: Tarkasta korkin tiiviste tai O-rengas aina, kun siivilä avataan. Vaihda, jos kulumisen tai litistymisen merkkejä näkyy vuotojen estämiseksi.

Suodattimen hoito: Puhdista verkko pehmeällä harjalla ja vedellä. Älä käytä vaurioitunutta tai epämuodostunutta näyttöä, sillä ohitetut roskat vahingoittavat alavirran osia.

Turvallisuusprotokolla: Älä koskaan yritä avata suodattimen korkkia, kun järjestelmä on paineen alaisena. Eristä osa ja poista kaikki sisäinen paine ennen huoltoa.

Tiivisteen kompensointi: Jos korkki vuotaa, kiristä korkkia hieman. Jos vuoto jatkuu, vaihda tiiviste sen sijaan, että kiristäisi liikaa.
