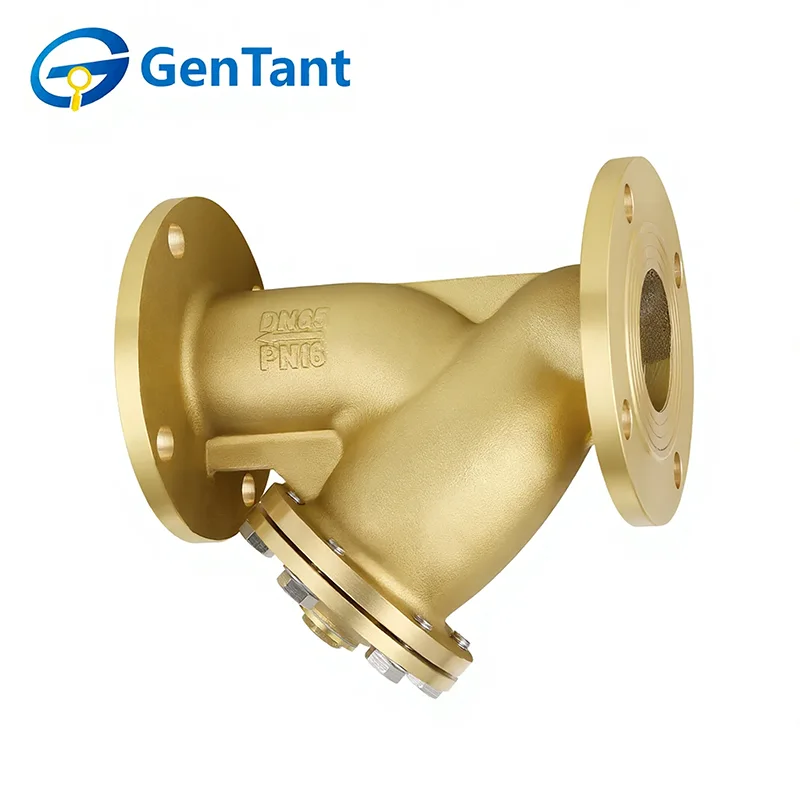

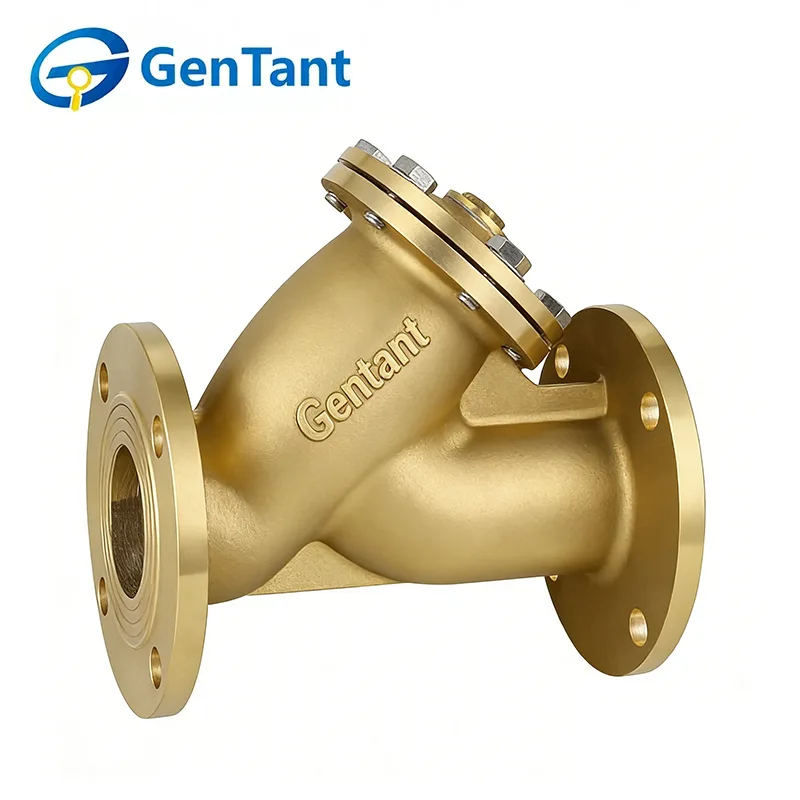

Laipallinen siiviläventtiili

Laipalliset siiviläventtiilit ovat olennaisia ​​komponentteja, jotka on suunniteltu suodattamaan roskat, hiukkaset ja epäpuhtaudet nesteistä ja kaasuista, suojaamaan putkistoja ja loppupään laitteita ja varmistaen samalla järjestelmän sujuvan ja tehokkaan toiminnan. Laipallisen liitäntärakenteen ansiosta nämä venttiilit tarjoavat turvallisen asennuksen, helpon huollon ja suuren virtauskapasiteetin, joten ne ovat ihanteellisia teollisuus-, kemian- ja energiasovelluksiin.

Tuotteen ominaisuus ja sovellus

Laipallisille siiviläventtiileille on tunnusomaista pultatut laippapäät, jotka tarjoavat erinomaisen rakenteellisen eheyden ja vuotamattoman tiivisteen halkaisijaltaan suurille putkilinjoille. Niiden ensisijainen ominaisuus on huollon helppous, mikä mahdollistaa suodatinelementin nopean poistamisen suurvirtausjärjestelmissä. Niitä käytetään laajalti liikerakennusten sähköverkoissa, palontorjuntajärjestelmissä ja suurissa LVI-jäähdyttimissä, joissa vaaditaan turvallisia liitäntöjä ja jatkuvaa suojausta suuria roskia vastaan.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Käyttöväliaine: Vesi, öljy, syövyttämättömät ja syttymättömät kaasut

Käyttölämpötila: -20°C ≤ T ≤ 150°C

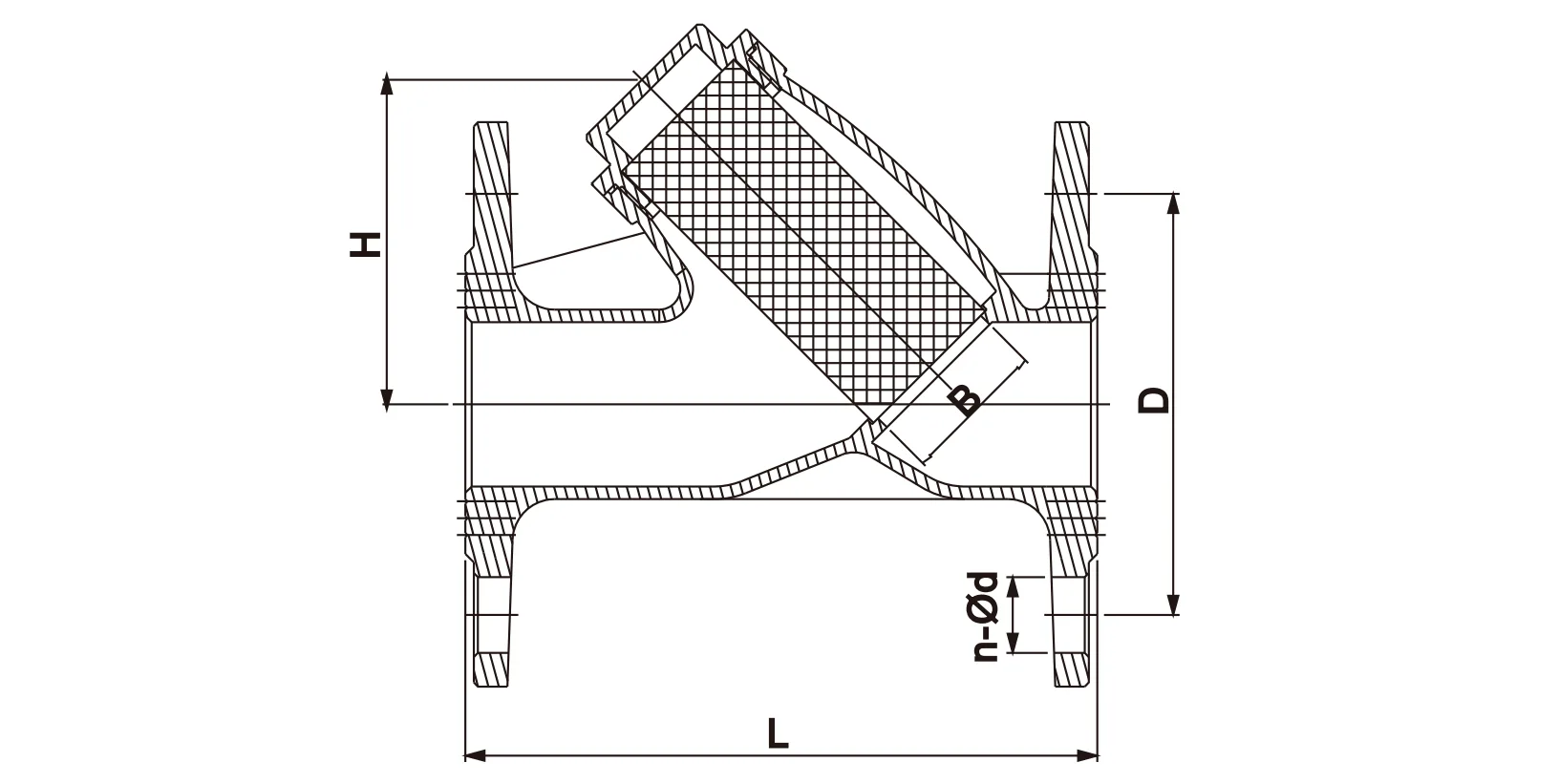

Tuotteen mitat

Asennusohjeet

Järjestelmän valmistelu: Varmista ennen asennusta, että putkilinja on huuhdeltu kaikista rakennusjätteistä. Poista suojakorkit ja tarkista, että sisäverkko on kunnolla paikallaan.

Suuntavirtaus: Laipalliset siiviläventtiilit ovat yksisuuntaisia. Varmista, että venttiilin rungossa oleva nuoli osoittaa nesteen virtaussuuntaan. Y-siiviläissä siiviläkotelon on osoitettava alaspäin, jotta painovoima voi auttaa roskien keräämisessä.

Oikea työkalu: Kiinnitä jakoavain vain siihen kuusikulmaiseen päähän, joka on lähinnä kierrettävää putkea. Älä kohdista vääntömomenttia venttiilin runkoon, koska se voi aiheuttaa pysyviä muodonmuutoksia.

Kierteen tiivistys: Käytä PTFE-teippiä tai tiivisteainetta tiukasti urosputkien kierteisiin. Älä päästä ylimääräistä tiivisteainetta venttiiliin, koska se voi tukkia suodatinverkon.

Väli: Varmista, että siiviläkorkin alla on riittävästi tilaa, jotta seula voidaan poistaa ja puhdistaa tulevan huollon aikana.

Käyttöohjeet

Toiminta: Nämä laipalliset siiviläventtiilit on suunniteltu vain mekaaniseen suodatukseen. Ne ovat passiivisia komponentteja, jotka suojaavat alavirran laitteita, kuten pumppuja, mittareita ja lämmönvaihtimia.

Ensimmäinen käyttöönotto: Kun järjestelmä on käynnistynyt, tarkkaile painehäviötä siivilä. Merkittävä pudotus osoittaa, että näyttö on kerännyt aluksi "käynnistysjätteitä" ja vaatii välitöntä puhdistusta.

Painerajat: Varmista, että käyttöolosuhteet eivät ylitä leimattuja paine- ja lämpötilaarvoja kotelon rikkoutumisen estämiseksi.

Tarkastus ja huolto

Säännöllinen puhdistus: Ruuvaa siivilä ajoittain irti ruostumattoman teräsverkon poistamiseksi ja puhdistamiseksi. Taajuus riippuu nesteen sedimenttitasoista.

Tiivisteen tarkastus: Tarkasta korkin tiiviste tai O-rengas aina, kun siivilä avataan. Vaihda, jos kulumisen tai litistymisen merkkejä näkyy vuotojen estämiseksi.

Suodattimen hoito: Puhdista verkko pehmeällä harjalla ja vedellä. Älä käytä vaurioitunutta tai epämuodostunutta näyttöä, sillä ohitetut roskat vahingoittavat alavirran osia.

Turvallisuusprotokolla: Älä koskaan yritä avata suodattimen korkkia, kun järjestelmä on paineen alaisena. Eristä osa ja poista kaikki sisäinen paine ennen huoltoa.

Tiivisteen kompensointi: Jos korkki vuotaa, kiristä korkkia hieman. Jos vuoto jatkuu, vaihda tiiviste sen sijaan, että kiristäisi liikaa.
