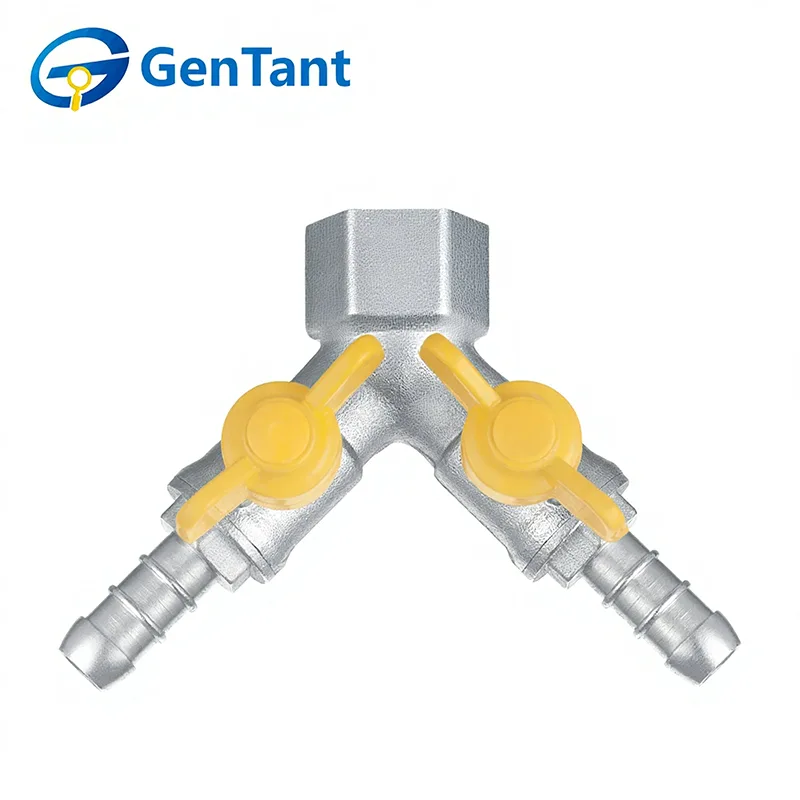

Y-muotoinen vaihtoventtiili

Y-muotoiset vaihtoventtiilit ovat tärkeitä virtauksensäätökomponentteja, jotka on suunniteltu ohjaamaan, jakamaan tai yhdistämään neste- tai kaasuvirtausta putkistojärjestelmissä. Y-muotoisen rakenteen ansiosta nämä venttiilit mahdollistavat virtauksen tasaisen ohjauksen vähentäen samalla turbulenssia ja painehäviötä, mikä tekee niistä sopivia teolliseen prosessointiin, energiajärjestelmiin ja nesteiden jakelusovelluksiin.

Tuotteen ominaisuus ja sovellus

Y-muotoisissa vaihtoventtiileissä on ainutlaatuinen kulmikas runko, joka on suunniteltu jakamaan yksi kaasulähde kahdeksi erilliseksi haaralinjaksi minimaalisella turbulenssilla. Niiden ensisijainen ominaisuus on integroitu virtauksen suuntaaminen, joka eliminoi ylimääräisten T-liitosliittimien tarpeen ja vähentää mahdollisia vuotoja. Niitä käytetään laajalti kahden laitteen liitännöissä, kuten pääkaasujohdon jakamisessa sekä uunille että vedenlämmittimelle ahtaissa kodinhoitohuoneissa.

Tuoteparametri

Tekniset tiedot

Nimellispaine: 1,6 MPa

Työväline: kotimaan kaupunkikaasu, maakaasu, nestekaasu (LPG)

Käyttölämpötila: -10°C ≤ T ≤ 80°C

Lanka on ISO 228 -standardin mukainen

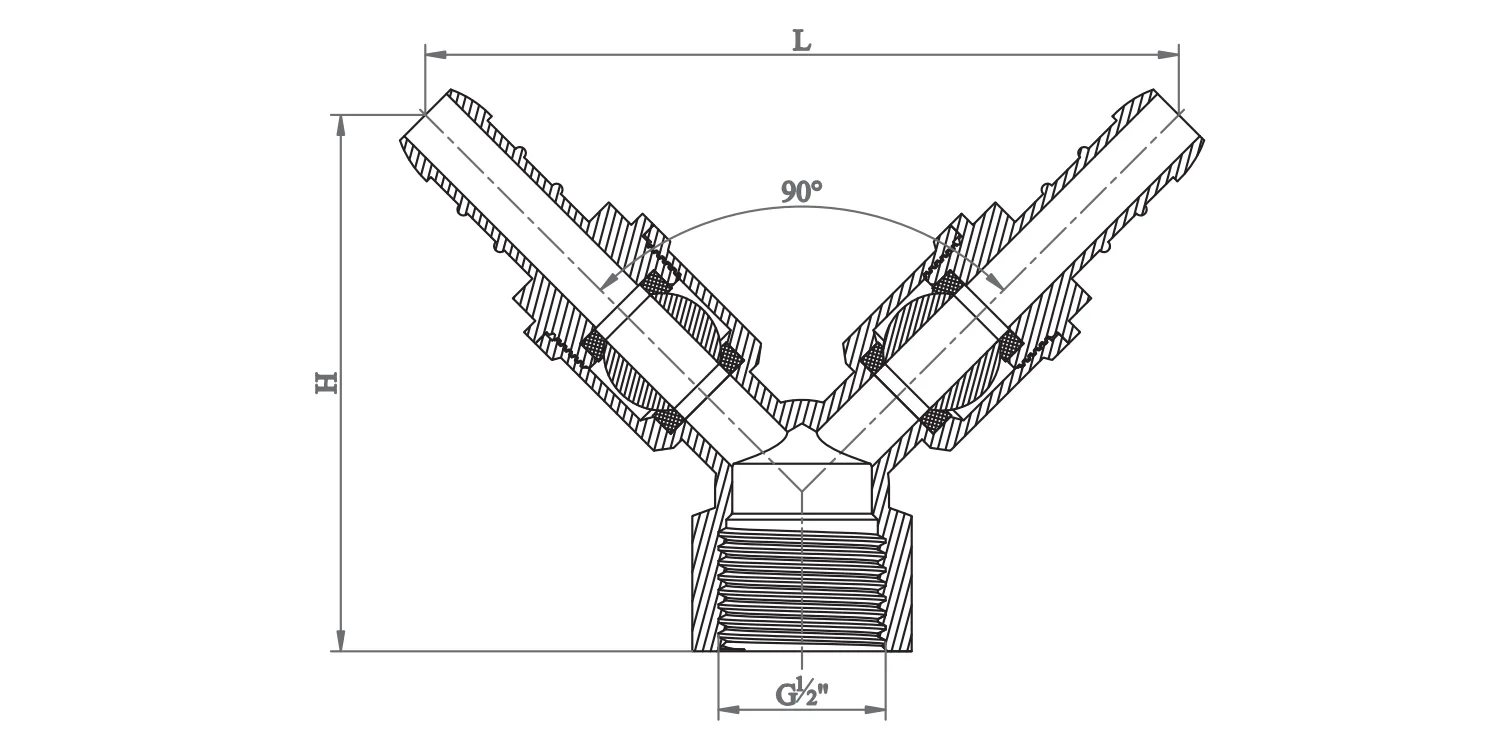

Tuotteen mitat

Asennusohjeet

Ammattimainen asennus: Y-muotoiset vaihtoventtiilit tulee asentaa valtuutettujen kaasuteknikkojen toimesta. Varmista, että kaasunsyöttö on katkaistu ja työskentelyalue on hyvin tuuletettu.

Kierteen eheys: Käytä vain kaasuluokiteltua PTFE-teippiä (yleensä keltaista) tai erityistä putkimassaa. Levitä tiivisteainetta vain ulkokierteisiin varmistaen, ettei venttiilin runkoon pääse ylimääräistä materiaalia, joka tukkisi tiivisteen.

Vääntömomentin hallinta: Käytä oikeaa avainta putkea lähinnä olevassa venttiilin päässä. Älä kiristä liikaa, sillä liiallinen voima voi murtaa venttiilin rungon tai vahingoittaa sisäisiä tiivisteitä, mikä voi johtaa vaarallisiin vuotoihin.

Vuototestaus: Älä koskaan käytä liekkiä asennuksen jälkeen vuotojen tarkistamiseen. Levitä kaikkiin liitoksiin sertifioitua vuodontunnistusliuosta tai saippuavettä; kuplat osoittavat vuotoa, joka on korjattava välittömästi.

Käyttöohjeet

Toiminta: Y-muotoiset vaihtoventtiilit on tarkoitettu vain päälle/pois huoltoon. Niiden on pysyttävä täysin auki tai täysin suljettuna. Osittainen avaaminen voi aiheuttaa istuimen eroosion ja tiivisteen rikkoutumisen.

Kahvan asento: Kahva toimii visuaalisena ilmaisimena. Kun kahva on samansuuntainen putken kanssa, venttiili on AUKI; kun se on kohtisuorassa, se on SULJETTU.

Manuaalinen käyttö: Nämä venttiilit on suunniteltu manuaaliseen käyttöön. Älä käytä työkaluja tai "huijaritankoja" kahvan kääntämiseen. Jos venttiiliä on vaikea käyttää, se on todennäköisesti vaihdettava.

Tarkastus ja huolto

Säännölliset tarkastukset: Tarkasta Y-muotoiset vaihtoventtiilit vähintään kahdesti vuodessa korroosion, kahvan vaurioiden tai kaasun hajujen varalta. Kierrä venttiiliä (auki/sulje) ajoittain varmistaaksesi, ettei pallo juutu.

Ei purkamista: Kriittisten turvallisuustoleranssien vuoksi älä yritä purkaa tai korjata kaasuventtiilin sisäisiä osia. Jos venttiili vuotaa tai ei sulkeudu, vaihda koko yksikkö välittömästi.

Ympäristö: Pidä Y-muotoinen vaihtoventtiilin alue puhtaana syövyttävistä kemikaaleista tai korkeasta kosteuden kerääntymisestä, jotka voivat heikentää messinkirunkoa tai varren tiivisteitä ajan myötä.

Hätäprotokolla: Kaasuvuodon sattuessa sulje välittömästi ylävirran pääventtiili, evakuoi alue ja ota yhteyttä hätäpalveluihin.
