Kuinka laipallinen takaiskuventtiili estää takaisinvirtauksen putkistojärjestelmissä?

Teollisissa putkistojärjestelmissä vastavirtauksen estäminen on ratkaisevan tärkeää järjestelmän turvallisuuden ylläpitämiseksi, laitteiden suojaamiseksi ja prosessin vakauden varmistamiseksi. ALaipallinen takaiskuventtiilion laajalti käytetty ratkaisu, joka mahdollistaa automaattisesti nesteen virtauksen yhteen suuntaan samalla kun se estää vastavirtauksen. Tällä yksinkertaisella mutta tehokkaalla laitteella on keskeinen rooli sellaisilla teollisuudenaloilla kuin vedenkäsittely, kemiallinen käsittely, öljy ja sähköntuotanto.

Toisin kuin manuaaliset venttiilit, laipalliset takaiskuventtiilit toimivat automaattisesti käyttämällä virtaavan väliaineen painetta. Kun neste virtaa oikeaan suuntaan, sisälevy avautuu; kun virtaus kääntyy tai paine laskee, kiekko sulkeutuu välittömästi, mikä estää takaisinvirtauksen ja suojaa ylävirran laitteita.

Artikkelin yhteenveto

Tässä artikkelissa kerrotaan, kuinka laipallinen takaiskuventtiili toimii, sen rakenneosat, edut, asennusnäkökohdat ja yleiset teolliset sovellukset. Se korostaa myös, kuinka oikean venttiilirakenteen valitseminen voi ratkaista yleisiä putkistohaasteita, kuten pumppuvaurioita, painepiikkejä ja saastumista.

Sisällysluettelo

• Johdatus laipallisiin takaiskuventtiileihin
• Laipallisen takaiskuventtiilin toimintaperiaate
• Laipallisen takaiskuventtiilin pääkomponentit
• Tärkeimmät tekniset parametrit
• Laipallisten takaiskuventtiilien käytön edut
• Tyypilliset teolliset sovellukset
• Kuinka valita oikea laipallinen takaiskuventtiili
• Asennus- ja huoltovinkkejä
• Usein kysytyt kysymykset
• Johtopäätös

Johdatus laipallisiin takaiskuventtiileihin

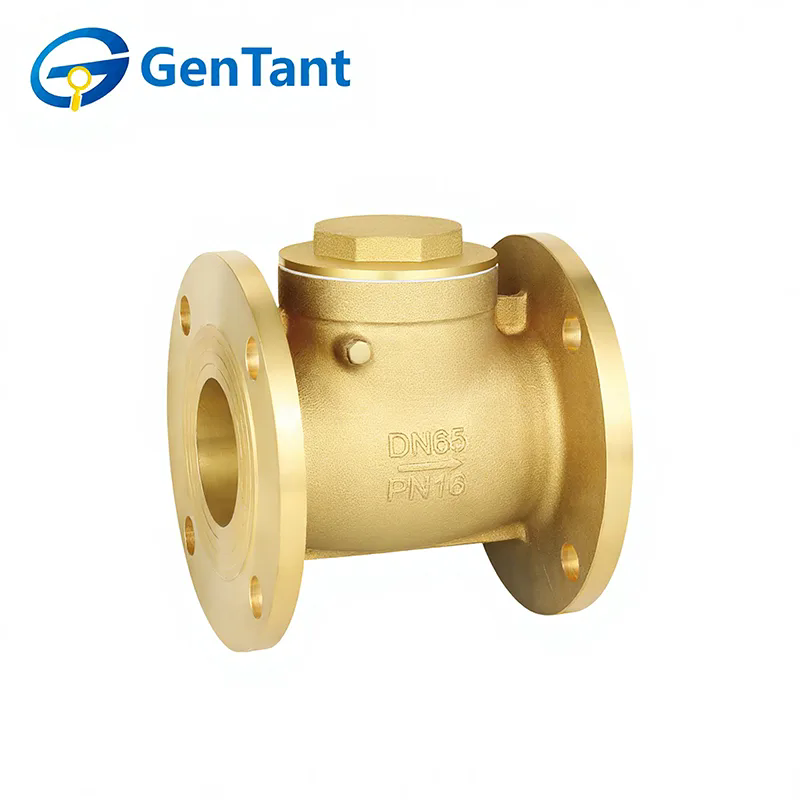

Laipallinen takaiskuventtiili on eräänlainen takaiskuventtiili, joka on suunniteltu laippaliitännöillä molemmissa päissä, jotta se voidaan pultata suoraan putkilinjan laippoihin. Tämä liitäntämenetelmä tarjoaa vahvan tiivistyskyvyn ja soveltuu erityisen hyvin keskisuurille ja suurille putkille, jotka toimivat korkeammissa paineissa. :contentReference[oaicite:1]{index=1}

Laipallisen takaiskuventtiilin päätehtävänä on antaa nesteen liikkua yhteen suuntaan samalla, kun se pysäyttää automaattisesti vastavirtauksen. Tämä estää ongelmia, kuten pumpun vaurioitumisen, vesivasaran tai alkupään prosessien saastumisen. :contentReference[oaicite:2]{index=2}

Luotettavuutensa ja kestävyytensä vuoksi laipallisia takaiskuventtiilejä käytetään laajalti vesijärjestelmissä, petrokemian tehtaissa, jätevedenkäsittelylaitoksissa ja teollisissa tuotantolinjoissa.

Laipallisen takaiskuventtiilin toimintaperiaate

Laipallisen takaiskuventtiilin toiminta perustuu putkilinjan tulo- ja poistoaukon välisiin paine-eroihin.

• Kun neste virtaa oikeaan suuntaan, paine työntää venttiililevyn auki.
• Levy nousee tai kääntyy poispäin venttiilin istukasta, jolloin väliaine pääsee kulkemaan.
• Jos virtaus pysähtyy tai kääntyy, peruutuspaine työntää levyn takaisin istuimeen.
• Venttiili sulkeutuu automaattisesti ja estää takaisinvirtauksen.

Tämä automaattinen mekanismi varmistaa, että ulkoista virtaa tai manuaalista käyttöä ei tarvita. Venttiili reagoi välittömästi järjestelmän paineen muutoksiin ja tarjoaa jatkuvan suojan pumpuille, kompressoreille ja muille kriittisille laitteille. :contentReference[oaicite:3]{index=3}

Laipallisen takaiskuventtiilin pääkomponentit

Laipallisen takaiskuventtiilin sisäisen rakenteen ymmärtäminen auttaa insinöörejä valitsemaan oikean mallin putkistojärjestelmäänsä.

Useimmat teollisuuslaipalliset takaiskuventtiilit valmistetaan kestävistä materiaaleista, kuten valuraudasta, hiiliteräksestä tai ruostumattomasta teräksestä, jotta ne kestävät painetta, lämpötilaa ja syövyttäviä aineita. :contentReference[oaicite:4]{index=4}

Tärkeimmät tekniset parametrit

Laipallista takaiskuventtiiliä valitessaan insinöörien on otettava huomioon useita teknisiä parametreja varmistaakseen yhteensopivuuden putkistojärjestelmän kanssa.

• Nimellishalkaisija (DN)
• Paineluokitus (PN tai luokka)
• Käyttölämpötila
• Rungon ja levyn materiaali
• Tiivisteen materiaali
• Liitäntästandardi (ANSI, DIN, JIS)

Laipallisten takaiskuventtiilien käytön edut

Monet teollisuuslaitokset suosivat laipallisia takaiskuventtiilejä, koska ne tarjoavat luotettavan suorituskyvyn ja helpon huollon.

• Automaattinen toiminta– Käsiohjausta tai virtalähdettä ei tarvita.
• Tehokas takaisinvirtauksen esto– Suojaa pumppuja ja kompressoreja.
• Vahva putkiliitäntä– Laippaliitokset takaavat vakaan tiivistyksen.
• Helppo huolto– Venttiili voidaan irrottaa katkaisematta putkistoa.
• Laaja teollinen yhteensopivuus– Soveltuu erilaisiin paine- ja lämpötilaolosuhteisiin.

Nämä edut tekevät laipallisista takaiskuventtiileistä olennaisia ​​komponentteja nykyaikaisissa teollisissa putkistojärjestelmissä.

Tyypilliset teolliset sovellukset

Laipallisia takaiskuventtiilejä asennetaan yleisesti moniin teollisuusjärjestelmiin, joissa vastavirtauksen estäminen on kriittistä.

• Vesihuolto- ja puhdistuslaitokset
• Öljy- ja kaasuputket
• Kemialliset käsittelyjärjestelmät
• Höyry- ja kattilaputket
• Elintarvikkeiden ja lääkkeiden jalostuslinjat
• Sähköntuotantolaitokset

Esimerkiksi pumppujärjestelmissä venttiili asennetaan usein poistolinjaan estämään veden virtaaminen takaisin pumppuun sen pysähtyessä.

Kuinka valita oikea laipallinen takaiskuventtiili

Oikean venttiilimallin valinta edellyttää järjestelmän olosuhteiden huolellista arviointia. Seuraavat tekijät tulee aina ottaa huomioon:

• Putkiston paine ja lämpötila
• Nesteen tai kaasun tyyppi
• Asennussuunta (vaaka- tai pystysuora)
• Vaadittu tiivistyskyky
• Huollon saavutettavuus
• Sovellettavat alan standardit

Oikean kokoinen venttiili varmistaa vakaan toiminnan ja estää ongelmia, kuten levyn tärinää, painehäviötä tai ennenaikaista kulumista.

Asennus- ja huoltovinkkejä

• Asenna venttiili rungossa olevan virtaussuuntanuolen mukaan.
• Varmista, että laippapinnat ovat puhtaat ennen asennusta.
• Käytä asianmukaisia ​​tiivisteitä ja kiristä laippapultteja kiristäessäsi.
• Vältä asentamasta venttiiliä paikkoihin, joihin saattaa kerääntyä roskia.
• Tarkasta säännöllisesti kulumisen, korroosion tai tiivistevaurioiden varalta.

Oikea asennus parantaa merkittävästi venttiilin luotettavuutta ja käyttöikää.

Usein kysytyt kysymykset

Q1: Mitä eroa on laipallisella takaiskuventtiilillä ja kierteisellä takaiskuventtiilillä?

Laipallisissa takaiskuventtiileissä käytetään pulttiliitoksia putkien laippojen välillä, mikä tekee niistä ihanteellisia suurempiin putkiin ja korkeapainejärjestelmiin. Kierresulkuventtiilejä käytetään tyypillisesti pienempiin putkiin.

Q2: Voidaanko laipallinen takaiskuventtiili asentaa pystysuoraan?

Kyllä, mutta asennussuunta riippuu venttiilityypistä. Kääntötakaventtiilit asennetaan tyypillisesti vaakasuoraan, kun taas nostotakaiskuventtiilit voivat toimia pystysuorassa putkissa.

Q3: Mikä aiheuttaa vesivasaran takaiskuventtiileissä?

Vesivasara syntyy, kun venttiili sulkeutuu liian nopeasti äkillisen virtauksen kääntymisen vuoksi. Jousiavusteisten takaiskuventtiilien tai oikean järjestelmän suunnittelun käyttö voi auttaa vähentämään tätä ongelmaa.

Q4: Kuinka kauan laipallinen takaiskuventtiili kestää?

Oikealla materiaalivalinnalla ja huollolla teolliset takaiskuventtiilit voivat toimia luotettavasti useiden vuosien ajan vaativissa ympäristöissä.

Johtopäätös

Laipallinen takaiskuventtiili on kriittinen komponentti nykyaikaisissa putkistojärjestelmissä, mikä varmistaa nesteiden turvallisen virtauksen yhteen suuntaan ja estää kalliita takaisinvirtausongelmia. Ymmärtämällä sen toimintaperiaatteen, rakenteen ja sovellusvaatimukset, insinöörit ja laitospäälliköt voivat valita oikean venttiilin parantaakseen järjestelmän luotettavuutta ja toiminnan tehokkuutta.

Ammattimaisena teollisuusventtiilitoimittajanaGenTanttarjoaa korkealaatuisia laipallisia takaiskuventtiilejä, jotka on suunniteltu kestämään, tarkasti tiivistämään ja luotettavaan suorituskykyyn vaativissa teollisuusympäristöissä. Jos etsit luotettavia venttiiliratkaisuja putkistojärjestelmääsi, suunnittelutiimimme on valmis auttamaan.

Ota yhteyttätänäänsaadaksesi lisätietoja laipallisista takaiskuventtiilituotteistamme ja miten GenTant voi tukea seuraavaa teollisuusprojektiasi.
